| Номер в госреестре | 49421-12 |
| Наименование СИ | Измерители параметров электроизоляции |
| Обозначение типа СИ | MIC-10, MIC-30, MIC-2505, MIC-2510 |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 предназначены для:
- измерения напряжения постоянного тока;
- измерение действующего значения переменного тока;
- измерения сопротивления электроизоляции;
- измерения электрического сопротивления защитных проводников (кроме MIC-
2505);
- измерения электрического сопротивления малым током (кроме MIC-2505);
- вычисления силы тока утечки через электроизоляцию (кроме MIC-2505);
- вычисления коэффициента абсорбции и поляризации (кроме MIC-10, MIC-2505);
- вычисления емкости кабеля (кроме MIC-2505);
- контроля целостности электрических цепей (кроме MIC-2505).
Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 (далее - измерители), представляют собой портативные электрические цифровые измерительные приборы. На торцевой панели приборов расположены однополюсные гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, круговой переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.
На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки элементов питания: 4 шт. 1,5 В AA LR6 для MIC-10, MIC-30; пакет аккумуляторов NiMH SONEL 9,6 В для MIC-2505, MIC-2510.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители имеют:
- автоматический выбор диапазона измерения;
- автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF). Измерители изготовляются в виде четырех основных моделей: MIC-10; MIC-30;
MIC-2505; MIC-2510, которые отличаются друг от друга разными функциональными возможностями и типом используемого корпуса. Фотографии общего вида измерителей приведены на рисунке 1.
MIC-10 MIC-30 MIC-2505 MIC-2510

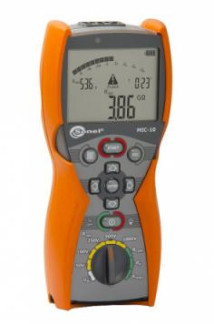

Рисунок 1 - Фотографии общего вида измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510.
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей параметров цепей электроизоляции MIC-10, MIC-30, mIc-2505, MIC-2510
| Наименование программного обеспечения | ПО для измерителей параметров электроизоляции | |||
| MIC-10 | MIC-30 | MIC-2505 | MIC-2510 | |
| Идентификационное наименование программного обеспечения | MIC-10 | MIC-30 | MIC-2505 | MIC-2510 |
| Номер версии (идентификационный номер) программного обеспечения | v1.00 HWb | v1.02 HWb | v1.03 HWa | v1.00 HWa |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0x7C89 | 0x6DE4 | 0x7B0B | 0x1215 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-CCITT (XModem) | |||
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений А по МИ 3286-2010.
Основные метрологические и технические характеристики измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 представлены в таблицах 2 - 5. Таблица 2 - Основные метрологические характеристики MIC-10_
| Функция измерителей | Диапазоны измерений | Разреше ние | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Измерение напряжения постоянного тока | от 0 В до 299,9 В от 300 В до 600 В | 0,1 В 1 В | .р..р. .м..м. е. е. 6 2 + + S S М М Я Я £ £ N СЧ 00 -н -н |
| 1 | 2 | 3 | 4 |
| Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц) | от 0 В до 299,9 В от 300 В до 600 В | 0,1 В 1 В | .р..р. .м..м. е. е. 6 2 + + м м зз Я Я £ £ СЧ <N 00 -н -н |
| Измерение сопротивления электроизоляции 7’ 8' (Uiso = 50.1000 В) | от 0 кОм до 999,9 кОм от 1,000 МОм до 9,999 МОм от 10,00 МОм до 99,99 МОм от 100,0 МОм до 999,0 МОм от 1,000 ГОм до 9,999 ГОм | 0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм | ± (3 • 10-2 • RIsoизм + 8 е.м.р.) ± (3 • 10-2 • RIsoизм + 8 е.м.р.) ± (3 • 10-2 • RIsoизм + 8 е.м.р.) ± (3 • 10-2 • RIsoизм + 8 е.м.р.) ± (4 • 10-2 • RIsoизм + 6 е.м.р.) |
| Измерение сопротивления защитных провод- ников9. | от 0 Ом до 19,99 Ом от 20,0 Ом до 199,9 Ом от 200 до 999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ± (2 • 10 2 • Rcont^^ + 3 е.м.р.) ± (2 • 10 2 • RcontroM + 3 е.м.р.) ± (4 • 10 2 • RcontroM + 3 е.м.р.) |
| Измерение электрического сопротивления малым током | от 0 Ом до 199,9 Ом от 200 Ом до 1999 Ом | 0,1 Ом 1 Ом | ± (3 • 10 2 • Rизм + 3 е.м.р.) ± (3 • 10-2 • Rизм + 3 е.м.р.) |
Примечания:
1. иизм - результат измерения напряжения постоянного и переменного тока.
2. Risok™ - результат измерения сопротивления электроизоляции.
3. RcontK^ - результат измерения сопротивления защитных проводников.
4. R^ - результат измерения электрического сопротивления малым током.
5. Uiso - номинальное испытательное напряжение.
6. е.м.р. - единица младшего разряда.
7. При измерении сопротивления электроизоляции, испытательное напряжение Uiso выбирается из фиксированных значений: 50 В; 100 В; 250 В; 500 В; 1000 В.
8. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного напряжения: для Uiso = 50 В: от 50,0 кОм до 250,0 МОм;
для Uiso = 100 В: от 100,0 кОм до 500,0 МОм; для Uiso = 250 В: от 250,0 кОм до 2,000 ГОм; для Uiso = 500 В: от 500,0 кОм до 5,000 ГОм; для Uiso = 1000 В: от 1,000 МОм до 9,999 ГОм.
9. Диапазон измерения сопротивления защитных проводников (согласно ГОСТ
Р МЭК 61557-4-2005): от 0,10 Ом до 999 Ом.
Таблица 3 - Основные метрологические характеристики MIC-30
| Функция измерителей | Диапазоны измерений | Разреше ние | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Измерение напряжения постоянного тока | от 0 В до 299,9 В от 300 В до 600 В | 0,1 В 1 В | .р..р. .м .м е. е. 6 2 + + м м зз Я Я £ £ -2 -2 00 -н -н |
| Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц) | от 0 В до 299,9 В от 300 В до 600 В | 0,1 В 1 В | ± (2 • 10 2 • ^зм + 6 е.м.р.) ± (2 • 10-2 • ^зм + 2 е.м.р.) |
| 1 | 2 | 3 | 4 | ||
| Измерение сопротивления электроизоляции 7’8' (Uiso = 50.1000 В) | от 0 кОм до 999,9 кОм от 1,000 МОм до 9,999 МОм от 10,00 МОм до 99,99 МОм от 100,0 МОм до 999,0 МОм от 1,000 ГОм до 9,999 ГОм от 10,00 ГОм до 99,99 ГОм | 0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм | ± (3 ± (3 ± (3 ± (3 ± (4 ± (4 | N <N <N <N <N <N 000000 | Riso™ + 8 е^.р.) Riso™ + 8 е^.р.) Riso™ + 8 е^.р.) Riso™ + 8 е^.р.) Riso™ + 6 е^.р.) Riso™ + 6 е'M'P') |
| Измерение сопротивления электроизоляции 8 с адаптером WS-04 (Uiso = 50.-500 В) | от 0 кОм до 999,9 кОм от 1,000 МОм до 9,999 МОм от 10,00 МОм до 99,99 МОм от 100,0 МОм до 999,0 МОм от 1,000 ГОм до 9,999 ГОм от 10,00 ГОм до 20,00 ГОм | 0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм | ± (5 ± (5 ± (5 ± (5 ± (6 ± (6 | N <N <N <N <N <N 000000 | Riso™ + 8 е'M'P') Riso™ + 8 е'M'P') Riso™ + 8 е^.р.) Riso™ + 8 е^.р.) Riso™ + 6 е'M'P') Riso™ + 6 е'M'P') |
| Измерение сопротивления защитных проводников 9 | от 0 Ом до 19,99 Ом от 20,0 Ом до 199,9 Ом от 200 Ом до 999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ± (2 • 10'2 • RcontmM + 3 ежр.) ± (2 • 10'2 • Rcon^™ + 3 ежр.) ± (4 • 10-2 • Rcont^ + 3 ежр.) | ||
| Измерение электрического сопротивления малым током | от 0 Ом до 199,9 Ом от 200 Ом до 1999 Ом | 0,1 Ом 1 Ом | ± (3 • 10'2 • Rизм + 3 е^.р.) ± (3 • 10-2 • Rизм + 3 е^.р.) | ||
Примечания:
1- иизм - результат измерения напряжения постоянного и переменного тока.
2. RISOk5M - результат измерения сопротивления электроизоляции.
3. Rcont^ - результат измерения сопротивления защитных проводников.
4. RmM - результат измерения электрического сопротивления малым током.
5. Uiso - номинальное испытательное напряжение.
6. е.м.р. - единица младшего разряда.
7. При измерении сопротивления электроизоляции, испытательное напряжение Uiso выбирается из фиксированных значений: 50 В; 100 В; 250 В; 500 В; 1000 В; или устанавливается произвольное значение от 50 В до 1000 В с шагом 10 В.
8. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного напряжения: для Uiso = 50 В: от 50,0 кОм до 250,0 МОм;
для Uiso = 100 В: от 100,0 кОм до 500,0 МОм; для Uiso = 250 В: от 250,0 кОм до 2,00 ГОм; для Uiso = 500 В: от 500,0 кОм до 20,00 ГОм; для Uiso = 1000 В: от 1,000 МОм до 99,99 ГОм.
9. Диапазон измерения сопротивления защитных проводников (согласно ГОСТ Р МЭК 61557-4-2005): от 0,10 Ом до 999 Ом.
Таблица 4 - Основные метрологические характеристики MIC-2505
| Функция измерителей | Диапазоны измерений | Разреше ние | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Измерение напряжения постоянного тока | от 0 В до 600 В | 1 В | ± (3 • 10 2 • ^зм + 2 е^.р.) |
| Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц) | от 0 В до 600 В | 1 В | ± (3 • 10 2 • ^зм + 2 е^.р.) |
| Измерение сопротивления электроизоляции 5’6. (Uiso = 500.2500 В) | от 0 кОм до 999,9 кОм от 1,000 МОм до 9,999 МОм от 10,00 МОм до 99,99 МОм от 100,0 МОм до 999,0 МОм | 0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм | ± (3 • 10-2 • RIsoизм + 20 е^.р.) |
| 1 | 2 | 3 | 4 |
| от 1,000 ГОм до 9,999 ГОм от 10,00 ГОм до 99,99 ГОм от 100,0 ГОм до 999,9 ГОм от 1,000 ТОм до 2,000 ТОм | 0,001 ГОм 0,01 ГОм 0,1 ГОм 0,001 ТОм |
Примечания:
1- иизм - результат измерения напряжения постоянного и переменного тока.
2. Risok™ - результат измерения сопротивления электроизоляции.
3. Uiso - номинальное испытательное напряжение.
4. е.м.р. - единица младшего разряда.
5. При измерении сопротивления электроизоляции, испытательное напряжение Uiso выбирается из фиксированных значений: 500 В; 1000 В; 2500 В.
6. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного напряжения: для Uiso = 500 В: от 500,0 кОм до 500,0 ГОм;
для Uiso = 1000 В: от 1,000 МОм до 1,00 ТОм; для Uiso = 2500 В: от 2,500 МОм до 2,00 ТОм.
Таблица 5 - Основные метрологические характеристики MIC-2510
| Функция измерителей | Диапазоны измерений | Разреше ние | Пределы допускаемой абсолютной погрешности измерений |
| Измерение напряжения постоянного тока | от 0 В до 600 В | 1 В | ± (3 • 10 1 • ^зм + 2 е.м.р.) |
| Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц) | от 0 В до 600 В | 1 В | ± (3 • 10-2 • ^зм + 2 е.м.р.) |
| Измерение сопротивления электроизоляции 7’ 8 (для Uiso = 50.2500 В) | от 0 кОм до 999,9 кОм от 1,000 МОм до 9,999 МОм от 10,00 МОм до 99,99 МОм от 100,0 МОм до 999,0 МОм от 1,000 ГОм до 9,999 ГОм от 10,00 ГОм до 99,99 ГОм от 100,0 ГОм до 999,9 ГОм от 1,000 ТОм до 2,000 ТОм | 0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм 0,1 ГОм 0,001 ТОм | ± (3 • 10-2 • Riso^ + 20 е.м.р.) |
| Измерение сопротивления электроизоляции 7, 9 с адаптером AutolSO-2500 (Uiso = 100...2500 В) | от 0 кОм до 999,9 кОм от 1,000 МОм до 9,999 МОм от 10,00 МОм до 99,99 МОм от 100,0 МОм до 999,0 МОм от 1,000 ГОм до 9,999 ГОм от 10,00 ГОм до 99,99 ГОм от 100,0 ГОм до 400,0 ГОм | 0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм 0,1 ГОм | ± (4 • 10_/ • Risc^m + 20 е.м.р.) ± (4 • 10'2 • Risc^m + 20 е.м.р.) ± (4 • 10'2 • Risc^m + 20 е.м.р.) ± (4 • 10'2 • Risc^m + 20 е.м.р.) ± (4 • 10'2 • Risc^m + 20 е.м.р.) ± (4 • 10'2 • Risc^m + 20 е.м.р.) ± (8 • 10-2 • Risc^m + 20 е.м.р.) |
| Измерение сопротивления защитных провод-10. ников | от 0 Ом до 19,99 Ом от 20,0 Ом до 199,9 Ом от 200 до 999 Ом | 0,01 Ом 0,1 Ом 1 Ом | .р .р .р .м .м .м 3 3 3 + + + м м м S S S S S S ООО ccc -2 -2 -2 000 -H -H -H |
| Измерение электрического сопротивления малым током | от 0 Ом до 199,9 Ом от 200 Ом до 1999 Ом | 0,1 Ом 1 Ом | ± (3 • 10'2 • Rизм + 3 е.м.р.) ± (3 • 10-2 • Rизм + 3 е.м.р.) |
Примечания:
5. Uiso - номинальное испытательное напряжение.
6. е.м.р. - единица младшего разряда.
7. При измерении сопротивления электроизоляции, испытательное напряжение Uiso выбирается из фиксированных значений: 50 В; 100 В; 250 В; 500 В; 1000 В; 2500 В; или устанавливается произвольное значение от 50 В до 2500 В с шагом 10 В.
8. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного напряжения: для Uiso = 50 В: от 50,0 кОм до 50,0 ГОм;
для Uiso = 100 В: от 100,0 кОм до 100,0 ГОм; для Uiso = 250 В: от 250,0 кОм до 250,0 ГОм; для Uiso = 500 В: от 500,0 кОм до 500,0 ГОм; для Uiso = 1000 В: от 1,000 МОм до 1,00 ТОм; для Uiso = 2500 В: от 2,500 МОм до 2,00 ТОм.
9. Диапазоны измерения сопротивления электроизоляции для адаптера Auto-ISO 2500 (согласно ГОСТ Р МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного напряжения:
для Uiso = 100 В: от 100,0 кОм до 100,0 ГОм; для Uiso = 250 В: от 250,0 кОм до 250,0 ГОм; для Uiso = 500 В: от 500,0 кОм до 400,0 ГОм; для Uiso = 1000 В: от 1,000 МОм до 400,0 ГОм; для Uiso = 2500 В: от 2,500 МОм до 400,0 ГОм.
10. Диапазон измерения сопротивления защитных проводников (согласно ГОСТ Р МЭК 61557-4-2005): от 0,10 Ом до 999 Ом.
Таблица 6 - Основные технические характеристики измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510_
| Модификация | Параметр | Значение параметра |
| MIC-10 | Г абаритные размеры, мм | 220 х 10 х 60 |
| Масса, кг | около 0,6 | |
| Климатические условия применения: - температура, °С - влажность, % | от минус 10 до 60 от 20 до 80 | |
| Условия хранения: - температура, °С - влажность, % | от минус 20 до 70 от 0 до 80 | |
| MIC-30 | Г абаритные размеры, мм | 220 х 10 х 60 |
| Масса, кг | около 0,6 | |
| Климатические условия применения: - температура, °С - влажность, % | от минус 10 до 50 от 20 до 80 | |
| Условия хранения: - температура, °С - влажность, % | от минус 20 до 70 от 0 до 80 | |
| MIC-2505 | Г абаритные размеры, мм | 260х 190х 60 |
| Масса, кг | около 1,2 | |
| Климатические условия применения: - температура, °С - влажность, % | от минус 10 до 40 от 20 до 80 | |
| Условия хранения: - температура, °С - влажность, % | от минус 20 до 70 от 0 до 80 | |
| MIC-2510 | Г абаритные размеры, мм | 220 х 190 х 60 |
| Масса, кг | около 1,3 |
| Модификация | Параметр | Значение параметра |
| MIC-2510 | Климатические условия применения: - температура, °С - влажность, % | от минус 10 до 40 от 20 до 80 |
| Условия хранения: - температура, °С - влажность, % | от минус 20 до 70 от 0 до 80 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на лицевую панель корпуса измерителя в виде наклейки со стойким к истиранию покрытием.
Таблица 7 - Комплект поставки MIC-10
| Наименование | Количество |
| Стандартный | |
| Измеритель параметров электроизоляции MIC-10 | 1 шт. |
| Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации | 1 шт. |
| Измерители параметров электроизоляции MIC-10. Паспорт | 1 шт. |
| Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки МП-315/447-2011 | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» черный | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. |
| Зонд острый с разъемом «банан» черный | 1 шт. |
| Зонд острый с разъемом «банан» красный | 1 шт. |
| Ремень для переноски прибора | 1 шт. |
| Зажим «крокодил» изолированный черный K01 | 1 шт. |
| Крепеж «свободные руки» | 1 шт. |
| Футляр M6 | 1 шт. |
| Элемент питания алкалиновый SONEL 1,5 V AA LR6 | 4 шт. |
Таблица 8 - Комплект поставки MIC-30
| Наименование | Количество |
| Стандартный | |
| Измеритель параметров электроизоляции MIC-30 | 1 шт. |
| Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации | 1 шт. |
| Измерители параметров электроизоляции MIC-30. Паспорт | 1 шт. |
| Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки МП-315/447-2011 | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» черный | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» голубой | |
| Стандартный | |
| Зонд острый с разъемом «банан» черный | 1 шт. |
| Зонд острый с разъемом «банан» красный | 1 шт. |
| Ремень для переноски прибора | 1 шт. |
| Зажим «крокодил» изолированный голубой K02 | 1 шт. |
| Крепеж «свободные руки» | 1 шт. |
| Беспроводной интерфейс OR-1 | |
| Футляр M6 | 1 шт. |
| Элемент питания алкалиновый SONEL 1,5 V AA LR6 | 4 шт. |
| Дополнительный | |
| Адаптер WS-04 | 1 шт. |
| Наименование | Количество |
| Стандартный | |
| Измеритель параметров электроизоляции MIC-2505 | 1 шт. |
| Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации | 1 шт. |
| Измерители параметров электроизоляции MIC-2505. Паспорт | 1 шт. |
| Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки МП-315/447-2011 | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» черный 5 кВ | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» красный 5 кВ | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» голубой 5 кВ | 1 шт. |
| Зонд острый с разъемом «банан» красный 5 кВ | 1 шт. |
| Ремень для переноски прибора | 1 шт. |
| Зажим «крокодил» изолированный Кельвина голубой K04 5 кВ | 1 шт. |
| Зажим «крокодил» изолированный Кельвина черный K04 5 кВ | 1 шт. |
| Зарядное устройство Z7 | 1 шт. |
| Футляр L4 | 1 шт. |
| Пакет аккумуляторов NiMH SONEL 9,6 В | 1 шт. |
Таблица 10 - Комплект поставки MIC-2510
| Наименование | Количество |
| Стандартный | |
| Измеритель параметров электроизоляции MIC-2510 | 1 шт. |
| Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации | 1 шт. |
| Измерители параметров электроизоляции MIC-2510. Паспорт | 1 шт. |
| Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки МП-315/447-2011 | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» черный 5 кВ | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» красный 5 кВ | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» голубой 5 кВ | 1 шт. |
| Зонд острый с разъемом «банан» красный 5 кВ | 1 шт. |
| Стандартный | |
| Зонд острый с разъемом «банан» черный 5 кВ | 1 шт. |
| Ремень для переноски прибора | 1 шт. |
| Зажим «крокодил» изолированный Кельвина голубой K04 5 кВ | 1 шт. |
| Зажим «крокодил» изолированный Кельвина черный K04 5 кВ | 1 шт. |
| Зажим «крокодил» изолированный Кельвина красный K05 5кВ | 1 шт. |
| Кабель последовательного интерфейса USB | 1 шт. |
| Зарядное устройство Z7 | 1 шт. |
| Футляр L4 | 1 шт. |
| Пакет аккумуляторов NiMH SONEL 9,6 В | 1 шт. |
| Дополнительный | |
| Адаптер AutoISO-2500 | |
осуществляется по документу МП-315/447-2011 «Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки», утвержденному ГцИ СИ ФБУ «Ростест-Москва» 20 декабря 2011 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке, указан в таблице 11.
| Таблица 11 - Пе | речень основных средств, применяемых при поверке | ||
| Тип прибора | Наименование воспроизводимой величины | Диапазоны воспроизведения | Предел допускаемой погрешности |
| Калибратор универсальный Fluke 5520A | Напряжение постоянного тока | от минус 330 до 330 мВ от минус 3,3 до 3,3 В от минус 33 до 33 В от минус 330 до 330 В от минус 1020 до 1020 В | ± (20 • 10"6 • U + 1 мкВ) ± (11 • 10-6 • U + 2 мкВ) ± (12 • 10-6 • U + 15 мкВ) ± (18 • 10-6 • U + 150 мкВ) ± (18 • 10-6 • U + 1500 мкВ) |
| Напряжение переменного тока | от 1 до 32,999 мВ 45 Гц.. .10 кГц от 33 до 329,999 мВ 45 Гц.10 кГц от 0,33 до 3,29999 В 45 Гц.. .10 кГц от 3,3 до 32,9999 В 45 Гц.10 кГц от 33 до 329,999 В 45 Гц.1 кГц от 330 до 1020 В 45 Гц...1кГц | ± (150 • 10* • U + 6 мкВ) ± (145 • 10-6 • U + 8 мкВ) ± (120 • 10-6 • U + 25 мкВ) ± (150 • 10-6 • U + 200 мкВ) ± (190 • 10-6 • U + 2000 мкВ) ± (300 • 10-6 • U + 10000 мкВ) | |
| Калибратор электрического сопротивления КС-100К5Т | Электрическое сопротивление | от 100 кОм до 5 ТОм | ± (1,5 • 10-2 • R) |
| Магазин мер сопротивлений заземления OD-2-D6b/5W | Электрическое сопротивление | от 0,1 Ом до 111,1 кОм | р? -2 0 ,5 ± |
Примечания:
1. U - значение воспроизводимого напряжения переменного тока;
2. f - значение воспроизводимой частоты напряжения переменного тока;
3. R - значение воспроизводимого электрического сопротивления.
Методы измерений с помощью измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 указаны в документах:
- «Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510
- «ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
- «ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
- «ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
- ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
Применяются в сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 7947 |
| Поверителей | 128 |
| Актуальность данных | 15.09.2024 |
