Приборы аналоговые щитовые ЭА6101, ЭВ6101, 49422-12

Назначение

Приборы аналоговые щитовые ЭА6101, ЭВ6101 (далее - приборы) предназначены для измерения силы тока и напряжения в цепях переменного тока.

Описание

Приборы представляют собой сочетание измерительного прибора постоянного тока магнитоэлектрической системы с выпрямительным устройством. Принцип действия приборов заключается в масштабном преобразовании измеряемого тока (напряжения), выпрямлении полупроводниковыми диодами и во взаимодействии выпрямленного тока, протекающего по подвижной катушке измерительного механизма, с магнитным полем постоянного магнита.

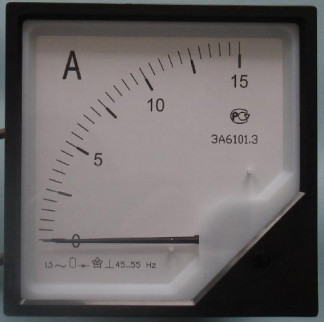

Конструктивно приборы выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположены шкала и стрелочный указатель. Кроме того, на передней панели прибора расположен винт (шлиц) корректора, с помощью которого можно установить указатель прибора на нулевую отметку шкалы при отключенных цепях измерения тока или напряжения. На задней панели прибора расположены клеммы для подключения измеряемого тока или напряжения.

Приборы имеют следующие модификации: ЭА6101.1, ЭА6101.2, ЭА6101.3, ЭА6101.4, ЭА6101.5, ЭА6101.6, ЭА6101.10, ЭВ6101.1, ЭВ6101.2, отличающиеся верхними пределами диапазонов измерений.

Приборы ЭА6101.5, ЭА6101.6, ЭА6101.10 являются двухдиапазонными с расположенной на передней панели кнопкой для переключения прибора на наименьший диапазон измерения.

В модификациях приборов, предназначенных для работы с внешними трансформаторами тока (напряжения), шкала выполняется с учетом коэффициента трансформации внешнего трансформатора, т.е инициирует величину тока (напряжения), протекающего в первичной обмотке внешнего трансформатора.

Рабочее положение приборов - вертикальное.

Технические характеристики

Верхние пределы диапазонов измерений силы тока (Хк), А

0,02; 0,03; 0,05; 0,1; 0,5; 1; 5; 5V3 5; 10; 15; 20 1; 5; 5V3 основной - 5; 5V3 дополнительный - 0,2 Хк 7,5; 10; 15; 30; 50; 75; 100; 150;

300; 450; 500; 600 1.0; 1.5

-    ЭА6101.1, ЭА6101.2

-    ЭА6101.3

-    ЭА6101.4

-    ЭА6101.5, ЭА6101.6, ЭА6101.10

Верхние пределы диапазонов измерений напряжения (Хк), В

-    ЭВ6101.1, ЭВ6101.2 Класс точности

Пределы допускаемой основной приведенной погрешности, %

-    для приборов класса точности 1.0

±1

±1,5

±1

±1,5

±0,5

±0,75

±1

±1,5

-    для приборов класса точности 1.5

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, %

-    для приборов класса точности 1.0

-    для приборов класса точности 1.5

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального (вертикального) в любом направлении на 5 °, %

-    для приборов класса точности 1.0

-    для приборов класса точности 1.5

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением частоты измеряемого сигнала свыше 55 до 10000 Гц, %

-    для приборов класса точности 1.0

-    для приборов класса точности 1.5 Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

от минус 30 до плюс 50 до 90 от 60 до 106,7 от 45 до 10000

(для соответствующих исполнений приборов)

120x120x125

-    относительная влажность воздуха, %

-    атмосферное давление, кПа Частота измеряемого сигнала, Гц

Масса, не более, кг    0,6

Средняя наработка на отказ, ч    60000

Срок службы, не менее, лет    10

Примечание - По заказу потребителя, для работы с внешними трансформаторами тока и напряжения, приборы могут изготавливаться со специальными шкалами (дополнительно маркируется коэффициент трансформации трансформатора тока или напряжения, а оцифровка шкалы выполняется в значениях входной величины трансформатора).

Знак утверждения типа

Знак утверждения типа наносится на шкалу прибора методом трафаретной печати вне зоны отсчета показаний и типографским способом на паспорт.

Комплектность

Таблица 2 - Комплектность

Поверка

осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Основные средства поверки:

-    калибратор универсальный Н4-7, диапазон воспроизведения силы переменного тока от 0,1 нА до 30 А в диапазоне частот от 0,1 Гц до 10 кГц с погрешностью до 0,3 %; диапазон воспроизведения напряжения переменного тока от 0,2 В до 1000 В в диапазоне частот 0,1 Гц до 30 кГц с погрешностью не более ±0,03%;

-    универсальная пробойная установка УПУ-10, испытательное напряжение от 0 до 3 кВ, относительная погрешность измерения испытательного напряжения ±4 %;

-    мегаомметр М4100/3, диапазон измеряемого сопротивления до 100 МОм, номинальное напряжения 500 В, погрешность не более ±1,0 %.

Сведения о методах измерений

Сведения о методах измерений приведены в разделе 4 технических условиях на приборы.

Нормативные и технические документы, устанавливающие требования к приборам аналоговым щитовым ЭА6101, ЭВ6101

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам».

3.    ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»

4.    ТУ 4223-002-39196097-2011 «Приборы аналоговые щитовые ЭА6101, ЭВ6101. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
