Номер в госреестре | 49423-12 |
Наименование СИ | Тестер |
Обозначение типа СИ | HP83000-F330t |
Изготовитель | "Agilent Technologies GmbH", Германия |
Год регистрации | 2012 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Тестер НР83000-Б3301 (далее - тестер) предназначен для воспроизведения и измерения напряжения и силы постоянного тока, частоты следования прямоугольных импульсов при высокопроизводительном функциональном и параметрическом контроле интегральных микросхем (ИМС) и полупроводниковых кристаллов.
Принцип действия тестера основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (ФК), формируемую тестером.
Тестер обеспечивает формирование входных воздействий на выводы ИМС (ЭСЛ и КМОП микросхем) и полупроводниковые кристаллы по 192 каналам (с возможностью расширения до 512) с рабочей частотой последовательности ФК до 120 МГц (с возможностью увеличения до 330 МГц) в режимах:
- импульсном с возвратом к нулю или единице с поканально-независимым заданием момента начала и окончания импульса;
- потенциальном с поканально-независимым заданием момента переключения уровней и состояния.
Тестер обеспечивает контроль ожидаемого состояния на выводах ИМС и полупроводниковых кристаллов на каждом канале с поканально-независимым заданием момента контроля. Переключение режима может производиться в каждом такте контроля поканально-независимо.

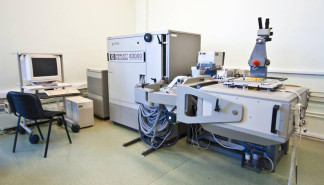

Тестер представляет собой измерительно-вычислительный комплекс, в состав которого входят основная стойка (размещены каналы источников и измерителей электрических сигналов, источники питания постоянного тока (4 шт.)) с манипулятором и тестовой головой, рабочая станция (ПЭВМ), а также система охлаждения (рис. 1). Конструктивно основная стойка выполнена в виде шкафа с присоединенной тестовой головой (размещаются испытываемые ИМС), перемещаемой манипулятором и управляемой с помощью пульта. Подстыковочные разъемы расположены на панелях основной стойки и тестовой головы. Внешний вид тестера приведен на рисунках 2 - 3.
Метрологически значимая часть программного обеспечения тестера представляет собой программный продукт в виде управляющей программы пользователя с набором микрокоманд «HPSmarTest».
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Наименование программного обеспечения | Управляющая программа пользователя с набором микрокоманд «HPSmarTest» |
Идентификационное наименование программного обеспечения | HPSmarTest |
Номер версии (идентификационный номер) программного обеспечения | 5.4.5+5p |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 700225 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Программное обеспечение «HPSmarTest» предназначено только для работы с тестером и не может быть использовано отдельно от измерительно-вычислительной платформы данного тестера.
Влияние метрологически значимой части программного обеспечения на метрологические характеристики тестера не выходит за пределы согласованного допуска.
Метрологически значимая часть программного обеспечения тестера и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010: А.
Основные метрологические и технические характеристики тестера приведены в таблицах 1 - 6.
Тестер обеспечивает задание и контроль на каждом выводе сигнала ФК с параметрами
в соответствии с таблицей 2. Таблица 2
Параметр | Значение |
Диапазоны задаваемых напряжений, В: низкий уровень (V1L) высокий уровень (V1H) | от минус 2,0 до 6,5 от минус 1,5 до 7,0 |
Дискретность установки напряжений, мВ | 10 |
Пределы допускаемой абсолютной погрешности установки напряжений, мВ: - в диапазоне от минус 1,5 В до 6,5 В - в диапазонах от минус 2,0 В до минус 1,5 В и от 6,5 до 7,0 | ± 20 ± 30 |
Максимальный выходной ток на один канал, мА | 35 |
Диапазон измеряемых напряжений, В | от минус 2,0 до 7,0 |
Пределы допускаемой абсолютной погрешности измерений напряжений, мВ | ± 20 |
Частота следования импульсов, МГц | от 1 до 120 (с возможностью увеличения до 330) |
Пределы допускаемой относительной погрешности установки частоты следования импульсов, % | ± 0,1 |
Длительность фронта импульса, нс, не более | 1,7 (по уровню 10 ... 90 %) |
Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока при параметрическом контроле в соответствии с таблицей 3.
Таблица 3
Параметр | Значение |
Диапазон воспроизведения (измерений) напряжения постоянного тока измерителем статических параметров, В | ± 10,0 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжений постоянного тока (ив) измерителем статических параметров, мВ: - в диапазоне ± 10 В - в диапазоне ± 2 В | ± (0,005-Ив + 20) ± (0,005-Ив + 5) |
Пределы допускаемой абсолютной погрешности измерений напряжений постоянного тока (ии) измерителем статических параметров, мВ: - в диапазоне ± 10 В - в диапазоне ± 2 В | ± (0,003-Ии + 15) ± (0,003-Ии + 5) |
Диапазон воспроизведения (измерений) силы постоянного тока измерителем статических параметров, мА | ± 200 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока (I) измерителем статических параметров, мА: - в диапазоне ± 200 мА - в диапазоне ± 20 мА - в диапазоне ± 2 мА - в диапазоне ± 0,2 мА - в диапазоне ± 0,02 мА - в диапазоне ± 0,002 мА | ± (0,005 1 + 1) ± (0,005 1 + 0,1) ± (0,005 1 + 0,01) ± (0,005 1 + 0,002) ± (0,005 1 + 0,0002) ± (0,005 1 + 0,00003) |
Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока источниками питания в соответствии с таблицей 4.
Таблица 4
Параметр | Значение |
Диапазон воспроизведения (измерений) напряжения постоянного тока источниками питания, В | ± 12 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (Ив) источниками питания, мВ | ± (0,001 -Ив+5) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (Ии) источниками питания, мВ | ± (0,001 -Ии+3) |
Диапазон воспроизведения силы постоянного тока источниками питания, мА | от 20 до 8000 |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока (IB) источниками питания, мА | ± (0,005-1в+10) |
Диапазон измерений силы постоянного тока источником питания, мА | ± 8000 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока (1и) источниками питания, мА: - в диапазоне ± 8000 мА - в диапазоне ± 800 мА - в диапазоне ± 80 мА - в диапазоне ± 1 мА | ± (0,0015-1и+10) ± (0,0015-1и+2) ± (0,0015-1и+0,1) ± (0,005^+0,005) |
Составные части | Г абаритные размеры (длина х ширина х высота), мм | Масса, кг |
Основная стойка | 1600x1000x800 | 570 |
Тестовая голова | 450x710x710 | 290 |
Манипулятор | 1600x420x800 | 510 |
Система охлаждения | 1140x650x1050 | 380 |
Рабочая станция (ПЭВМ) | 138x539x447 | 17,7 |
Таблица 6 - Характеристики напряжения питания тестера
Составные части | Напряжение питания от сети переменного тока частотой (50 ± 1) Гц | Потребляемая мощность, кВ • А, не более |
Основная стойка | 380 ± 20 В, 3 фазы + нейтраль + защитная земля | 27 |
Тестовая голова | ||
Манипулятор | ||
Система охлаждения | 380 ± 20 В, 3 фазы + защитная земля | 6 |
Рабочая станция (ПЭВМ) | 220± 10 В | 2 |
Таблица 7 - Условия эксплуатации тестера
Рабочий диапазон температур окружающей среды, °С | от 15 до 30 |
Относительная влажность воздуха при температуре 30 °С, % | от 50 до 80 |
Атмосферное давление, кПа | от 97 до 105 |
Средний срок службы, лет | 10 |
Наработка на отказ, ч | 4000 |
Знак утверждения типа наносится на лицевую панель тестера в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- Тестер HP83000 F330t в составе: основная стойка, рабочая станция (ПЭВМ), система охлаждения - 1 комплект;
- Комплект эксплуатационной документации («Тестер НР83000-F330t. Паспорт. ГАВЛ.441148.001 ПС»; «Тестер НР83000-F330t. Руководство по эксплуатации. ГАВЛ.441148.001 РЭ») - 1 комплект;
- Методика поверки - 1 шт.
Осуществляется по документу «Инструкция. Тестер НР83000-F330t. Методика поверки. ГАВЛ.441148.001 МП», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 15.06.2011 г. Основные средства поверки:
- вольтметр универсальный В7-46 (регистрационный номер 11204-88), диапазон измерений напряжения постоянного тока от 100 нВ до 1000 В с пределами допускаемой погрешности измерений ± (0,01- 0,03) %, диапазон измерений силы постоянного тока от 100 нА до 10 А с пределами допускаемой погрешности измерений ± (0,1 - 0,15) %;
- частотомер электронно-счетный ЧЗ-63 (регистрационный номер 9084-90), диапазон измеряемых частот импульсных сигналов от 1 Гц до 200 МГц с пределами допускаемой погрешности измерений частоты ± 5 10 ± 1 ед.сч.;
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), диапазон измерений (0 - 100) МГц с пределами допускаемой относительной погрешности измерений 1 %.
«Тестер HP83000-F330t. Руководство по эксплуатации. ГАВЛ.441148.001 РЭ».
Нормативные и технические документы, устанавливающие требования к тестеру HP83000-F330t
- «Тестер НР83000-Р3301 Руководство по эксплуатации. ГАВЛ.441148.001 РЭ»;
- «Тестер НР83000-Р3301 Паспорт. ГАВЛ.441148.001 ПС».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 4 |
Поверителей | 2 |
Актуальность данных | 18.11.2024 |
