Преобразователи расхода измерительные с сужающим устройством диффузорно-конфузорного типа трубные СУДКТ, 49444-12

Назначение

Преобразователи расхода измерительные с сужающим устройством диффузорно-конфузорного типа трубные СУДКТ предназначены для измерения объемного расхода жидкости, пара и газа методом переменного перепада давления в заполненных трубопроводах круглого сечения.

Описание

Расход измеряемой среды определяют методом переменного перепада давления. Принцип действия состоит в том, что в измерительный трубопровод, по которому протекает измеряемая среда, устанавливают сужающее устройство, создающее вначале местное расширение потока (диффузорная часть), а затем сужение потока (конфузорная часть). При движении протекающей среды, сначала происходит торможение потока при его расширении в диффузорной части и переход части кинетической энергии потока в потенциальную, а затем его ускорение при сужении в конфузорной области и обратный переход части потенциальной энергии потока в кинетическую. В результате статическое давление в первой точке отбора давлении становится больше чем статическое давление во второй точке отбора давления (что следует из закона сохранения энергии стационарного потока при условии сохранения его неразрывности). Разность этих давлений тем больше, чем больше расход протекающей среды. Эта разность давлений и служит мерой расхода.

Преобразователи расхода измерительные с сужающим устройством диффузорно-конфузорного типа трубные СУДКТ состоят из сужающего устройства (патент РФ № 2224984 и № 2208767), устанавливаемого в измерительный трубопровод и датчика давления МС3000 (Госреестр № 29580-10) или датчика давления ТЖИУ.406 (Госреестр № 18510-08).

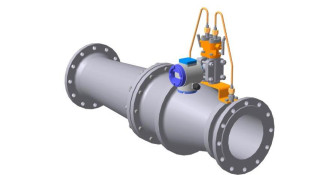

Сужающее устройство представляет собой конструкцию, состоящую из входной и выходной цилиндрических частей, диаметр которых соответствует условному диаметру трубопровода, в который устанавливается преобразователь, а также из диффузорной и конфузорной частей, расположенных соответственно по ходу течения контролируемой среды.

Датчики давления МС 3000 и датчики давления ТЖИУ.406 являются интеллектуальными устройствами, измеряющими разность давлений в сужающем устройстве. Датчики имеют аналоговый выход 4-20 мА постоянного тока и последовательный цифровой коммуникационный канал, совмещенный с аналоговым выходом. Значение выхода 4-20 мА соответствует разности давлений.

Стрелками (Рисунок 3) показаны места пломбирования преобразователей расхода измерительных с сужающим устройством диффузорно-конфузорного типа трубных СУДКТ.

Технические характеристики

Диапазон объемного расхода, м3/ч

от 1 до 300 от 500 до 100000 от 50 до 10000 6:1

от 50 до 250 от 4 до 20

-    жидкости

-    газа (при нормальных условиях)

-    пара (в рабочих условиях)

Динамический диапазон расхода Диаметр условного прохода, мм Выходной аналоговый сигнал, мА

Пределы допускаемой относительной погрешности при измерении объемного расхода, %, равны

-    для жидкости

± 1,0 ± 1,5

газ, водяной пар, жидкость

от 0 до 25; от 0 до 38; от 0 до 76; от 0 до 2100 от 0 до 3,5; от 0 до 7,0; от 0 до 14; от 0 до 24 от минус 50 до плюс 450 1300 х 750 х 500 130

от минус 50 до плюс 70 95

от 84,0 до 106,7 20 000 10

-    для газа и пара Измеряемая среда

Диапазоны параметров измеряемой среды

-    перепад давления, кПа

-    избыточное давление, МПа

-    температура, °С

Г абаритные размеры, мм, не более Масса, кг, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на специальною табличку, закрепленную на боковой поверхности сужающего устройства преобразователей расхода измерительных с сужающим устройством диффузорно-конфузорного типа трубных СУДКТ, методом наклейки и в верхний правый угол титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Преобразователь расхода измерительный с сужающим устройством диффузорно-конфузорного типа трубный СУДКТ

-    1 шт.;

-    1 экз.;

-    1 экз.;

-    1 экз.

-    Паспорт

-    Руководство по эксплуатации

-    Методика поверки

Поверка

осуществляется по документу МП 49444-12 «Инструкция. ГСИ. Преобразователи расхода измерительные с сужающим устройством диффузорно-конфузорного типа трубные СУДКТ. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 05.10.2011 г.

Средства поверки:

-    установка поверочная с диапазоном расхода жидкости от 0,5 до 300 м3/ч и погрешностью ± 0,33 %;

-    установка поверочная с диапазоном расхода газа от 0,5 до 1000 м /ч и погрешностью ± 0,5 %.

Сведения о методах измерений

Методика измерений описана в разделе «Методика измерений» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям расхода измерительным с сужающим устройством диффузорно-конфузорного типа трубных СУДКТ

1. ТУ 4213-001-60489237-2009 (ГМКЦ.40.6239.001ТУ) «Преобразователи расхода измерительные с сужающим устройством диффузорно-конфузорного типа трубные СУДКТ. Технические условия».

Рекомендации к применению

- осуществление торговли и товарообменных операций.
