Уровнемеры натрия гибкие ДИНАР, 49445-12

Назначение

Уровнемеры натрия гибкие ДИНАР предназначены для измерений уровня жидкометаллического теплоносителя в резервуарах и оборудовании теплоотводящих контуров ядерных энергетических установок с реакторами на быстрых нейтронах.

Описание

Уровнемер натрия гибкий ДИНАР (далее уровнемер) состоит из первичного преобразователя (ПП) и вторичного прибора (ВП).

Принцип действия ПП основан на изменении коэффициента взаимоиндукции двух катушек индуктивности, выполненных из жаропрочного кабеля в стальном экране, одна из которых является катушкой возбуждения (КВ), вторая - измерительной катушкой (КИ). Катушки КВ и КИ установлены на трубчатом штоке попеременно таким образом, что между двумя катушками КВ находится одна катушка КИ. Шаг между катушками КВ и КИ не превышает трех диаметров катушек, а их количество, устанавливаемое на штоке, зависит от диапазона измерений уровня натрия и заданной погрешности измерений прибора. Шток с катушками помещен в трубный чехол из парамагнитной стали, установленный с помощью фланцевого соединения в объект контроля. Катушки КВ параллельно подключены к генератору переменного тока, катушки КИ - к измерителю переменного напряжения. При погружении ПП в жидкий металл коэффициент взаимоиндукции катушек КВ и КИ уменьшается за счет вихревых токов, наводимых через стенку технологического чехла в жидком металле. ЭДС взаимоиндукции в катушках КИ уменьшается по мере приближения жидкого металла к соответствующим катушкам КВ.

При полном погружении катушки КВ в жидкий металл ЭДС взаимоиндукции катушки КИ становится минимальным, логическое устройство ВП фиксирует это событие и вычисляет значение уровня, соответствующее расположению данной КВ на штоке по отношению к нулевой отметке. Положение уровня натрия между катушками КВ и КИ определяется с помощью градуировки выходных сигналов КИ на жидкометаллическом стенде: изменение сигнала КИ в результате этого становится мерой уровня на отметке контроля. Эта величина добавляется к уровню, вычисленному по количеству КИ, полностью погруженных в натрий и результирующее значение выводится на дисплей ВП и передается в ЭВМ верхнего уровня.

Функции, выполняемые вторичным прибором:

-    усиление и первичная обработка сигналов от ПП;

-    преобразование по заданному алгоритму электрических сигналов в единицы уровня натрия;

-    отображение на служебном дисплее результатов измерений;

-    передача результатов измерений по интерфейсу RS-485 в систему контроля верхнего уровня (диспетчерскую ЭВМ);

-    выдача сигнала постоянного тока, пропорционального уровню натрия, в рабочем диапазоне (4-20) мА;

-    формирование управляющих воздействий в виде дискретных сигналов типа "сухой контакт".

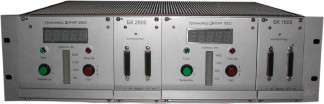

Внешний вид уровнемера ДИНАР приведен на фотографии на стр. 2

Первичный преобразователь уровнемера ДИНАР

Программное обеспечение

Программное обеспечение записано в флэш-память микроконтроллера и недоступно для намеренных и непреднамеренных изменений (защищено паролем), несанкционированный доступ к микроконтроллеру защищен мастичными пломбами на корпусе вторичного прибора. В задачу ПО уровнемера входит вычисление уровня по количеству погруженных в натрий катушек КВ и по статической характеристике преобразования катушек КИ, полученной при базовой градуировке уровнемера.

При каждом перезапуске прибора происходит самотестирование всех его функциональных субблоков, включая проверку целостности линий связи. При штатной работе комплекта уровнемера вырабатывается сигнал нормального функционирования, который по интерфейсу RS-485 передается в ЭВМ верхнего уровня. В процессе запуска прибора и его самотестирования вычисляется контрольная сумма программного кода, которая вместе с номером версии ПО также передается на дисплей диспетчерской ЭВМ.

Уровень защиты ПО - "С" по МИ 3286-2010

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на лицевую панель модуля контроля вторичного прибора фотохимическим способом, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений уровнемер натрия гибкий ДИНАР в составе:

первичный преобразователь уровня................................................................... 1 шт.

вторичный прибор.......................................................................................... 1 шт.

Эксплуатационная документация:

-    руководство по эксплуатации ШУБИ.501313.002 РЭ.............................1 экз.

-    паспорт ШУБИ.501313.002 ПС........................................................1 экз.

-    методика поверки ШУБИ. 501313.002 ПМ......................................... 1 экз.

Поверка

осуществляется в соответствии с методикой "ГСИ. Уровнемер натрия гибкий ДИНАР. Методика поверки". ШУБИ. 501313.002 ПМ, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в феврале 2012 г.

Основное поверочное оборудование:

-    стенд испытательный "УРОВЕНЬ", обеспечивающий выполнение операций поверки уровнемеров с диапазоном измерений (0 - 3800) мм, оснащеннный рулеткой 3ПК3 БУЛМ по ГОСТ 7502-80, диапазон измерений (0-6000) мм;

-    штангенциркуль ШЦ-П-250, абсолютная погрешность измерения ±0,05 мм;

-    генератор сигналов низких частот Г3-118, диапазон от 1 до 2000 Гц, кл. 0,02 (по частоте).

Сведения о методах измерений

изложены в руководстве по эксплуатации ШУБИ.501313.002 РЭ.

Нормативные и технические документы, устанавливающие требования к уровнемерам натрия гибким ДИНАР

1.    ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

2.    Технические условия ШУБИ.501313.002 ТУ.

Рекомендации к применению

-    вне сферы Государственного регулирования обеспечения единства измерений.
