Влагомеры АПС, 49446-12

Назначение

Влагомеры АПС (модели: АПС-1 и АПС-2) предназначены для измерения относительной влажности воздуха.

Описание

Влагомеры АПС построены на базе датчика влажности HIH-4000 фирмы Honeywell. Датчики влажности HIH-4000 реализуют диэлькометрический метод измерения влажности воздуха, основанный на корреляционной зависимости диэлектрической проницаемости воздуха от содержания в нем влаги при положительных температурах.

Влагомеры АПС состоят из корпуса, предохраняющего чувствительный элемент от механических повреждений. Модели АПС-1 и АПС-2 имеют одинаковое конструктивное исполнение и отличаются формой и размерами защитного корпуса.

Стенки корпуса имеют сквозные отверстия для контакта исследуемой среды (воздуха) с первичным преобразователем влажности (1111В).

Конструктивно 1111В представляет собой модуль, выполненный на печатной плате с полупроводниковыми элементами, установленными на цанговых панельках. При взаимодействии с исследуемой средой ППВ вырабатывает электрический сигнал напряжения постоянного тока, пропорциональный диэлектрической проницаемости среды.

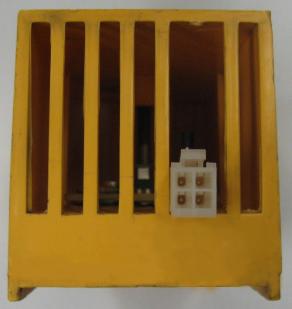

Сигнал 1111В выводится на выходной разъем, расположенный в основании изделия, для передачи во вторичный измерительный прибор. Во вторичном приборе сигнал 1111В регистрируется, преобразуется в значение влажности, и результат измерения выводится на дисплей. Общий вид влагомеров АПС приведен на рис. 1 а и б.

Таблица 1

Знак утверждения типа

наносится в верхней части титульного листа руководства по эксплуатации.

Комплектность

Основной комплект поставки включает:

-    Влагомер АПС (модели: АПС-1 или АПС-2);

-    Разъем 2РМ14КПН4Г1В1 для подключения к вторичному прибору;

-    Руководство по эксплуатации 11483830.262.АПС.РЭ;

-    Влагомеры АПС. Методика поверки. МП РТ 1555-2011.

Поверка

осуществляется по документу МП РТ 1555-2011 «Влагомеры АПС. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 23 ноября 2011 года.

Для поверки влагомеров АПС используются следующие основные средства поверки:

-    измеритель комбинированный Testo-645 (зонд 0636.9741) диапазон измерений (10. ..90)%

отн. влажности, абсолютная погрешность ±1,0% отн. влажности;

-    мультиметр GDM-8246 многопредельный;

-    камера климатическая WEISS WK 340/70 диапазон воспроизведения отн. влажности от 10 до 98)% при температуре от 10 до 90°С, стабильность ± (1 ...3)% отн. влажности; диапазон воспроизводимых температур от - 70 до +180 °С, стабильность ± (0,1 ...0,5) °С.

Сведения о методах измерений

Методика измерения влажности воздуха диэлькометрическим методом изложена в ГОСТ Р ИСО 9169-2006. Национальный стандарт Российской Федерации. Качество воздуха. Определение характеристик методик выполнения измерений.

Нормативные документы, устанавливающие требования к влагомерам АПС.

1.    ГОСТ 8.547 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;

2.    Приказ Минздравсоцразвития РФ от 09.09.2011 г. № 1034 (Приложение 2).

Рекомендации к применению

- при выполнении работ по обеспечению безопасных условий и охраны труда.
