| Номер в госреестре | 49452-12 |
| Наименование СИ | Анализаторы азота, кислорода и водорода |
| Обозначение типа СИ | LECO |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы азота, кислорода и водорода LECO (далее - анализаторы) предназначены для экспрессного измерения массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях и сплавах, геологических пробах, а также в других неорганических материалах.
Принцип действия анализаторов основан на восстановительном плавлении образца в импульсной печи сопротивления в токе инертного газа и последующем определении содержания газообразных азота, кислорода и водорода методом инфракрасной спектроскопии и методом сравнения теплопроводностей газов.
Конструктивно анализаторы состоят из импульсной печи, аналитического блока содержащего газовые колонки и ИК детекторы, и цветного жидкокристаллического дисплея для управления процессами измерений и отображения полученных результатов.
Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) в графитовом тигле помещается в импульсную печь для плавления в токе предварительно очищенного инертного газа. Чаще в качестве атмосферы для восстановительного плавления и газа носителя используют гелий, реже - аргон. Образовавшаяся парогазовая смесь из импульсной печи газом-носителем подается в аналитический блок. На первом этапе газовая смесь проходит поочередно через два ИК детектора для измерения содержания кислорода, который при плавлении в графитовом тигле, образовал оксиды углерода СО и СО2. После этого газы проходят через колонку с нагретым восстановителем, в которой СО окисляется до СО2, а водород - до Н2О. После этого газовая смесь последовательно проходит через ИК детекторы на Н2О и СО2 (общее содержание кислорода в анализируемой пробе). После чего газовая смесь проходит через поглотительную колонку
- вода поглощается перхлоратом магния, углекислый газ - гидроксидом натрия. На заключительном этапе азот с газом носителем - гелием поступает на детектор по теплопроводности - ТС и методом сравнения с чистым гелием определятся содержание азота в анализируемой пробе.
Анализаторы азота, кислорода и водорода LECO выпускаются в 16 модификациях следующих буквенно-цифровых обозначений ONH836, ON836, OH836, NH836, O836, N836, H836, H836EN, O836SI, ON736, OH736, NH736, O736, N736, RHEN602, TCH600, которые отличаются конструкционными особенностями импульсных печей, колонок и ИК и ТС детекторов.
Первая - буквенная часть обозначения - отображает анализируемые компоненты:
O - кислород, N - азот, H, RH - водород.
Вторая - цифровая или буквенно-цифровая часть - отражает диапазоны измерений компонентов, способ детектирования водорода и используемого газа-носителя:
836 - с газом носителем - гелием и определением водорода ИК детектором;
836EN и EN602 - с газом носителем - аргоном и определением водорода ТС детектором.
Модель ТСН600 предназначена для определения азота, кислорода и водорода и использует в качестве газа носителя - гелий и ИК детектор на водород.
Модель O836SI предназначена для определения кислорода в кремниевых образцах и оснащена особо чувствительным ИК детектором.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца в графитовом тигле, размещение его в импульсную печь, автоматическое определение содержания азота, кислорода и водорода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески. Результаты анализа выводятся на дисплей и могут быть распечатаны. С помощью программного обеспечения проводится градуировка анализатора с помощью стандартных образцов фирмы LECO.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LECO Cornerstone | LECO Cornerstone (lecoONH.leco) | 1.хх | 52274db0e77300a424 c6f7bcca7235a4 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

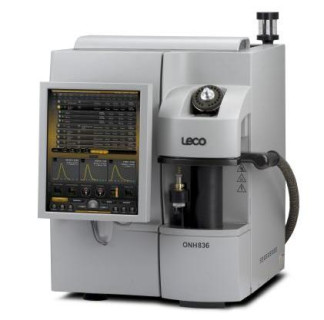

Фотография внешнего вида анализатора представлена на рисунке 1.
| Наименование характеристик | Значения характеристик для модификации | ||||||||
| ONH836, TCH600 | О836 | N836 | TO36EN, RHEN602 | H836 | ON736 | ОН736 | NK736 | О736 | |
| Диапазоны измерений массовой доли, % - азота - кислорода - водорода | 0,5 10-5- 3 0,5 10-5- 5 110-5- 0,25 | 0,5 10-5-5 | 0,5 10-5-3 | 0,5 10-5-0,025 | 110-5-0,25 | 0,5-10-4—3 0,5-10-4-0,2 | 0,5-10-4-0,2 1-10-5—0,25 | 0,5-10-4— 3 110-5- 0,25 | 0,5-10-4-0,2 |
| Пределы допускаемой относительной погрешности измерений массовой доли, %, в диапазонах измерений до 2 млн-1 включ. свыше 2 млн-1 до 10 млн-1 свыше 10 млн-1 до 200 млн-1 свыше 200 млн-1 | ± 50 ± 30 ± 20 ± 4,5 | ||||||||
| Предел допускаемого относительного СКО случайной составляющей погрешности измерений массовой доли, % - азота - кислорода - водорода | 4 6 7 | 6 | 4 | 7 | 4 6 | 6 7 | 4 7 | 6 | 4 |
| Питание: напряжение, В / частота, Гц | 230+10% / 50 - 60 | ||||||||
| Потребляемая мощность, В-А | 7500 | ||||||||
| Габаритные размеры, мм | 590 х 750 х 840 | ||||||||
| Масса, кг, не более | 186 | ||||||||
| Условия эксплуатации: температура воздуха, °С относительная влажность, % | от 18 до 25 от 20 до 80 | ||||||||
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Программное обеспечение LECO Cornerstone (на компакт диске) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 42-241-2011) | 1 |
осуществляется по документу МП 42-241-2011 «ГСИ. Анализаторы азота, кислорода и водорода LECO. Методика поверки», утвержденному ФГУП «УНИИМ» в 2011 г.
Эталонные средства измерений, используемые при поверке:
- государственные стандартные образцы состава ГСО 8633-2004, ГСО 8444-2003, ГСО 8446-2003, ГСО 5486-90, ГСО 8445-2003, ГСО 2894-84, ГСО 8448-2003, ГСО 3608-87.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам азота, кислорода и водорода LECO
Техническая документация изготовителя «LECO Corporation» (США)
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 248 |
| Поверителей | 30 |
| Актуальность данных | 18.09.2024 |
