| Номер в госреестре | 49459-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | 48i мод. 48i TLE |
| Изготовитель | "Thermo Fisher Scientific", США |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы модели 48i модификации 48i TLE (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания оксида углерода в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.

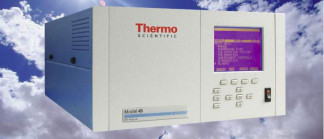

Г азоанализаторы модели 48i модификации 48i TLE представляют из себя стационарные автоматические приборы, выполненные в едином корпусе.
Принцип действия анализаторов основан на поглощении оксидом углерода инфракрасного излучения с длиной волны 4,6 микрон. Пучок ИК-излучения проходит через систему фильтров и поглощается пробой газа, после чего детектируется. Вычисление содержания концентрации CO производится с помощью микропроцессора на основе градуировочной характеристики.
Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485, для подключения к персональному компьютеру или печатающему устройству и аналоговым выходом 4-20 мА.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «01.06.01.240» | 01.06.01.240.Deb | ISeries 48ITLE 01.06.01.240 | 1798D22CD40E935CE1 89C814B978A094 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Программное обеспечение не влияет на метрологические характеристики анализаторов.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Диапазон измерений объемной доли CO (минимальный / максимальный) | (0 - 2) млн-1 / (0 - 10000) млн-1 |
| Пределы допускаемых значений приведенной к верхнему пределу диапазона измерений погрешности в диапазонах (минимальный / максимальный), % (0 - 2) / (0 - 100) млн-1 | ± 15 |
| Пределы допускаемых значений относительной погрешности в диапазонах, % (св. 100 - до 10000) млн-1 | ± 5 |
| Потребляемая мощность, Вт, не более | 275 |
| Напряжение питания переменного тока, В | 220 (+33;-22); 115 (+10; -10); 100 (+10; -10) |
| Г абаритные размеры, мм, не более | 425х220х585 |
| Масса, кг, не более | 22 |
| Условия эксплуатации | |
| »-» о/"ч - температура окружающей среды, С | 20 - 30 |
| - относительная влажность, % | 30 - 90 |
Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность приборов приведена в таблице 3. Таблица 3
| Наименование | Количество |
| 1. Г азоанализатор модели 48i модификации 48i TLE | 1 экземпляр |
| 2. Комплект ЗИП | 1 комплект |
| 3. Эксплуатационная документация | 1 комплект |
| 4. Инструкция по поверке | 1 экземпляр |
осуществляется по документу МП 49459-12 «Инструкция. Газоанализаторы модели 48i модификации 48i TLE. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011 г. Основные средства поверки:
- ГСО-ПГС на CO по ТУ 6-16-2956-01;
- генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ.
Руководство по эксплуатации на газоанализаторы модели 48i модификации 48i TLE.
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели 48i модификации 48i TLE
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
Техническая документация фирмы "Thermo Fisher Scientific", США.
- при осуществлении деятельности в области охраны окружающей среды;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
