| Номер в госреестре | 49464-12 |
| Наименование СИ | Аппаратура частотно-временной синхронизации по сигналам навигационных космических аппаратов космической навигационной системы GPS |
| Обозначение типа СИ | Thunderbolt E Disciplined Clock |
| Изготовитель | "Trimble Navigation Ltd.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 04.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура частотно-временной синхронизации по сигналам навигационных космических аппаратов (НКА) космической навигационной системы (КНС) GPS «Thunderbolt E» Disciplined Clock (далее по тексту - АЧВС) предназначена для измерений текущих навигационных параметров и определения на их основе координат движения потребителя, формирования опорной частоты 10 МГц, выдачи координированной шкалы времени (ШВ) UTC и системной ШВ КНС GPS по сигналам НКА КНС GPS.
Принцип действия АЧВС основан на измерении текущих навигационных параметров при работе по сигналам стандартной точности (С/А-код) НКА КНС GPS в частотном диапазоне L1 и подстройки внутреннего опорного генератора под высокостабильную системную шкалу времени КНС GPS.
Конструктивно АЧВС выполнена в виде блока измерительного (БИ) и блока антенно-го(БА) типа «Trimble Bullet».
На передней панели АЧВС расположены: разъем выходного импульсного сигнала частотой 1 Гц, разъем синусоидального сигнала частотой 10 МГц, разъем для подключения антенного кабеля и разъем для подключения питания.
Управление режимами работы, сбор и отображение измерительной информации осуществляется с помощью программного обеспечения (ПО) «Trimble Studio», устанавливаемого на внешнюю ПЭВМ. Связь с ПЭВМ осуществляется по последовательному интерфейсу RS-232.

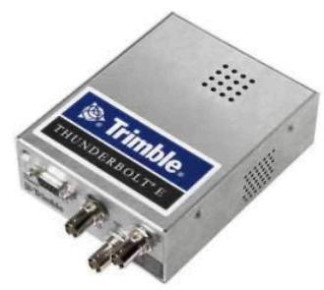

Внешний вид АЧВС приведен на рисунке 1.
| I | П М. Г. 1> | |
| % | О ■=■ с- □ о у ся а | |
| а | ||
| >:■ к '14*1 | fr-TiMHe! | |
| / | n-UNtrRFm jp*E | | |
| / * | ||
| / * \ ■ л ■ д ч | ||
б
ПО Trimble Studio предназначено для управления режимами работы АЧВС, сбора и отображения измерительной информации. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Наименов ание ПО | Идентификаци онное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Trimble Studio | Trimble Studio | 1.03.0 | e72bbba9ff23ea8c4 cd3655b7675aa9a | md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики АЧВС приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Используемые сигналы космических навигационных систем | КНС GPS, частота L1 (1575,42 МГц), CA ^(SPS) |
| Пределы допускаемой погрешности (по уровню вероятности 0,67) погрешности выдачи шкалы времени, нс: - системной ШВ GPS - координированной ШВ UTC | ± 25 ± 25 |
| Номинальное значение частоты, МГц | 10 |
| Пределы допускаемой относительной погрешности по частоте на интервале времени наблюдения 24 ч | ± 210-12 |
| Пределы допускаемой погрешности (при доверительной вероятности 0,67) измерений координат в плане на неподвижном основании, м | ± 10 |
| Напряжение питания от сети постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 15 |
| Г абаритные размеры, мм, не более(длина х ширина х высота) | 127x102x40 |
| Масса, кг, не более: | 0,285 |
| Диапазон рабочих температур | 20 ± 5 |
Знак утверждения типа наносится в верхнем левом углу титульного листа технической документации фирмы-изготовителя методом компьютерной графики и на корпус каждого изделия в виде наклейки.
| Аппаратура частотно-временной синхронизации по сигналам НКА КНС GPS «Thunderbolt E» Disciplined Clock | 1 шт. |
| Комплект соединительных кабелей | 1 шт. |
| Адаптер питания | 1 шт. |
| Антенный кабель | 1 шт. |
| Комплект технической документации фирмы-изготовителя | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется по документу МП 49464-12 «Инструкция. Аппаратура частотно-временной синхронизации по сигналам навигационных космических аппаратов космической навигационной системы GPS «Thunderbolt E» Disciplined Clock. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Средства поверки:
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон частот от 0,01 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте встроенного генератора за 1 год ± 1,5 10-8;
- вторичный эталон единиц времени и частоты, суммарная относительная погрешность на интервале времени наблюдения 90 суток 2-10-14;
- анализатор временных интервалов TSC 5110A (рег. № 27142-04), предел среднеквадратического относительного двухвыборочного отклонения результата измерений частоты входного сигнала для интервала времени измерений 1 с 5 10-14;
- имитатор сигналов СН-3803М (рег. № 36528-07), (предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м).
Аппаратура частотно-временной синхронизации по сигналам НКА КНС GPS «Thunderbolt E» Disciplined Clock фирмы «Trimble Navigation Ltd.», США. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре частотно-временной синхронизации по сигналам навигационных космических аппаратов (НКА) космической навигационной системы (КНС) GPS «Thunderbolt E» Disciplined Clock:
- техническая документация фирмы-изготовителя.
Аппаратура частотно-временной синхронизации по сигналам НКА КНС GPS «Thunderbolt E» Disciplined Clock применяется для синхронизации ШВ и формирования опорной частоты в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
