| Номер в госреестре | 49466-12 |
| Наименование СИ | Виброустановка поверочная |
| Изготовитель | ФБУ "Государственный региональный центр стандартизации, метрологии и испытаний в республике Татарстан", г.Казань |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения параметров вибрации и является рабочим эталоном второго разряда.

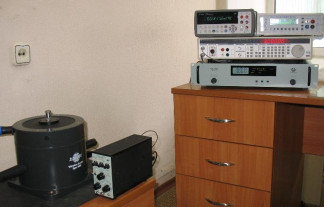

Виброустановка состоит из:
- вибростенда электродинамического модели 4808 (фирма "Брюль и Къер", Дания) с усилителем мощности и генератором;
- эталонного виброизмерительного преобразователя модели 8305 (фирма "Брюль и Къер", Дания) с усилителем согласующим модели 2626 (фирма "Брюль и Къер", Дания) и мультиметром цифровым модели Agilent 34410A (фирма «Agilent Technologies», Малайзия) (далее - эталонный виброметр).
Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемотор-ных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока. Параметры вибрации определяются с помощью эталонного виброметра, виброизмерительный преобразователь которого установлен на вибростол.
Таблица 1
| Наименование параметра | Значение параметра |
| Диапазон воспроизводимых частот, Гц, (исключая частоту 315 Гц) | 5 - 4300 |
| Диапазон воспроизводимых амплитуд виброускорений в рабочей полосе частот, м/с2 | 0,1 - 700 |
| Диапазон воспроизводимых амплитуд виброскоростей в рабочей полосе частот, мм/с | 0,2 - 1200 |
| Диапазон воспроизводимых амплитуд виброперемещений в рабочей полосе частот, мкм | 1 - 5000 |
| Коэффициент гармоник воспроизводимых виброускорений в полосе частот, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола, %, не более, (исключая частоту 315 Гц) | 20 |
| Пределы допускаемой относительной погрешности виброустановки при измерении виброускорений, % | ±10 |
| Пределы допускаемой относительной погрешности виброустановки при измерении виброскоростей, % | ±10 |
| Пределы допускаемой относительной погрешности виброустановки при измерении виброперемещений, % | ±10 |
| Допускаемая нагрузка, кг, не более | 2,12 |
| Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более | 0,02 |
| Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более | 12 |
| Наименование параметра | Значение параметра |
| Напряжение питания промышленной сети, В | от 187 до 242 |
| Частота переменного напряжения промышленной сети, Гц | (50 ± 0,5) |
| Потребляемая мощность, Вт, не более | 500 |
| Масса, кг, не более | |
| вибростенда | 35,0 |
| усилителя мощности | 14,0 |
| генератора | 6,8 |
| мультиметра | 3,7 |
| усилителя согласующего эталонного вибропреобразователя | 1,75 0,04 |
| Габаритные размеры, мм вибростенда | 0215x200 450x475x100 430x410x100 230x300x105 133x70x200 016x30 |
| усилителя мощности генератора мультиметра усилителя согласующего эталонного вибропреобразователя | |
| Средняя наработка на отказ, не менее, ч | 4000 |
| Время непрерывной работы, не менее, ч | 8 |
| Время подготовки к работе, ч | 0,5 |
| Средний срок службы, лет | 10 |
Условия эксплуатации:
- температура окружающего воздуха - от 18 до 25 °С;
- относительная влажность воздуха - (65 ± 20) %.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус вибростенда методом штемпелевания.
Комплект поставки виброустановки приведен в таблице 2.
Таблица 2
| Наименование | Тип | Кол-во |
| Вибростенд, зав. № 2646239 | модель 4808 (фирма "Брюль и Къер", Дания) | 1 |
| Эталонный вибропреобразователь, зав. № 920306 | модель 8305 (фирма "Брюль и Къер", Дания) | 1 |
| Мультиметр цифровой, зав. № MY47014893 | модель Agilent 34410A (фирма «Agilent Technologies», Малайзия) | 1 |
| Усилитель согласующий, зав. № 606072 | модель 2626 (фирма "Брюль и Къер", Дания) | 1 |
| Усилитель мощности, зав. № В2719Е02 А04К0468 | модель 2719 (фирма "Брюль и Къер", Дания) | 1 |
| Генератор, зав. № 88620 | модель DS360 (фирма "Stanford Research Systems, Inc.", США) | 1 |
| Комплект соединительных кабелей | 1 | |
| Виброустановка поверочная, зав. № 24. Руководство по эксплуатации | 4808 РЭ | 1 |
| Виброустановка поверочная, зав. № 24. Паспорт. | 4808 ПС | 1 |
осуществляется по методике МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
- эталон 1 разряда по МИ 2070-90, относительная погрешность менее 1%;
- трёхкомпонентный вибропреобразователь с согласующим усилителем, пределы относительной погрешности в рабочем диапазоне частот ±5%;
- измеритель нелинейных искажений, пределы относительной погрешности ±10%.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации РЭ «Виброустановка поверочная. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к виброустановке поверочной
1. МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот (3 10-1 - 2104) Гц».
2. ГОСТ 4.304-85 СПКП «Аппаратура и приборы для измерения вибрации. Номенклатура показателей».
3. Техническая документация изготовителя.
выполнение работ и (или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
