| Номер в госреестре | 49469-12 |
| Наименование СИ | Поромер |
| Обозначение типа СИ | ASP 3.1 |
| Изготовитель | "Porotech Ltd.", Канада |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Поромер ASP 3.1 (далее - поромер) предназначен для измерения удельного объема пор, а также расчета с помощью программного обеспечения диаметра пор, распределения объема и площади пор по диаметру пор и определения зависимости угла смачивания жидкостью от диаметра пор порошковых и твёрдых объектов по специально разработанным методикам измерений.
Поромер ASP 3.1 представляет собой автоматический прибор, в котором реализован метод порометрии, основанный на законах капиллярного равновесия. По известным порометрическим кривым - распределениям объема и площади пор по диаметрам пор образцов (далее - порограммам), входящих в комплект поромера, получают порограмму для измеряемого образца путем сравнения количества жидкости, находящейся в измеряемом образце и в образцах из комплекта поромера, после установления капиллярного равновесия.
В качестве рабочей (измерительной) жидкости используется вода или октан. Количество жидкости в образцах определяется взвешиванием. Реализованный в поромере метод измерения в научно-технической литературе называют методом «эталонной порометрии».
Поромер состоит из размещенных в защитном боксе станции сушки, станции взвешивания для поочередного контроля масс образцов, вакуумной системы и блока электронного управления. Образец с известной порограммой и измеряемый образец размещаются в кассетах и устанавливаются в станцию сушки.
Станция сушки выполняет следующие функции: обеспечивает сжатие образцов в кассетах до заданного давления, нагрев и сушку с использованием вакуума, выдержку кассет до достижения капиллярного равновесия между образцами. К станции сушки подсоединяется вакуумная система, которая обеспечивает процесс испарения измерительной жидкости из пор.
Станция взвешивания представляет собой размещенные на единой платформе весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228 и робот-манипулятор для перемещения кассет с образцами между станциями сушки и взвешивания. Данные взвешивания образцов, температура и изменение давления в камере сушки поступают с поромера на персональный компьютер. На основе полученных результатов измерений в программном обеспечении строится зависимость удельного объема пор от логарифма их радиусов.
Обработка полученных в результате измерений порограмм позволяет рассчитать диаметр пор порошковых и твердых объектов в диапазоне от 1 до 300000 нм.
Поромер оснащен встроенным программным обеспечением, позволяющим осуществлять контроль процесса измерений, протоколирование и сохранение полученных результатов измерений, не прерывая работы в других программах.
На основании обработки программным обеспечением полученных данных вычисляется объем, площадь и диаметр пор измеряемого образца, зависимость угла смачивания жидкостью от диаметра пор. Данные по исследуемому образцу выводятся на печать, как в табличной, так и в графической формах.
| Наименование программного обеспечения | Идентиф икационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Porovoz | Porovoz | V1.4 | 444aa3f073c652e131d34- b7b587ef5a8 | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений ссоответствует уровню «С» по МИ 3286-2010.

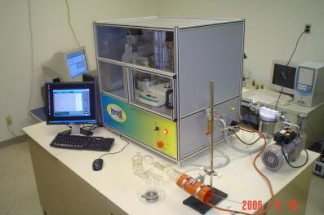

Рисунок 1
Место нанесения знака поверки Метрологические и технические характеристики_
| Наименование характеристик | Значения характеристик |
| 3 Диапазон измерений удельного объема пор, см /г | от 0,02 до 2,0 |
| Пределы допускаемой относительной погрешности измерений удельного объема пор, % | ± 4,0 |
| Диапазон измерений массы, г | от 0,01 до 200 |
| Предел допускаемого СКО случайной составляющей абсолютной погрешности измерений массы, мг | 0,15 |
| Пределы допускаемой абсолютной погрешности измерений массы, мг, в интервалах взвешивания: от 0,01 г до 50 г включ. св. 50 г до 200 г включ. | ± 0,4 ± 0,5 |
| Параметры источника питания: входное напряжение, В частота, Гц | 230 ± 10 от 50 до 60 |
| Г абаритные размеры, мм, не более | 840 х 800 х 660 |
| Масса, кг, не более | 85 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, % | от 15 до 25 от 30 до 80 |
| Средний срок службы, лет | 10 |
наносится на боковую панель поромера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
| Наименование | Количество, шт. (экз.) |
| Поромер ASP 3.1 | 1 |
| Защитный бокс | 1 |
| Комплект кассет для размещения образцов | 1 |
| Набор образцов с индивидуальными порограммами | 1 |
| Программное обеспечение Porovoz (на компакт диске) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 84-241-2008) | 1 |
осуществляется по документу МП 84-241-2008 «ГСИ. Поромер ASP 3.1. Методика поверки», утвержденному ФГУП УНИИМ в январе 2009 г.
Перечень эталонных средств, используемых при поверке:
- наборы гирь (1 мг - 500 мг) класса точности Е1 и (1 г - 500 г) Е2 по ГОСТ 7328;
- стандартный образец зарубежного выпуска ГСО 9446 - 2009 (CRM BAM-PM-
104);
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к поромеру ASP 3.1
Техническая документация фирмы изготовителя «Porotech Ltd» (Канада)
Поромер ASP 3.1 применяется вне сферы государственного регулирования обеспечения единства измерений.
