| Номер в госреестре | 49474-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ELK-CT0 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 03.02.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ELK-CT0 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ с элегазовой изоляцией.

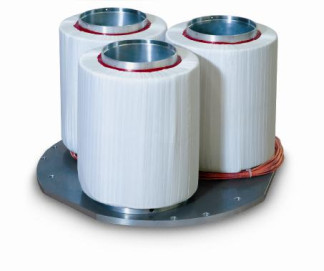

Трехфазные трансформаторы тока ELK-CT0 сконструированы специально для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. При этом
токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания, и размещаются внутри объема, заполненного элегазом. Трансформатор тока может иметь от одной до восьми вторичных обмоток - измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на корпусе трансформатора. Крышка контактной коробки пломбируется для предотвращения
несанкционированного доступа. Высоковольтная изоляция обеспечивается за счет элегаза, давление которого контролируется монитором плотности, снабженным сигнализирующими и блокирующими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Трансформаторы выпускаются в двух типоразмерах: L и F для размещения в различных объемах КРУЭ.
| Номинальные первичные токи, А | 100 - 4000 |
| Номинальные вторичные токи, А | 5 или 1 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Параметры обмоток для измерений: | |
| Классы точности | 0,1; 0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0 |
| Коэффициенты безопасности | 5 - 15 |
| Номинальные нагрузки, В-А | От 2 до 100 |
| Параметры обмоток для защиты: | |
| Классы точности | 5Р, 10P |
| Предельная кратность | От 10 до 30 |
| Номинальные нагрузки, В-А | От 2 до 100 |
| Номинальная частота, Гц | 50 |
| Масса не более, кг | 500 |
| Г абаритные размеры, мм | L 0 735 х 483 F 0 735 х 500 |
| Климатическое исполнение по ГОСТ 15150-69 У3 в диапазоне от -30 до + 40 °С. | |
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Трансформатор тока ELK-CT0- 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, токовая погрешность ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока ELK-CT0» фирмы “PFIFFNER Messwandler AG”, Швейцария.
Нормативные документы, устанавливающие требования к трансформаторам тока ELK-CT0:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
