| Номер в госреестре | 49475-12 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | WSK, EWSK, WSKD, EWSKD |
| Изготовитель | "MBS AG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные однофазные WSK, EWSK и трехфазные WSKD, EWSKD (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для ее передачи средствам измерений и устройством защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 0,4 кВ.
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый, трансформатор состоит из замкнутого магнитопровода с первичной обмоткой и катушки со вторичной обмоткой.
Магнитопровод с первичной обмоткой внутри и намотанной на нём вторичной обмоткой, размещен в корпусе из изолирующего материала. Корпус трансформатора снабжен клеммами для подключения к первичной и вторичной обмоткам.
Конструктивно трансформаторы являются функционально законченными устройствами, не нуждающиеся в источниках питания.
Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами. Модели WSK, EWSK однофазного исполнения, модели WSKD, EWSKD трехфазного исполнения (выполнены в виде специальных трансформаторных блоков для применения в трехфазной сети, и включают в себя смонтированные в одном корпусе три однофазных трансформатора тока типа WSK (EWSK) с предохранителями и общую клеммную колодку) Данные трансформаторы предназначены для технического или коммерческого учета. Модели EWSK (EWSKD) комплектуются пломбировочными крышками по умолчанию, WSK (WSKD) - по запросу.

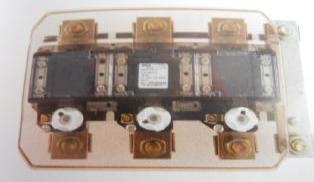

Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90 Общий вид трансформатора приведен на рисунке 1.
| WSK 30 | WSK 40 | WSK 40N | WSK 60 | WSK 70.6 | WSK 70.6 N | |||||
| Номинальные первичные токи Ii. (А) | Номинальные вторичные нагрузки S^, В-А | |||||||||
| 1 | 2,5 | 2,5; 5 | 2,5; 5; 10; 15 | |||||||
| 2,5 | 2,5 | 2,5; 5 | 2,5; 5; 10; 15 | |||||||
| 5 | 2,5 | 2,5; 5 А | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||||
| 10 | 2,5 | 2,5; 5 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||||
| 15 | 2,5 | 2,5; 5 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||||
| 20 | 2,5 | 2,5; 5 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||||
| 25 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||
| 30 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | ||
| 40 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||||
| 50 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | |||||
| 60 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | ||||||
| 75 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | ||||||
| 80 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | ||||||
| 100 | 2,5; 5; 10 | 2,5; 5; 10; 15 | 2,5; 5; 10 | 2,5; 5; 10; 15 | ||||||
| Класс точности | 0,5 | 1,0 | 0,5; 1,0 | 0,5; 1,0 | 0,5 | 1,0 | 0,5 | 1,0 | 0,5 | 1,0 |
| Номинальные вторичные токи, I2 . А | 1 или 5 | |||||||||
| Номинальное первичное напряжение^, (кВ) | 0,72 | |||||||||
| Номинальная частота Гном, Г ц | 50 или 60 | |||||||||
| Г абаритные размеры, мм | 61x78,5x35 | 71х88,5х45 | 71x110x55 | 7^88,5x60 | 135x85x60 | 136x88,5x60 | ||||
| Масса не более, кг | 0,64 | 0,69 | 0,69 | 0,73 | 0,84 | 0,86 | ||||
| WSK31.5 | EWSK 31.5 | WSKD31.8 | EWSKD31.8 | |||
| Номинальные первичные токи Г, (А) | Номинальные вторичные нагрузки S^ ,ВА | |||||
| 25 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 30 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 40 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 50 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 60 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 75 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 80 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 100 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 150 | 2,5; 5; 10; 15 | 2,5; 5; 10; 15 | 2,5; 5; 10 | |||
| 3x50 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5 | |||
| 3x75 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5 | |||
| 3x100 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5 | |||
| 3x150 | 2,5; 5; 10 | 2,5; 5; 10 | 2,5; 5; 10 | |||
| Класс точности | 0,5; 1,0 | 0,5; 0,5S | 0,2 | 0,5; 1,0 | 0,5; 0,5S | 0,2 |
| Номинальные вторичные токи I2 , (А) | 1 или 5 | |||||
| Номинальное первичное напряжение U1? (кВ) | 0,72 | |||||
| Номинальная частота Гном, Г ц | 50 или 60 | |||||
| Г абаритные размеры, мм | 115x100x70 | 115x100x70 | 235,5x90x180 | 235,5x90x180 | ||
| Масса не более, кг | 0,94 | 0,94 | 3,34 | 3,34 | ||
Коэффициент безопасности вторичных обмоток для измерения Кб -5; Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69; Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Трансформатор тока - 1 шт.;
Крепеж - 1 комплект;
Руководство по эксплуатации совмещенное с паспортом - 1 экз.;
Трансформаторы EWSK комплектуются пломбировочными крышками по умолчанию, WSK по запросу.
осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от
2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным WSK, EWSK, WSKD, EWSKD
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
