Комплекс автоматизированный измерительный "КИ-2ЭБ-Тюменская ТЭЦ-1-Фортум", 49478-12

Назначение

Комплекс автоматизированный измерительный "КИ-2ЭБ-Тюменская ТЭЦ-1-Фортум" (в дальнейшем "Комплекс"), входящий в состав АСУ ТП парогазовой установки (в дальнейшем ПГУ-190) энергоблока №2 Тюменской ТЭЦ-1 ОАО "Фортум" предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, природного газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

Описание

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

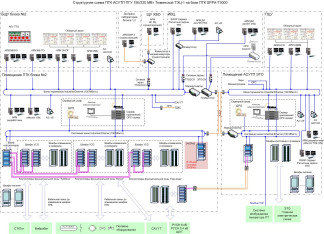

Комплекс представляет собой совокупность технических и программных средств, в том числе:

-    оборудования нижнего уровня, состоящего из:

•    программно-технических средств на базе измерительных модулей УСО серии Simatic S7-300 типа SM331 и SM332 и станций распределенной периферии Simatic ЕТ-200М, осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков газового и жидкостного анализа и давления, расхода, уровня, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet" и Profibus-DP;

•    линий связи соединяющих измерительные модули с датчиками;

•    основных и резервных процессоров измерительного комплекса серии Simatic S7-400H обеспечивающих выполнение алгоритмов управления и расчетов при ведении технологического процесса энергоблока на основе принятой измерительной информации от измерительных модулей комплекса, и автономных цифровых систем контроля параметров и управления генераторами, газовыми и паровой турбин.

-    оборудования верхнего уровня, в качестве которого используется программно - техниче

ский комплекс "SPPA-T3000" фирмы Siemens, состоящего из:

•    дублированного сервера системы автоматизации, предназначенных для хранения полученной измерительной и расчетной информации и обеспечения "клиент-серверной" технологии работы комплекса;

•    терминалов операторов и инженерных станций комплекса, реализованных на базе персональных компьютеров, которые получает информацию от серверов системы по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;

•    специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов и, инженерных и рабочих станций, обеспечения диагностики работы системы управления оборудованием энергоблока и передачи измерительной информации на терминалы операторов и инженерную станцию системы.

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров при ведении технологического процесса ПГУ энергоблока:

2 2

-    давлений газа, воздуха, пара, воды, конденсата, мазута, масла, кгс/см , кгс/м ,

-    температуры газа, воздуха, пара, воды, конденсата, мазута, масла, металла, °С;

-    уровня воды и конденсата, мм, м;

-    расхода газа, воздуха, пара, воды, конденсата, мазута м3/ч, т/ч;

-    вибраций, линейных перемещений, скорости вращения, расширений, мм/с, мм, 1/мин; мм/м;

-    электрического тока, напряжения, частоты и мощности генератора, А, В, кВ, Гц, МВт, кВт, Мвар;

-    концентраций О2, Na, CO, NDx, СН4, Si в отходящих газах и жидких средах котла энергоблока, %, %, % НКПР, ppm, мкг/дм3;

-    электропроводимость жидких сред котельного оборудования и оборудования водопод-готовки, мкСм/см.

-    водородный показатель жидких сред котельного оборудования и оборудования водо-подготовки, pH.

Программное обеспечение

Комплекс автоматизированный измерительный "КИ-2ЭБ-Тюменская ТЭЦ-1-Фортум" работает под управлением лицензионного программного обеспечения "SPPA-T3000", версия "04.27.01"

На базе ПО "SPPA-T3000", под задачи "Комплекса автоматизированного измерительного "КИ-2ЭБ-Тюменская ТЭЦ-1-Фортум" выполнен проект ИА.549.РП-АТХ "TU-MEN_TEC1".

Проект ИА.549.РП-АТХ на базе лицензионного ПО "SPPA-T3000", однократно инсталлированный в серверы, инженерные и рабочие станции комплекса, обеспечивает защиту от непреднамеренных и преднамеренных вмешательств в программное обеспечение комплекса.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО. Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Уровень защиты ПО согласно МИ 3286-2010 - "С".

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации. Поверка

осуществляется в соответствии с методикой "ГСИ. Комплекс автоматизированный измерительный КИ-2ЭБ-Тюменская ТЭЦ-1-Фортум"". Методика поверки", ИА.549.РП-АТХ-МП, утвержденной ФГУП ВНИИМС в декабре 2011 г.

Основное поверочное оборудование:

-    калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);

-    калибратор тока "мАса1^", диапазон генерирования тока 0....24 мА, пределы основной погрешности ± 0,05 % ВПИ;

Сведения о методах измерений

изложены в документе "Комплекс автоматизированный измерительный "Руководство по эксплуатации "КИ-2ЭБ-Тюменская ТЭЦ-1-Фортум" ИА.549.АТХ.РЭ.01.

1.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

2.    Технические требования к автоматизированной системе управления технологическими процессами (АСУ ТП) энергоблока №2 Тюменской ТЭЦ-1.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
