Комплекс автоматизированный измерительно-управляющий "КИ-4ЭБ- ТЭЦ-1 "Южная"-ТГК-1", 49479-12

Назначение

Комплекс автоматизированный измерительно-управляющий "КИ-4ЭБ-ТЭЦ-22 "Южная" -ТГК-1" (в дальнейшем "Комплекс"), предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, природного газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

Описание

Комплекс входит в состав АСУ ТП парогазовой установки (в дальнейшем ПГУ-450) энергоблока № 4 Санкт-Петербургской ТЭЦ-22 "Южная"- филиал ОАО ТГК-1.

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

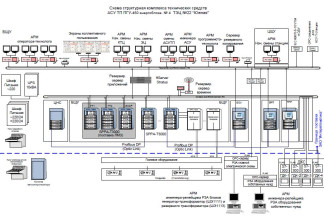

Комплекс представляет собой совокупность технических и программных средств, в том числе:

-    оборудования нижнего уровня, состоящего из:

•    модулей аналогового ввода Simatic S7-300 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (Госреестр № 15772-06, № 22734-06), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков газового и жидкостного анализа и давления, расхода, уровня, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet" и Profibus-DP;

•    линий связи соединяющих измерительные модули с датчиками;

•    основных и резервных дублированных процессоров измерительного комплекса серии Simatic S7-400^ (Госреестр № 15773-06) обеспечивающих выполнение алгоритмов управления и расчетов при ведении технологического процесса энергоблока на основе принятой измерительной информации от измерительных модулей комплекса, и автономных цифровых систем контроля параметров и управления генераторами, газовыми и паровой турбин.

-    оборудования верхнего уровня, в качестве которого используется программно - техниче

ский комплекс "SPPA-T3000" фирмы Siemens, состоящего из:

•    дублированного сервера системы автоматизации, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения "клиент-серверной" технологии работы комплекса;

•    рабочих и инженерных станций комплекса, реализованных на базе персональных компьютеров, которые получает информацию от серверов системы по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;

•    специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов и инженерных и рабочих станций, обеспечения диагностики работы системы управления оборудованием энергоблока и передачи измерительной информации на терминалы операторов и инженерную станцию системы.

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров при ведении технологического процесса ПГУ энергоблока:

2 2

-    давлений газа, воздуха, пара, воды, конденсата, мазута, масла, кгс/см , кгс/м ;

-    температуры газа, воздуха, пара, воды, конденсата, мазута, масла, металла, °С;

-    уровня воды и конденсата, мм, м;

-    расхода газа, воздуха, пара, воды, конденсата, мазута м3/ч, т/ч;

-    вибраций, линейных перемещений, скорости вращения, расширений, мм/с, мм, 1/мин; мм/м;

-    электрического тока, напряжения, частоты и мощности генератора, А, В, кВ, Гц, МВт, кВт, Мвар;

-    концентраций О2, Na, CO, КОХ, СН4, Si в отходящих газах и жидких средах котла энергоблока, %, %, % НКПР, ppm, мкг/дм3;

-    электропроводимость жидких сред котельного оборудования и оборудования водопод-готовки, мкСм/см;

-    водородный показатель жидких сред котельного оборудования и оборудования водо-подготовки, pH.

Программное обеспечение

Комплекс автоматизированный измерительно-управляющий "КИ-4ЭБ-ТЭЦ-22 "Южная"-ТГК-1" работает под управлением лицензионного программного обеспечения "SPPA-T3000", версия "04.29.02"

На базе ПО "SPPA-T3000", под задачи "Комплекса автоматизированного измеритель-но-управляющего "КИ-4ЭБ- ТЭЦ-22"Южная"-ТГК-1" выполнен проект ИА.578.РП-АТХ "TEC 22_South".

Проект ИА.578.РП-АТХ на базе лицензионного ПО "SPPA-T3000", однократно инсталлированный в серверы, инженерные и рабочие станции комплекса, обеспечивает защиту от непреднамеренных и преднамеренных вмешательств в программное обеспечение комплекса.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО. Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Уровень защиты ПО согласно МИ 3286-2010 - "С"

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации. Поверка

осуществляется в соответствии с методикой "ГСИ. Комплекс автоматизированный измери-тельно-управляющий «КИ-4ЭБ- ТЭЦ-22"Южная"-ТГК-1». «Методика поверки», ИА.578.РП-АТХ-МП, утвержденной ФГУП ВНИИМС в январе 2012 г.

Основное поверочное оборудование:

-    калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);

-    калибратор тока "мАcal-R", диапазон генерирования тока 0....24 мА, пределы основной погрешности ± 0,05 % ВПИ;

-    магазин сопротивлений Р4831, КТ 0,05.

Сведения о методах измерений

изложены в руководстве по эксплуатации ИА.578.АТХ.РЭ.

1.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

2.    Техническое задание. "Автоматизированная система управления технологическими процессами оборудования блока №4 ТЭЦ-22"Южная"-филиал ОАО "ТГК-1"

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
