| Номер в госреестре | 49480-12 |
| Наименование СИ | Счетчики холодной воды крыльчатые, холодной и горячей воды (универсальные) крыльчатые |
| Обозначение типа СИ | СВХ-25, СВХ-32, СВХ-40, СВХ-50, СВУ-25, СВУ-32, СВУ-40, СВУ-50 |
| Изготовитель | ООО "Кредо", г.Челябинск |
| Год регистрации | 2012 |
| Срок свидетельства | 18.01.2022 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
Счетчики холодной воды крыльчатые СВХ-25, СВХ-32, СВХ-40, СВХ-50, холодной и горячей воды (универсальные) крыльчатые СВУ-25, СВУ-32, СВУ-40, СВУ-50 (далее - счетчики) предназначены для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищнокоммунальном хозяйстве.
Принцип действия счетчиков основан на измерении объема протекающей воды по количеству оборотов крыльчатки.
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики выпускаются в двух исполнениях:
- счетчики для измерения объема воды с температурой в диапазоне (5 - 40) оС (цвет синий): СВХ-25, СВХ-32, СВХ-40, СВХ-50;
- счетчики для измерения объема воды с температурой в диапазоне (5 - 90) оС (цвет красный): СВУ-25, СВУ-32, СВУ-40, СВУ-50.
Счетчики имеют диаметры условного прохода (ДУ) (25; 32; 40; 50) мм и метрологический класс А или В.

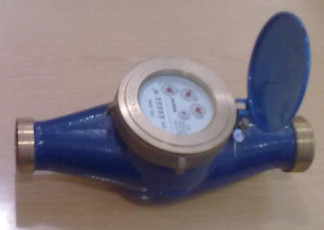

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм3/имп. Счетчики соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150. Счетчики выпускаются под торговыми марками «РОСКОНТРОЛЬ», «YOUNIO». Внешний вид счетчиков представлен на рисунке 1.
| Наименование характеристики | г | Значение характеристики | ||
| Диаметр условного прохода (ДУ), мм | 25 | 32 | 40 | 50 |
| Минимальный расход Qmin, м /ч: - класс В - класс А | 0,07 0,14 | 0,12 0,24 | 0,2 0,4 | 0,3 0,6 |
| Переходный расход Qt, м /ч: - класс В - класс А | 0,28 0,35 | 0,48 0,6 | 0,8 1,0 | 1,2 1,5 |
| Номинальный расход Qn, м /ч | 3,5 | 6 | 10 | 15 |
| Максимальный расход Qmax, м /ч | 7 | 12 | 20 | 30 |
| Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax | ±5 ±2 | |||
| Цена наименьшего деления индикаторного устройства, м3 | 0,0001 | 0,001 | ||
| Емкость индикаторного устройства, м3 | 99999 | 999999 | ||
| Максимальное рабочее давление, МПа | 1,6 | |||
| Порог чувствительности, м /ч | 0,5Qmin | |||
| Г абаритные размеры (длина х ширина х высота), мм, не более | 260*105* 120 | 260*105* 120 | 300*125* 155 | 300*125* 185 |
| Масса, кг, не более | 2,2 | 2,5 | 4,5 | 6,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35 °С, % | от 5 до 50 от 84 до 106,7 до 95 | |||
| Средняя наработка на отказ, ч, не менее: - для исполнений СВХ - для исполнений СВУ | 100000 70000 | |||
| Средний срок службы, лет, не менее | 12 | |||
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Таблица 2 - Комплектность поставки счетчиков
| Наименование | Количество, шт | Примечание |
| Счетчик | 1 | |
| Монтажный комплект (прокладки, щтуцеры, гайки) | 1 | |
| Паспорт | 1 |
осуществляется по ГОСТ 8.156-83.
Эталоны, применяемые при поверке:
- установка поверочная расходомерная Поток ПУ-200. Диапазон расхода (0,01 - 180) м /ч. Пределы допускаемой относительной погрешности ± 0,3 %.
Методика измерений приведена в ГОСТ Р 50601-93.
Нормативные документы, устанавливающие требования к счетчикам холодной воды крыльчатым СВХ-25, СВХ-32, СВХ-40, СВХ-50 холодной и горячей воды (универсальным) крыльчатым СВУ-25, СВУ-32, СВУ-40, СВУ-50:
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.
ТУ 4213-001-61309792-2010 Счетчики холодной и горячей воды СВУ, СВГ, СВХ. Технические условия.
При осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 6811 |
| Поверителей | 102 |
| Актуальность данных | 08.12.2024 |
