Установка поверочная ППУ-Х 50200, 49485-12

Назначение

Установка поверочная ППУ-Х 50200 предназначена для воспроизведения объемного расхода жидкости.

Описание

Принцип действия установки поверочной ППУ-Х 50200 основан на воспроизведении расхода рабочей жидкости при помощи насосов и измерении объема этой жидкости эталонными средствами измерений.

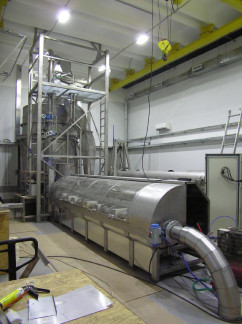

В состав установки поверочной ППУ-Х 50200 (заводской номер 11 2010. 068) входят весы электронные K модификации KCC 300 с заводским номером 3178945 и весы на тензодат-чиках SLC 610, расходомеры электромагнитные Promag с заводскими номерами DA0FF519000, DA0FEA19000, DA0FE819000, A30E5C19000, накопительный резервуар, система подготовки и подачи измеряемой среды, измерительный участок и система управления, сбора и обработки данных.

Поверяемый расходомер устанавливается в измерительный участок системы, состоящий из зажимных устройств, запорной арматуры, датчиков давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур, проходит через блок эталонных расходомеров и измерительный участок. Далее, в зависимости от типа поверяемого прибора, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки данных в автоматическом режиме сравнивает полученные показания поверяемого прибора и эталонного средства измерений. Система управления, сбора и обработки данных состоит из силового шкафа, персонального компьютера с программным обеспечением и контроллера. Контроллер в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от поверяемых расходомеров и различных устройств, входящих в состав установки.

Программное обеспечение установки поверочной ППУ-Х 50200 автономное.

Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, вывод мгновенных и осредненных данных по всем каналам, обеспечение диагностики.

Уровень защиты программного обеспечения установки поверочной ППУ-Х 50200 от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установки поверочной ППУ-Х 50200.

Технические характеристики

Диапазон воспроизводимых расходов, м1/ч    от 0,02 до 500 Пределы допускаемой относительной погрешности установки при измерении объемного расхода, %, равны

при применении весовых устройств,    ± 0,055

при применении эталонных расходомеров-счетчиков    ± 0,2

Диаметр условного прохода поверяемых приборов, мм    от 50 до 200 Количество одновременно

поверяемых приборов, шт.    от 2 до 5 Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

-    температура, оС    от 15 до 25

-    давление, МПа    от 0,4 до 1,0 Габаритные размеры, мм, не более    11500 x 3200 x 7600 Напряжение питания, В    380 ± 38/220 ±22 Частота, Гц    50 ± 2 Потребляемая мощность, кВт, не более    110

Условия эксплуатации:

-    температура окружающего воздуха, °С    от 15 до 25

-    относительная влажность окружающего воздуха, %    от 30 до 80

-    атмосферное давление, кПа    от 86 до 107 Средняя наработка на отказ, ч    20 000 Средний срок службы установки, лет, не менее    10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная ППУ-Х 50200    - 1 шт.;

-    Руководство по эксплуатации    - 1 экз.;

-    Методика поверки    - 1 экз.

Поверка

осуществляется по документу МП 49485-12 «Инструкция. ГСИ. Установка поверочная ППУ-Х 50200. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 16.12.2011 г.

Средства поверки:

-    весы электронные К, НПВ 52 кг, погрешность ± 0,5 г;

-    набор гирь (1 кг - 10 кг) F1 по ГОСТ 7328-2001.

Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.

Сведения о методах измерений

Нет сведений.

Нормативные и технические документы, устанавливающие требования к установке поверочной ППУ-Х 50200

1.    ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 - 10 м3/с»;

2.    ГОСТ 8.374-80 «Государственный специальный эталон и общесоюзная поверочная

8    2 3

схема для средств измерений объемного расхода жидкости в диапазоне 2,810- -2,810- м /с»;

Рекомендации к применению

- единицы величин, эталоны единиц величин и средства измерений, к которым установлены обязательные требования.
