Системы измерительные регистрирующие СЕЙТРОНИК СИР-ПГ-300, 49490-12

Назначение

Системы измерительные регистрирующие «СЕЙТРОНИК СИР-ПГ-300» (далее -системы) предназначены для измерений давления и расхода (утечек) испытательной среды через затвор арматуры.

Описание

Конструкция систем состоит из датчика давления с резьбовым присоединением к зоне контроля давления и кабелем для подключения к блоку сопряжения, датчиков утечки воды и воздуха с кабелями для подключения к блоку сопряжения и входными штуцерами для подвода утечки воды и воздуха.

В зависимости от диапазона измерений давления испытательной среды исполнения системы имеют обозначения, приведенные в таблице 1.

Таблица 1

Принцип действия систем основан на оптоэлектронном методе фиксации контроля капель воды, отрывающихся от сопла при испытаниях арматуры водой и пузырьков воздуха при испытаниях воздухом.

В результате измерений давления и утечки рабочей среды система формирует протокол испытаний. Протокол испытаний отображается на мониторе, может сохраняться на жестком диске и распечатываться на принтере.

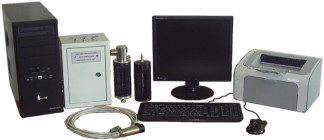

Фотография общего вида

Пломбирование систем осуществляется один раз изготовителем при выпуске из производства в виде наклейки с изображением товарного знака предприятия-изготовителя на переднюю панель - дверцу и боковую стенку корпуса блока сопряжения.

Программное обеспечение

Программное обеспечение функционирует под управлением операционной системы Windows.

Поставляемая с системой программа ARMATURA.EXE позволяет осуществлять:

-    измерение давления и величины утечек;

-    отображение результатов измерений;

-    настройку режимов работы и параметров обработки данных;

-    калибровку системы при измерении давления и утечки;

-    распечатку протоколов с результатами измерений на бумажном носителе;

-    сохранение результатов испытаний.

Идентификационные данные метрологически значимого программного обеспечения, находящегося в библиотеке Bibl.dll, приведены в таблице 2.

Таблица 2

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

Условия эксплуатации:

-    температура окружающего воздуха, °С    от +5 до +40

-    относительная влажность воздуха (при плюс 25°С), %    от 30 до 80

-    атмосферное давление, кПа    от 84 до 106,7 Условия транспортирования:

-    в части воздействия климатических факторов внешней среды по группе 2 ГОСТ 22261 условиям

хранения 3) при температуре    от минус 25 до плюс 55°С

- в части воздействия

механических факторов по ГОСТ 23216    легкие

Степень защиты, обеспечиваемая оболочкой IP40.

Уровень индустриальных радиопомех, создаваемых системами не превышает значений, установленных для оборудования класса Б по ГОСТ Р 51318.22-2006.

Системы соответствуют критерию качества функционирования класса А при воздействии:

-    воздушного электростатического разряда со степенью жесткости 1 по ГОСТ Р 51317.4.2-99;

-    наносекундных импульсных помех со степенью жесткости 2 по ГОСТ Р 51317.4.4-99;

-    микросекундных импульсных помех со степенью жесткости 2 по ГОСТ Р 51317.4.5-99;

-    динамических изменений напряжения электропитания со степенью жесткости 2 по ГОСТ Р 51317.4.11-2007.

Знак утверждения типа

Знак утверждения типа наносится на табличку методом пьезоструйной печати, которая устанавливается на передней панели корпуса блока сопряжения, на титульном листе руководства по эксплуатации типографским способом в левом верхнем углу.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документу «Система измерительная регистрирующая «СЕЙТРОНИК СИР-ПГ-300». Методика поверки. 42.1451.96.00.000 МП», утверждённому руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 15 декабря 2011 г.

Перечень основных средств поверки представлен в таблице 5. Таблица 5

Сведения о методах измерений

Методика измерений приведена в разделе 3 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к системам измерительным регистрирующим «СЕЙТРОНИК СИР-ПГ-300»

1.    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2.    ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

3.    ГОСТ 8.510-02 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
