| Номер в госреестре | 49491-12 |
| Наименование СИ | Уровни электронные |
| Обозначение типа СИ | Talyvel 5 |
| Изготовитель | "Taylor Hobson Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Уровни электронные Talyvel 5 (далее по тексту - уровни) предназначены для измерений угла наклона поверхностей в отраслях машиностроительного и авиастроительного комплекса, а также в промышленном строительстве.
Принцип действия уровня электронного Talyvel 5 основан на преобразовании индуктивным способом угловых перемещений маятника датчика, расположенного в корпусе уровня, в изменения напряжения, пропорциональные этим перемещениям, которые усиливаются и обрабатываются электронным блоком. Электрическая схема прибора - мост, который сбалансирован в положении, когда маятник находится на равном расстоянии от катушек преобразователя. При наклоне уровня происходит разбалансировка моста, и с диагонали моста снимается измерительный сигнал, который пропорционален углу наклона.
Измерение осуществляется методом непосредственной оценки.

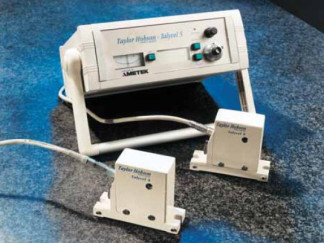

Прибор состоит из двух модулей: блока уровня и электронного блока.
На блоке уровня имеются разъем для подключения электронного блока; винт, закрепляющий маятниковый датчик во время транспортировки, и микровинт для установки нуля.
Индикатор электронного блока позволяет получать результаты измерений в цифровом виде со знаком их отклонений или снимать показания по стрелочному индикатору. Кроме того, предусмотрен выбор оператором единиц измерения и режимов работы уровня.
Задняя панель электронного блока имеет два разъема для подключения блоков уровней, а также снабжена гнездом для подключения к компьютеру для обработки результатов измерений.
При определении взаимного расположения поверхностей в уровне используется дифференциальная схема. Для этого два блока уровня, расположенные на разных поверхностях подключаются к двум разъемам электронного блока. На панели переключателем выбирается дифференциальный режим работы. Результат измерения в этом режиме - разность показаний уровней.
Для расширения диапазона применения уровни снабжаются основанием 112/2316 (Рис.1 б), служащим регулируемой базой при определении отклонений от прямолинейности и плоскостности; основанием для установки на цилиндрические поверхности длиной 300 мм 112/2314 (Рис.1 в) для определения отклонений от прямолинейности направляющей цилиндра. Специальное приспособление 112/2313 (Рис.1 г) позволяет использовать стандартный уровень Talyvel 5 в качестве рамного, что обеспечивает измерение отклонения положения вертикальных поверхностей со стороной 200 мм.
Питание уровня осуществляется от аккумуляторных батарей и от сети.
г)
Уровни электронные Talyvel 5 используют программное обеспечение ElectroOptics, которое позволяет по результатам измерений проводить расчет параметров отклонений от плоскостности или прямолинейности, сохранять полученные результаты и выводить их на печать.
Весь исходный код и вычислительный алгоритм ElectroOptics расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ElectroOptics | ElectroOptics | rev.6.0.20 | 35FFDCE3 | MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.
| Диапазон измерений | ±600" (±3 мм/м) | ||
| Пределы допускаемой абсолютной погрешности | (0,2" ±0,03 •a), где a - измеряемая величина в " | ||
| Подключение к компьютеру | И | нтерфейс RS232 | |
| Г абаритные размеры, мм | длина | ширина | высота |
| - блок уровня | 100 | 32 | 80 |
| - электронный блок | 270 | 210 | 110 |
| Масса, кг, не более | |||
| - блок уровня | 1 | ||
| - электронный блок | 5 | ||
| Напряжение питающей сети, В | 12 | ||
| Время работы от аккумуляторов, часов, не менее | 40 | ||
| Диапазон рабочих температур, °С | 20±10 | ||
| Относительная влажность воздуха, %, не более | 80 | ||
Знак утверждения типа наносится на Руководство по эксплуатации типографским методом и на заднюю панель прибора методом наклеивания.
| Наименование | Количество | Примечание |
| Блок уровня Talyvel 5 | 1 шт. | |
| Электронный блок | 1 шт. | |
| Стандартный кабель 3,5 м | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Приспособления: 112/2313; 112/2314; 112/2316 | по 1 шт. | По заказу |
| Программное обеспечение ElectroOptics | По заказу |
осуществляется в соответствии с документом по поверке МП 49491-12 «Уровни электронные Talyvel 5. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 г. и включенным в комплект поставки прибора.
Основные средства поверки:
Экзаменатор эталонный I разряда М-055, с пределом допускаемой погрешности ±(0,6+2-а-10-4), где а - измеренное значение в мкм/м; плита поверочная КТ 2 ГОСТ 10905-86.
Метод измерений изложен в разделе «Инструкция по использованию» руководства по эксплуатации «Talyvel 5».
Нормативные и технические документы, устанавливающие требования к уровням электронным Talyvel 5
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения плоского угла».
Техническая документация фирмы-изготовителя «Taylor Hobson Ltd.», Великобритания.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
