Номер в госреестре | 49494-12 |
Наименование СИ | Весы электронные |
Обозначение типа СИ | Pocket Truck |
Изготовитель | "ZDAS, a.s.", Чехия |
Год регистрации | 2012 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы электронные Pocket Truck Назначение средства измерений
Весы электронные Pocket Truck (далее - весы), предназначены для статического измерения массы металла на ОАО «Оскольский электрометаллургический комбинат» (ОЭМК), г. Старый Оскол.

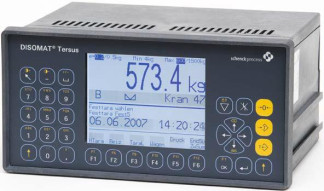

Конструктивно весы состоят из грузоприемного устройства (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания») и индикатора (весоизмерительного прибора с аналого-цифровым преобразователем и дисплеем для отображения результата взвешивания) DISOMAT B plus (изготовитель - фирма «SCHENCK PROCESS GmbH», Германия, госреестр № 33648-06). В состав грузоприемного устройства (ГПУ) входит грузоприемная платформа с механизмом перемещения тележки с взвешиваемым грузом и комплекта из восьми датчиков весоизмерительных тензорезисторных RTN Schenk (изготовитель - фирма «SCHENCK PROCESS GmbH», Германия, № госреестра 34215-07), установленных в приямок в узлы встройки.
Общий вид весов показан на рисунке 1.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты взвешивания выводятся на дисплей весоизмерительного прибора.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство первоначальной установки нуля (T.2.7.2.4);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство выбора единиц измерений (2.1).
Весы оснащены интерфейсами RS 232 и RS 485, которые позволяют подключать различные периферийные устройства (принтер, вторичный дисплей, ПК).
Знак поверки в виде наклейки наносится на корпус индикатора рядом. Место нанесения поверительного клейма, а также схема пломбировки корпуса интерфейсного разъема индикатора DISOMAT B plus от несанкционированного доступа к функциям юстировки и изменения программного обеспечения приведена на рисунках 2 и 3.
:: | 1 | г И1 |
3
Переключатель юстировки в положении «защита от несанкционированного доступа».
3
3
/
S
3
□
э
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки (рис. 3). ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Доступ к изменению настроек и данных измерений защищен паролем, а дата и время изменения параметров юстировки и настройки фиксируются в журнале событий весов. Эта информация может быть выведена на табло весов, а ее изменения извне невозможны. Таким образом, защита ПО, параметров юстировки и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 3286-2010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который может быть вызван в меню индикатора DISOMAT B plus (п. 52 «Dispay version»). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
* | * | VWW 20450/003 | * | * |
31.08.2007 |
* Примечание - Наименование ПО, идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется при идентификации встроенного ПО весов.
Максимальная нагрузка (Max), кг............................................................................................10000
Минимальная нагрузка (Min), кг..................................................................................................100
Поверочное деление (e) и действительная цена деления шкалы (d), кг.......................................5
Число поверочных делений (n)...................................................................................................2000
Диапазон уравновешивания тары.....................................................................................100% Max
Пределы допускаемой погрешности при поверке, кг
от 0 до 2500 кг включительно.......................................................................................± 2,5
от 2500 кг до 10000 кг включительно.............................................................................± 5
Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке.
- напряжение, В................................................................................................................220
- частота, Гц....................................................................................................................50±1
Условия эксплуатации:
- диапазон рабочих температур, °С:................................................от плюс 5 до плюс 40
- относительная влажность воздуха при 20 °С, % не более...........................................80
Вероятность безотказной работы за 1000 ч................................................................................0,92
Габаритные размеры весов (длина; ширина; высота), мм, не более:..................11460х1610х505
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы в сборе............................
1 шт. 1 экз. 1 экз.
2. Руководство по эксплуатации
3. Методика поверки..................
осуществляется в соответствии с документом МП 49494-12 «Весы электронные Pocket Truck. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС».
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.
«Весы электронные Pocket Truck. Руководство по эксплуатации», раздел 3 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам электронным Pocket Truck
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы «ZDAS, a.s.», Чешская Республика
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- при осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров;
- выполнение государственных учетных операций.
Зарегистрировано поверок | 30 |
Поверителей | 2 |
Актуальность данных | 08.11.2024 |
