| Номер в госреестре | 49495-12 |
| Наименование СИ | Стенды измерительные бокового увода автомобилей |
| Обозначение типа СИ | 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T |
| Изготовитель | "ACTIA MULLER", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды измерительные бокового увода автомобилей: 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T предназначены для предварительной оценки углов установки колес автомобиля путем измерений смещения траектории движения автомобиля от прямолинейного направления движения при его прокатывании через подвижные измерительные пластины. Смещение измеряется в метрах на километр пути.

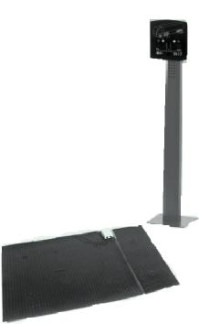

Стенд измерительный бокового увода автомобилей: 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T представляет собой измерительную платформу, установленную на уровне пола, перемещающуюся налево или направо в зависимости от геометрии установки движущегося по ней колеса. Смещение платформы преобразуется в электрический сигнал преобразователем перемещения и позволяет измерять боковой увод как для передней, так и для задней осей автомобилей. Измерения выполняются следующим образом: измеряется величина смещения платформы, и результат измерений пересчитывается в единицы отношения смещения измерительной платформы на один километр линейного перемещения автомобиля: м/км.
В конструкцию стендов измерительных бокового увода колес автомобилей 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T входят:
- подвижная пластина для измерений бокового увода с измерительным датчиком смещения;
- датчик присутствия колеса;
- платформа снятия нагрузки с колес;
- устройство обработки данных.
Для стендов измерительных бокового увода автомобилей: 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL устройство обработки данных входит в состав приборной стойки комплексов измерительных производства фирмы «ACTIA MULLER».
Для стендов измерительных бокового увода автомобилей: 8610PL, 8610T устройство обработки данных выполнено в виде самостоятельной стойки. В состав последней входит микропроцессор, жидкокристаллический дисплей и печатающее устройство.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование предварительных усилителей тензометрических измерительных датчиков, задней крышки приборной стойки, а также корпуса персонального компьютера, находящегося внутри приборной стойки.
| Наименование характеристики | Значение характеристики |
| Диапазон: - перемещений измерительной платформы, мм - измерений бокового увода автомобиля, м/км | ±17 ±20 |
| Пределы погрешности измерений бокового увода автомобиля, м/км, в диапазоне: - (0—10) м/км, - (10-20) м/км | ±0,2 м/км ±2% |
| Рекомендуемый диапазон скоростей движения автомобиля по измерительной платформе, км/ч | 6-15 |
| Г абаритные размеры измерительной пластины, не более, мм | 800х600 |
| Масса измерительной пластины, не более, кг | 60 |
| Рабочий диапазон температур, °С | 0 -50 |
| Питание от сети переменного тока | 380/220В±10%,частотой 50Гц |
| Питание от сети постоянного тока | +12/-12 В |
Программное обеспечение служит для управления функциями стендов, обработки полученных данных, а также для хранения и вывода результатов измерений.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового «идентификатора» |
| MULLER BEM 10000 MULLER BEM 20000 | BM 10000 BM 20000 | 2.2.17.0 1.2.0.0 | 67DD 3530 67DD 3530 | Checksum-16 Checksum-16 |
Программное обеспечение зарегистрировано как интеллектуальная собственность фирмы «ACTIA MULLER», защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010
наносится на приборную стойку стендов измерительных бокового увода колес автомобилей 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- стенд измерительный бокового увода колес автомобилей в комплекте;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
осуществляется в соответствии с МП АПМ 42-11 «Стенды измерительные бокового увода колес автомобилей 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в декабре 2011 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
| № п/п | Наименование и тип средства поверки | Основные технические характеристики |
| 1. | Штангенциркуль по ГОСТ 166-89 | (0^150) мм |
Методика выполнения измерений приведена в документе «Стенды измерительные бокового увода колес автомобилей 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измерений -стендам измерительным бокового увода колес автомобилей 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T
1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;
2. Техническая документация фирмы «ACTIA MULLER», Франция.
- применяются вне сферы государственного регулирования обеспечения единства измерений.
