| Номер в госреестре | 49496-12 |
| Наименование СИ | Весы для взвешивания листов |
| Обозначение типа СИ | SMS-40 |
| Изготовитель | "SMS Siemag AG" ("СМС Зимаг Акциенгезельшафт"), Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы для взвешивания листов SMS-40 (далее - весы) предназначены для взвешивания стального листового проката, транспортируемого рольгангом прокатного стана.
Принцип действия весов заключается в преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально этой силе. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок весоизмерительного прибора, где суммарный сигнал преобразуется в цифровой код. Значение массы груза отображается на цифровом табло весоизмерительного прибора.

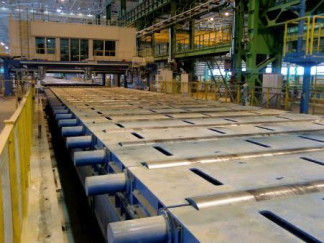

Весы состоят из грузоприемного устройства, включающего двухсекционную грузоприемную платформу, установленную на восьми датчиках, весоизмерительного прибора, распределительной коробки и кабелей линий связи датчиков с весоизмерительным прибором. Внешний вид весов приведен на рисунке 1.
Грузоприемная платформа выполнена в виде двух цельносварных секций прямоугольной формы. В верхние части секций вмонтированы элементы рольганга, транспортирующего листы стального проката. Секции грузоприемной платформы опираются на весоизмерительные датчики через вмонтированные в конструкцию секции узлы встройки, при помощи которых нагрузка от взвешиваемого груза передается весоизмерительным датчикам.
Весоизмерительные тензорезисторные датчики модели PR6221 (далее - датчики) производства «Sartorius Hamburg GmbH», Германия, (внесены в Госреестр СИ, рег. № 31681-06) предназначены для преобразования статической и медленно меняющейся нагрузки в электрический сигнал.
Весоизмерительный прибор модели PR 5610 (далее - прибор) производства «Sartorius Hamburg GmbH», Германия, (внесен в Госреестр СИ РФ, рег. № 31686-06) предназначен для измерения и преобразования аналоговых выходных сигналов тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации внешнему электронному оборудованию.
Программное обеспечение (ПО) весоизмерительного прибора - встроенное, загружается при изготовлении весоизмерительного прибора фирмой-изготовителем. ПО предназначено для обработки сигналов весоизмерительных датчиков и отображения результата измерения массы. В процессе эксплуатации изменение ПО невозможно.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО весоизмерительного прибора PR 5610 | ProController 03.00.01 | Rev 2007-11-20 1158-43 | 97E05473 | контрольная сумма (CRC) |
Уровень защиты ПО весоизмерительного прибора PR 5610 от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Для защиты от несанкционированного изменения настроек и калибровочных характеристик весоизмерительного прибора на плате контроллера, расположенной внутри корпуса прибора, имеются блокировочные контакты, при размыкании которых изменение настроек и характеристик прибора невозможно. Доступ внутрь корпуса прибора невозможен без повреждения мастичной пломбы, которой пломбируется один из винтов на лицевой панели.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО весоизмерительного прибора PR 5610 не оказывает влияния на метрологические характеристики весов SMS-40.
| Наименование параметра | Значение |
| Класс точности весов по ГОСТ Р 53228-2008 | средний (III) |
| Цена поверочного деления (е) и дискретность отсчета (d), кг | 10 |
| Наибольший предел взвешивания (Max), кг | 40000 |
| Наименьший предел взвешивания (Min), кг | 200 |
| Пределы допускаемой абсолютной погрешности при поверке (первичной, периодической, внеочередной и т.д.), кг, в диапазонах взвешивания: - от 200 кг (Min) до 5000 кг (500е), включ. - св. 5000 кг (500е) до 20000 кг (2000е), включ. - св. 10000 кг (2000е) до 40000 кг (Max), включ. | ±0,5 е = ±5 ±1,0е = ±10 ±1,5е = ±15 |
| Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке | |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±2,5 |
| Предел реагирования весов, кг | 14 |
| Время непрерывной работы весов, ч, не менее | 8 |
| Параметры электропитания: - напряжение питания, В - частота питающего напряжения, Гц - потребляемая мощность, В-А, не более | от 187 до 242 от 49 до 51 25 |
| Габаритные размеры грузоприемной платформы, мм, не более: - длина - ширина - высота | 24000 6800 1450 |
| Масса грузоприемной платформы, кг, не более: | 60000 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | от 5 до 35 80 |
наносится способом наклейки на табличку, закрепленную на грузоприемной платформе весов, а также типографским способом на титульные листы Паспорта и Руководства по эксплуатации в их верхней части слева.
| Наименование | Обозначение (шифр) | Кол-во, шт. |
| 1 Грузоприемное устройство в составе: - грузоприемная платформа - датчик весоизмерительный тензорезисторный | PR6221/20t C4 | 1 1 |
| 2 Прибор весоизмерительный | PR 5610 | 1 |
| 3 Комплект соединительных кабелей | 1 | |
| 4 Эксплуатационная документация в составе: - Паспорт - Руководство по эксплуатации | ВМЗ.000.001-2011 ПС ВМЗ.000.001-2011 РЭ | 1 1 |
осуществляется по Приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Эталоны, применяемые при поверке:
- гири класса точности М1 по ГОСТ 7328-2001 массой от 1 до 2000 кг.
Методика измерений входит в состав документа ВМЗ.000.001-2011 «Весы для взвешивания листов SMS-40. Руководство по эксплуатации», входящего в комплект поставки.
Нормативные и технические документы, устанавливающие требования к весам для взвешивания листов SMS-40
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания.
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная по
верочная схема для средств измерений массы.
3 Техническая документация «SMS Siemag AG», Германия.
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
