| Номер в госреестре | 49499-12 |
| Наименование СИ | Аппаратура программно-технических средств |
| Обозначение типа СИ | Дубна |
| Изготовитель | ОАО "Приборный завод "Тензор", г.Дубна |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Аппаратура программно-технических средств «Дубна» (АПТС «Дубна») Назначение средства измерений
Аппаратура программно-технических средств «Дубна» (АПТС «Дубна») (далее -аппаратура) предназначена для измерений и измерительных преобразований аналоговых выходных сигналов от первичных измерительных преобразователей, вычислений и преобразований данных, регистрации и хранения измеренных и вычисленных значений, приема и обработки цифровых сигналов, формирования аналоговых и цифровых сигналов на основе измерений и вычислений параметров технологических процессов.
Принцип действия аппаратуры заключается в приеме унифицированных аналоговых и дискретных входных сигналов и преобразовании аналоговых входных сигналов в цифровую форму, обработку принятых входных сигналов по заданному алгоритму, вывод результатов обработки к объекту управления в виде аналоговых и дискретных сигналов управления.
Аппаратура является проектно-компонуемым изделием. Состав аппаратуры переменный и позволяет реализовывать системы контроля и управления различной конфигурации.
Базовыми элементами аппаратуры являются:
- шкафы приборные (ШП) напольного и навесного исполнений, включающие в себя основной и резервный блоки питания аппаратуры, модули терминальные, компьютеры центральные, узлы коммуникационных элементов, панельную станцию и др.
- программируемые контроллеры, состоящие из каркасов для установки электронных модулей: модулей процессоров, модулей аналогового и дискретного ввода/вывода и управления (МВВУ), модулей электропитания программируемых контроллеров, модулей электропитания датчиков с унифицированными выходными сигналами тока и напряжения.
Входные и выходные сигналы аппаратуры поступают к программируемым контроллерам, которые производят первичную обработку входных сигналов и реализуют алгоритмы управления технологическими процессами. От программируемых контроллеров сигналы выводятся к внешним устройствам через модули терминальные. Модули терминальные имеют в своем составе фильтры, которые повышают помехоустойчивость аппаратуры.
Через интерфейсы связи RS 485 программируемые контроллеры и компьютеры центральные объединены двумя внутренними информационными сетями - основной и резервной.
Интерфейсы связи с устройствами верхнего уровня (основной и резервный) формируются узлом коммуникационных элементов. Узел коммуникационных элементов обеспечивает различные виды проводных и оптических интерфейсов связи с внешними устройствами.
Аппаратура выпускается в ШП четырех исполнений - ШП1, ШП2, ШП3, ШП4, отличающихся количеством программируемых контроллеров.

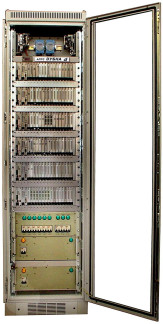

Внешний вид аппаратуры, выполненной в ШП напольного исполнения
Программное обеспечение аппаратуры состоит из встроенного и автономного программного обеспечения.
Прием входных сигналов и преобразование аналоговых входных сигналов в цифровую форму поддерживается встроенным программным обеспечением, являющейся метрологически значимой частью программного обеспечения.
Автономное программное обеспечение разрабатывается пользователем аппаратуры для решения задачи управления технологическим процессом и использует данные из встроенного программного обеспечения.
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии програм много обеспечения | Цифровой идентификатор программного обеспечения (контр. сумма) | Алгоритм вычисления цифрового идентифи катора программного обеспечения |
| Метрологически значимая часть программного обеспечения модулей процессора (МП-1) | ПО модуля МП | 3 | 8B90 Hex | CRC-16 |
| Программное обеспечение модулей ввода аналоговых сигналов (МАС...МАС-5) | ПО модуля МАС | 13 | 9131 Hex | CRC-16 |
| Программное обеспечение модулей ввода сигналов от термосопротивлений (МТС. МТС-4) | ПО модуля МТС | 16 | 8374 Hex | CRC-16 |
| Программное обеспечение модулей ввода сигналов от термоэлектрических преобразователей (МТП...МТП-3) | ПО модуля МТП | 7 | 6344 Hex | CRC-16 |
| Программное обеспечение модулей аналогового управления (МАУ.МАУ-3) | ПО модуля МАУ | 3 | 0CB8 Hex | CRC-16 |
| Программное обеспечение компьютера центрального (КЦ) | TxProxyCe | 1 | 750 Дес. | CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Для обеспечения защиты программного обеспечения программируемых контроллеров от преднамеренных искажений обеспечивается пломбирование одного из крепежных винтов модулей.
Максимальное значение результата преобразования входного сигнала:
- в типовых дискретах аналоговых модулей МВВУ
4500
20000
- в дискретах, соответствующих 1 мкА (для токовых входов)
- в дискретах, соответствующих 1 мВ (для потенциальных входов)
Функция преобразования
10000 Y = K*X1
от 4 до 20 от 0 до 5 от 0 до 20
Диапазоны входных унифицированных сигналов силы постоянного тока при нормальной точности преобразования (в зав. от исполнения МВВУ), мА
Диапазоны входных унифицированных сигналов напряжения при нормальной точности преобразования (в зав. от исполнения МВВУ), В
от минус 10 до плюс 10 от 0 до плюс 10 от минус 1 до плюс 1
Пределы основной допускаемой приведенной погрешности при нормальной точности преобразования входных сигналов силы постоянного тока и напряжения, %
±0,3
±0,2
Пределы дополнительной приведенной погрешности при нормальной точности преобразования входных сигналов силы постоянного тока и напряжения на каждые 10 °С, %
Диапазоны входных унифицированных сигналов силы постоянного тока при высокой точности преобразования (в зав. от исполнения МВВУ), мА
от 4 до 20 от 0 до плюс 10
±0,2
±0,05
от минус 50 до плюс 200 от минус 50 до плюс 650
Диапазоны входных унифицированных сигналов напряжения при высокой точности преобразования (в зав. от исполнения МВВУ), В
Пределы основной допускаемой приведенной погрешности при высокой точности преобразования входных и выходных сигналов силы постоянного тока и напряжения, %
Пределы дополнительной приведенной погрешности при высокой точности преобразования входных и выходных сигналов силы постоянного тока и напряжения на каждые 10 °С, %
Диапазоны измерения температуры при использовании МВВУ термопреобразователей сопротивления (в зав. от исполнения МВВУ):
- медные термопреобразователи сопротивления, °С
- платиновые термопреобразователи сопротивления, °С
Пределы основной допускаемой приведенной погрешности при преобразовании входных сигналов от термопреобразователей сопротивления, %
Пределы дополнительной допускаемой приведенной погрешности при преобразовании входных сигналов от термопреобразователей
сопротивления на каждые 10 °С, % ±0,2
Диапазоны измерения температуры при использовании МВВУ термоэлектрических преобразователей
( в зав. от исполнения МВВУ), °С от 0 до плюс 1300
Диапазоны входных сигналов при преобразовании сигналов от термоэлектрических преобразователей
| (в зав. от исполнения МВВУ), мВ | от | 0 | до | 49,108 |
| от | 0 | до | 45,119 | |
| от | 0 | до | 13,159 |
Пределы основной допускаемой приведенной погрешности при преобразовании сигналов от термоэлектрических преобразователей, % ±0,3
Пределы дополнительной приведенной погрешности при преобразовании
сигналов от термоэлектрических преобразователей на каждые 10°С, % ±0,2
Максимальное количество дискретных сигналов Уровни входных дискретных сигналов, В
- логический «0»
- логическая «1»
Уровни выходных дискретных сигналов:
- максимальное коммутируемое напряжение, В
- максимальный коммутируемый ток, А
| Наименование параметра | ШП1 | ШП2 | ШП3 | ШП4 |
| Максимальное количество входных аналоговых сигналов при нормальной точности преобразования | 752 | 384 | 256 | 128 |
| Максимальное количество входных аналоговых сигналов при высокой точности преобразования | 376 | 192 | 128 | 64 |
| Максимальное количество выходных аналоговых сигналов | 376 | 192 | 128 | 64 |
| Максимальная мощность, потребляемая оборудованием, установленном в ШП, В-А | 500 | 400 | 300 | 100 |
| Максимальная мощность, потребляемая внешним оборудованием, электропитание которого осуществляется от аппаратуры, Вт | 250 | 250 | 250 | 200 |
| Г абаритные размеры, мм | 620х900х2200 | 620х420х2200 | 620х820х1400 | 440х230х520 |
| Масса, кг | 300 | 170 | 120 | 30 |
1328
от 0 до плюс 10 от плюс 18 до плюс 30
Интерфейсы связи (в зав от исполнения узла коммуникационных элементов)
Электропитание:
-напряжение, В
- частота, Гц
Г руппа исполнения по помехоустойчивости Степень защиты (определяется при заказе)
Рабочий диапазон температур окр. воздуха, °С Относительная влажность окр. воздуха, %
Время установления рабочего режима, не более, мин. Средняя наработка на отказ, ч Средний срок службы, лет
RS 485, Ethernet оптическое отказоустойчивое кольцо
220 +22/-33 50± 3
Ш, критерий функционирования А
IP21...IP43 от плюс 10 до плюс 35 до 80 30 18000 25
Климатическое исполнение ТВ 4.1 для типа атмосферы IV (III), УХЛ 4.2 по ГОСТ 15150-69.
Знак утверждения типа наносится на приборный шкаф методом шелкографии или фотохимическим способом, а на титульный лист формуляра типографским способом.
Таблица 2 - Комплект поставки аппаратуры
| Наименование | Обозначение | Количество | Примечание |
| 1 Изделия: | |||
| АПТС «Дубна» - КЗ ХХ | еФ2.702.286 -ХХ | 1 шт. | КЗ ХХ - номер карты заказа |
| Комплект монтажных частей | еФ4.075.ххх | 1 компл. | |
| 2 Эксплуатационная документация: | |||
| Ведомость эксплуатационных документов | еФ2.702.286-ХХ ВЭ | 1 шт. | |
| Комплект эксплуатационных документов согласно ведомости эксплуатационных документов еФ2.702.286-ХХ ВЭ | - | 1 компл. | |
Программное обеспечение | |||
| «Справочник - Конфигуратор» | ЕКНТ 420.149.001 | 1 шт | |
| «Программа загрузки ППКП-01Ф» | еФ2.407.022 ДМ3 | 1 шт | |
| Программа «Анализатор АПТС» | Из состава «Компьютер центральный КЦ-02Ф. Комплекса программ тестирования» еФ3.049.102 ДМ | 1 шт | Исп. файлы на компакт-диске |
осуществляется в соответствии с документом «Аппаратура программно-технических средств «Дубна» (АПТС «Дубна»). Методика поверки (еФ2.702.286 МП)», утвержденной ГЦИ СИ «РОСИСПЫТАНИЯ» в декабре 2011 г.
Перечень основных средств поверки приведен в таблице 3.
Таблица 3 - Перечень основных средств поверки
| Наименование средства поверки | Основные метрологические характеристики |
| Вольтметр универсальный цифровой 34401А | Пределы измерений / погрешность измерений 100мВ / ± (0,0050 + 0,0035) 1В / ± (0,0040 + 0,0007) 10В / ± (0,0035 + 0,0005) |
| Калибратор электрических сигналов СА51 | Диапазоны воспроизводимых сигналов / пределы допускаемой основной погрешности -10 ... 110мВ / ± (0,02%Х + 15 мкВ) 0..,1,1В / ± (0,02%Х + 0,1 мВ) 0.11В / ± (0,02%Х + 1 мВ) 0.20мА / ± (0,025%Х + 3 мкА) |
| Магазин сопротивления Р4831 | Класс точности 0,02/ 2*10-6 |
| Катушка электрического сопротивления измерительная Р-331 | Электрическое сопротивление 100 Ом Класс точности 0,001 |
Сведения о методиках измерений приведены в эксплуатационной документации на аппаратуру и в эксплуатационной документации на модули МВВУ.
Нормативные и технические документы, устанавливающие требования к аппаратуре программно-технических средств «Дубна» (АПТС «Дубна»)
1. ГОСТ 29075-91 «Системы ядерного приборостроения для атомных станций. Общие требования».
2. ГОСТ Р «51089-97 Приборы приемо-контрольные и управления пожарные. Общие технические требования и методы испытаний».
3. ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим воздействиям».
4. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками».
5. ГОСТ 27990-88 «Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования».
6. ГОСТ Р 50746-2000 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний».
7. ГОСТ Р 8.654-2009 Требования к программному обеспечению средств измерений. Основные положения.
8. ОТТ 08042462 «Приборы и средства автоматизации для атомных станций. Общие технические требования».
9. ОСТ 95.332-93 «Изделия ядерного приборостроения и радиационной техники. Правила приемки».
10. ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
11. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
12. ТУ еФ2.702.286 «Аппаратура программно-технических средств «Дубна». Технические условия».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
