Система информационно-измерительная стенда гидравлического 30371-07.000, 49501-12

Назначение

Система информационно-измерительная стенда гидравлического 30371-07.000 предназначена для измерения технологических характеристик при проведении испытаний тепловыделяющих сборок (далее ТВС):

-    объёмного расхода воды в контуре стенда гидравлического 30371-07.000 (по ГОСТ 8.5862005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств»);

-    перепада давления воды на ТВС;

-    перепада давления воды на диафрагмах;

-    температуры воды в контуре стенда гидравлического 30371-07.000.

Описание

Система информационно-измерительная стенда гидравлического 30371-07.000 разработана на базе контроллера программируемого Simatic S7-300, регистрационный номер по Госреестру СИ 15722-06, панели оператора сенсорной Simatic Panel PC677.

Нижний уровень системы содержит:

- термопреобразователи с унифицированным выходным сигналом ТСПУ-205, ТУ 4227005-1328997-01, диапазон измерений от -50 до 50 °С, пределы допускаемой основной приведенной погрешности ±0,25 %, дополнительная температурная погрешность при изменении температуры окружающей среды на каждые 10 °С ±0,125 %, выходной сигнал от 4 до 20 мА, регистрационный номер по Госреестру СИ 15200-06;

-    преобразователи давления измерительные EJA 110, диапазон измерений от 0 до 100 кПа и от 0 до 150 кПа, пределы допускаемого значения приведенной основной погрешности ±0,075%, дополнительная погрешность от влияния температуры окружающего воздуха ±0,1 % на 10 °С, выходной сигнал от 4 до 20 мА, регистрационный номер по Госреестру СИ 14495-09.

-    два измерительных трубопровода, разработанных в соответствии с ГОСТ 8.586-2005;

-    две диафрагмы (внутренний диаметр 23,7 мм и 37,5 мм), разработанные в соответствии с ГОСТ 8.586.2-2005.

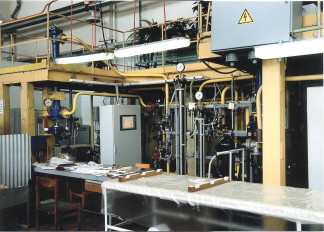

Стенд гидравлический 30371-07.000 представляет собой два замкнутых контура с принудительной циркуляцией воды. Каждый контур содержит реторту для установки ТВС. Принцип метода измерения объёмного расхода воды в контуре стенда основан на создании в измерительном трубопроводе с помощью диафрагмы местного сужения потока, часть потенциальной энергии которого переходит в кинетическую энергию, средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до сужающего устройства. Возникающий при этом перепад давления воды служит мерой расхода.

Измерение объёмного расхода воды в контуре стенда производится косвенным методом на основании результатов прямых измерений температуры воды в контуре стенда и перепада давления воды на диафрагме.

Таблица 1 — Перечень и состав измерительных каналов.

В состав контроллера программируемого S7-300 входят:

-    профильная шина - 1 шт.;

-    модуль питания контроллера PS 307- 5А - 1 шт.;

-    модуль центрального процессора СРЦ-314 - 1 шт.;

-    модуль ввода аналоговых сигналов SM331-7NF00,AI8 x 16 бит, диапазон входных сигналов от 4 до 20 мА, пределы допускаемой погрешности в рабочих условиях ± 0,1% - 1шт.;

-    модуль ввода дискретных сигналов постоянного тока SM321, DI16 х DC 24V / 0.5 - 1шт.

Отображение и ввод оперативной информации осуществляется с помощью панели оператора сенсорной SIMATIC Panel PC677.

Программное обеспечение

Программа сбора и обработки результатов ZAC_980.arj разработана с применением инструментального программного пакета STEP7 фирмы Siemens. Параметры настройки модуля ввода аналоговых сигналов SM331-7NF00-0АВ0 устанавливаются в аппаратном обеспечении “Hardware” программного пакета STEP7.

Программа и параметры настройки модулей ввода аналоговых сигналов хранятся в ПЗУ.

Изменения исходных данных возможны только по паролю в соответствии с уровнями доступа.

Программное обеспечение на метрологические характеристики стенда влияния не оказывает и имеет уровень защиты “С” в соответствии с МИ 3286-2010.

Технические характеристики

Значение характеристики от 5,0 до 35,0

±2,0 от 0 до 50

±2,0 от 0 до 100,0

±0,3 от 0 до 100,0 от 0 до 150,0

±0,3

220(+5%, -10%)

50±1

от 5 до 40 не более 80 от 84 до 106

Наименование характеристики Диапазон измерений объёмного расхода воды, м /ч

Пределы относительной погрешности измерений объёмного расхода воды, %

Диапазон измерений температуры воды в контурах стенда, °С Пределы абсолютной погрешности измерения температуры воды в контурах стенда, в рабочих условиях, °С

Диапазон измерений перепада давления воды на диафрагмах, кПа Пределы абсолютной погрешности измерения перепада давления воды на диафрагмах, в рабочих условиях, кПа Диапазон измерений перепада давления воды на ТВС, кПа

Пределы абсолютной погрешности измерения перепада давления воды на ТВС, в рабочих условиях, кПа Питание от сети переменного тока Напряжение, В Частота, Гц

Рабочие условия эксплуатации технических средств температура окружающего воздуха, °С относительная влажность воздуха,% атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится методом штемпелевания на титульный лист Руководства по эксплуатации.

Комплектность

1    Система информационно-измерительная — 1 шт.

2    Руководство по эксплуатации «Система информационно-измерительная стенда гидравлического 30371-07.000» 3507-0236 РЭ — 1 шт.

3    Методика поверки (раздел «Методика поверки» 3507-0236 РЭ).

Поверка

осуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации 3507-0236 РЭ «Система информационно-измерительная стенда гидравлического 3037107.000», утвержденным ГЦИ СИ ОАО «Машиностроительный завод».

В перечень основного поверочного оборудования входят:

- Калибратор многофункциональный МСб-R, воспроизведение сигналов силы постоянного тока ± 25 мА, пределы допускаемой основной погрешности ± (0,02% от показания + 1мкА), регистрационный номер по Госреестру СИ 22237-08.

Сведения о методах измерений

Сведения о методах измерений

Нормативные и технические документы

Руководство по эксплуатации «Система информационно-измерительная стенда гидравлического 30371-07.000» 3507-0236 РЭ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
