Контроллеры программируемые MiCOM C264/MiCOM C264C, 49502-12

Назначение

Контроллеры программируемые MiCOM С264/ MiCOM С264С (далее - контроллер программируемый MiCOM C264/C264С или контроллер) предназначены для измерений силы и напряжения постоянного и переменного тока, частоты и применяются при автоматизированном контроле, регулировании и управлении на объектах энергетики и других отраслей промышленности.

Описание

Контроллеры программируемые MiCOM C264/C264С являются модульными контроллерами присоединения с платой центрального процессора и обмена данными CPU270 на основе процессора Power PC.

Контроллеры программируемые MiCOM C264/C264С выполнены в виде встраиваемых в стойку блоков. На задней панели контроллеров размещены выводы плат.

Имеется две модификации контроллеров: MiCOM C264 в корпусе 80 ТЕ и MiCOM C264С в корпусе 40 ТЕ, показанные на рисунке 1. Каждая модификация имеет два исполнения корпуса: с платой входов трансформаторов тока и напряжения и без этой платы. В зависимости от исполнения внутри корпуса 40 ТЕ имеется четыре или шесть доступных посадочных мест для плат ввода / вывода аналоговых и дискретных сигналов (AIU201, AIU211, TMU220, DIU200 и DОU200) или плат коммутации (CCU200, SWU200, SWR200); в корпусе 80 ТЕ имеется 15 или 14 доступных посадочных мест для размещения соответствующих плат.

Каждая из модификаций имеет также по три исполнения передней панели, отличающиеся наличием локального дисплея управления и светодиодных индикаторов.

Метрологические характеристики контроллеров обеспечиваются платами аналоговых входов AIU201, AIU211 и TMU220.

Контроллеры выпускаются в четырех вариантах исполнения по напряжению электропитания: A01, A02, A03 и A04.

Передача информации на устройства верхнего уровня может производиться через порты RS-232, RS-485, Ethernet, в зависимости от комплектации контроллеров соответствующими платами связи по заказу.

Общий вид блоков контроллеров MiCOM C264/C264С при комплектации различными исполнениями передней панели показан на рисунках 1 и 2.

Пломбирование блоков контроллеров производится на передней панели в соответствии со схемами пломбирования, представленными на рисунках 3 и 4.

Программное обеспечение

Контроллеры имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память контроллера при изготовлении; в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C» в соответствии с МИ 3286-2010. Используется защита программного обеспечения паролем, исключающая возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Г«иг- 1 •пт' -» » ч-И.

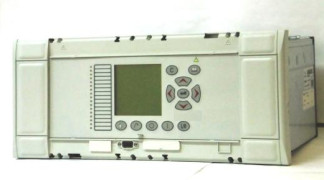

2а) - С передней панелью GHU200

1а) - С передней панелью GHU201

1б) - С передней панелью GHU211

2б) - С передней панелью GHU210

1 в) - С передней панелью GHU221

Рисунок 1 - Общий вид блоков контроллеров Рисунок 2 - Общий вид блоков контроллеров MiCOM С264    MiCOMCj£4C

2в) - С передней панелью GHU220

Рисунок 3 - Схема пломбирования блоков Рисунок 4 - Схема пломбирования блоков контроллеров MiCOM C264    контроллеров MiCOM С264С

Метрологические и технические характеристики Контроллеры с платами AIU211

Диапазоны измерений силы постоянного тока, мА Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, %

± 1; ± 5; ± 10; ± 20

± 0,1

0,00003

8

75

± 1; ± 5; ± 10; ± 20; 4...20 ± 1,25; ±2,5; ± 5; ± 10

± 0,1 ± 0,1

0,00003

4

4

11

75

от 0,2 до 4 от 0,2 до 20 от 7 до 577

± 0,2 ± 0,2

от 45 до 55; от 54 до 66.

± 0,01

0,00001

5

4

24 ± 20% (от 48 до 60) ± 20% (от 110 до 125) ± 20% 220 ± 20%

220 ± 20% 40

от минус 25 до плюс 55

Коэффициент для допускаемой дополнительной температурной погрешности измерений постоянного тока, °С-1 Количество входов для измерений силы постоянного тока Входное сопротивление токовых входов, Ом, не более Контроллеры с платами AIU201 Диапазоны измерений силы постоянного тока, мА Диапазоны измерений напряжения постоянного тока, В Пределы допускаемой основной приведенной погрешности измерений:

-    силы постоянного тока, %

-    напряжения постоянного тока, %

Коэффициент для допускаемой дополнительной температурной погрешности измерений силы и напряжения постоянного тока, °С-1 Количество входов для измерений силы постоянного тока Количество входов для измерений напряжения постоянного тока Сопротивление входов для измерений напряжения, кОм, не менее Сопротивление входов для измерений силы тока, Ом, не более Контроллеры с платами TMU220 Диапазон измерений силы переменного тока, А:

-    при номинальном значении силы переменного тока трансформаторов тока 1 А

-    при номинальном значении силы переменного тока трансформаторов тока 5 А

Диапазон измерений напряжения переменного тока, В Пределы допускаемой основной приведенной погрешности измерений:

-    напряжения переменного тока, %

-    силы переменного тока, %

Рабочие диапазоны частоты, Гц

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц

Коэффициент для допускаемой дополнительной темпе-ратурной погрешности измерений силы переменного тока, напряжения переменного тока и частоты, °С-1

Количество входов для измерений напряжения переменного тока Количество входов для измерений силы переменного тока Напряжение электропитания постоянного тока, В

-    исполнение A01

-    исполнение A02

-    исполнение A03

-    исполнение A04

Напряжение электропитания от сети переменного тока, В

-    исполнение A04

Потребляемая мощность, В А, не более Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 40 °С, %, не более

Г абаритные размеры (длина х ширина х высота), мм

-    MiCOM C264

414 х 220 х 177 206 х 220 х 177

8

4

20000

12

-    MiCOM С264С Масса, кг

-    MiCOM С264

-    MiCOM C264С Средняя наработка на отказ, ч Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку блоков контроллеров программируемых MiCOM C264/C264С фотографическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1    Контроллер MiCOM C264/MiCOM C264С с комплектацией в соответствии с заказом

-    1 шт.

-    1 шт.

-    1 экз.

-    1 экз.

-    1 экз.

2    Комплект ЗИП в комплектации в соответствии с заказом

3    Руководство по эксплуатации

4    Паспорт

5    Методика поверки Поверка

осуществляется в соответствии с документом «Контроллеры программируемые MiCOM C264/ C264C Методика поверки. МЦКЛ.0023.МП», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 20.01 2012 г.

Основные средства поверки:

- калибратор универсальный модели 9100/9100Е (зарегистрирован в Госреестре СИ РФ № 25985-09): диапазон воспроизведения частоты от 0,5 Гц до 10 МГц, погрешность не более

± 0,0025%; диапазон воспроизведения силы переменного тока от 3 мкА до 20 А, пределы допускаемой погрешности ± (0,09 - 0,3)%; диапазон воспроизведения напряжения переменного тока от 1 мкВ до 1050 В, пределы допускаемой погрешности не более ± (0,04 - 0,4)%, диапазон воспроизведения напряжения постоянного тока от 1 мкВ до 1050, пределы допускаемой погрешности ± 0,006%, диапазон воспроизведения силы постоянного тока от 1 нА до 20 А, пределы допускаемой погрешности ±(0,014 ^ 0,077)%.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации на контроллеры программируемые MiCOM C264/C264C

Нормативные и технические документы, устанавливающие требования к контроллерам программируемым MiCOM С264/С264С

1    ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ... 30 А.

2    ГОСТ 8.027-2001. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и ЭДС.

3    МИ 1935-88. ГСИ. Государственная поверочная схема для средств измерений элек-

2    9

трического напряжения до 1000 В в диапазоне частот 110 ...3 10 Гц.

4    МИ 1940-88. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот 20...1 106 Гц.

5    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
