Датчики весоизмерительные балочные Scaime C, 49506-12

Назначение

Датчики весоизмерительные балочные Scaime C (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.

Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.

Датчики состоят из восьми семейств AQ, AG, AH, AP, AB, F60X, SK30A, SK30X, отличающихся монтажными элементами встройки датчика в весы, габаритными размерами и массой.

Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности.

Обозначение датчиков Scaime C XY, где Scaime C - обозначение типа;

X - обозначение семейства;

Y - обозначение максимальной нагрузки (Етах), кг.

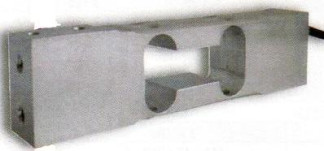

Рис.1. Общий вид датчиков

Технические характеристики

1. Класс точности по ГОСТ Р 8.726-2010 .....................................................С

2.    Доля от пределов допускаемой погрешности весов, pLC...............................0,7

3.    Пределы допускаемых погрешностей датчиков указаны в таблице 1.

Таблица 1

4.    Напряжение питания, В..............................................................от 1 до 15

5.    Предел допустимой нагрузки ELim, % от E™ax............................................ 150

6.    Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|

7.    Составляющая погрешности связанная с ползучестью:

-    за 30 мин, кг, не более...................................................................0,7 mpe

-    за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe

8.    Вероятность безотказной работы за 2000 ч...............................................0,9

9.    Датчики семейства AQ

9.1.    Обозначение по влажности..................................................................SH

9.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin) приведены в таблице 2.

Таблица 2

9.3.    Номинальный относительный выходной сигнал, мВ/В................................2

9.4.    Значение входного сопротивления датчиков, Ом..............................410 ± 20

9.5.    Значение выходного сопротивления датчиков, Ом............................ 350 ± 10

9.6.    Габаритные размеры и масса датчиков приведены в таблице 3.

9.7. Предельные значения температуры, °С...........................от минус 10 до + 40

10. Датчики семейства AG

10.1.    Обозначение по влажности...............................................................SH

10.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка x), минимальный поверочный интервал (vmin) приведены в таблице 4.

Таблица 4

Таблица 3

(Em

10.3.    Номинальный относительный выходной сигнал, мВ/В...........

..........2

410 ± 20 350 ± 10

10.4.    Значение входного сопротивления датчиков, Ом..................

10.5.    Значение выходного сопротивления датчиков, Ом...............

10.6.    Габаритные размеры и масса датчиков приведены в таблице 5.

Таблица 5

10.7. Предельные значения температуры, °С..........................от минус 10 до + 40

11. Датчики семейства АН

11.1.    Обозначение по влажности..............................................................SH

11.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка x), минимальный поверочный интервал (vmin) приведены в таблице 6.

(Em

Таблица 6

11.3.    Номинальный относительный выходной

сигнал, мВ/В.......................................................................2 (для Етах = 38,1 кг: 2,54)

11.4.    Значение входного сопротивления датчиков, Ом............................410 ± 20

11.5.    Значение выходного сопротивления датчиков, Ом.......................... 350 ± 10

11.6.    Габаритные размеры и масса датчиков приведены в таблице 7.

Таблица 7

11.7. Предельные значения температуры, °С..........................от минус 10 до + 40

12. Датчики семейства АР

12.1.    Обозначение по влажности...............................................................SH

12.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin) приведены в таблице 8.

Таблица 8

12.3.    Номинальный относительный выходной сигнал, мВ/В...............................2

12.4.    Значение входного сопротивления датчиков, Ом.............................410 ± 20

12.5.    Значение выходного сопротивления датчиков, Ом......................... 350 ± 10

12.6.    Габаритные размеры и масса датчиков приведены в таблице 9.

Таблица 9

12.7. Предельные значения температуры, °С.........................от минус 10 до + 40

13. Датчики семейства АВ

13.1.    Обозначение по влажности..............................................................SH

13.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 10.

Таблица 10

13.3.    Номинальный относительный выходной сигнал, мВ/В............

..........2

410 ± 20 350 ± 10

13.4.    Значение входного сопротивления датчиков, Ом....................

13.5.    Значение выходного сопротивления датчиков, Ом..................

13.6.    Габаритные размеры и масса датчиков приведены в таблице 11.

Таблица 11

13.7. Предельные значения температуры, °С.........................от минус 10 до + 40

14. Датчики семейства F60X

14.1.    Обозначение по влажности..............................................................CH

14.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка (ЕШах), минимальный поверочный интервал (vmin) приведены в таблице 12.

Таблица 12

14.3.    Номинальный относительный выходной сигнал, мВ/В............

..........2

385 ± 20 350 ± 10

14.4.    Значение входного сопротивления датчиков, Ом...................

14.5.    Значение выходного сопротивления датчиков, Ом.................

14.6.    Габаритные размеры и масса датчиков приведены в таблице 13.

Таблица 13

14.7. Предельные значения температуры, °С.........................от минус 30 до + 40

15. Датчики семейства SK30A

15.1.    Обозначение по влажности..............................................................SH

15.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 14.

Таблица 14

15.3.    Номинальный относительный выходной сигнал, мВ/В............

..........2

385 ± 20 350 ± 10

15.4.    Значение входного сопротивления датчиков, Ом...................

15.5.    Значение выходного сопротивления датчиков, Ом.................

15.6.    Габаритные размеры и масса датчиков приведены в таблице 15.

Таблица 15

15.7. Предельные значения температуры, °С.........................от минус 10 до + 40

16. Датчики семейства SK30X

16.1.    Обозначение по влажности..............................................................СН

16.2.    Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 16.

Таблица 16

16.3.    Номинальный относительный выходной сигнал, мВ/В..............................2

16.4.    Значение входного сопротивления датчиков, Ом............................ 385 ± 20

16.5.    Значение выходного сопротивления датчиков, Ом......................... 350 ± 10

16.6.    Габаритные размеры и масса датчиков приведены в таблице 17.

Таблица 17

16.7. Предельные значения температуры, °С.........................от минус 30 до + 40

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.

Комплектность

Датчик    - 1 шт.

Паспорт    - 1 экз.

Поверка

осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.

Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.

Сведения о методах измерений

изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным балочным Scaime C

1.    ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    Техническая документация фирмы «SCAIME Sas», Китай.

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций;

-    осуществление мероприятий государственного контроля (надзора).
