Номер в госреестре | 49507-12 |
Наименование СИ | Датчики весоизмерительные растяжения |
Обозначение типа СИ | Scaime ТС C |
Изготовитель | "SCAIME Sas", Китай |
Год регистрации | 2012 |
Срок свидетельства | 10.04.2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Датчики весоизмерительные растяжения Scaime ТС C (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.
Пять модификаций датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.
Обозначение датчиков Scaime ТС C ZA30X Y, где Scaime ТС C - обозначение типа;
ZA30X - обозначение семейства;
Y - обозначение максимальной нагрузки (Етах), т.

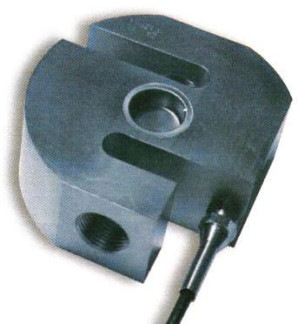

Рис.1. Общий вид датчика
1. Класс точности по ГОСТ Р 8.726-2010 .....................................................С
2. Доля от пределов допускаемой погрешности весов, pLC...............................0,7
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
Нагрузка, кг | Пределы допускаемой погрешности (mpe), кг |
от 0 до 500v включ. | ± 0,35 v |
св. 500v до 2000v включ. | ± 0,7 v |
св. 2000v | ± 1,05 v |
4. Обозначение по влажности..................................................................СН
5. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
6. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг, не более...................................................................0,7 mpe
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
7. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ешах), минимальный поверочный интервал (vmin) приведены в таблице 2.
Таблица 2
Максимальное число поверочных интервалов nmax | 3000 |
Максимальная нагрузка, Етах, кг | 500, 1000, 2000, 5000, 7500 |
Минимальный поверочный интервал vmin, кг | Emax /10000 |
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг | Emax /6000 |
8. Номинальный относительный выходной сигнал, мВ/В..................................2
9. Значение входного сопротивления датчиков, Ом................................. 385 ± 20
10. Значение выходного сопротивления датчиков, Ом........................... 350 ± 10
11. Г абаритные размеры и масса датчиков приведены в таблице 3
Таблица 3
Максимальная нагрузка (EmaxX кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
Длина | Ширина | Высота | ||
500 | 63 | 32 | 70 | 1,0 |
1000, 2000 | 80 | 32 | 87 | 1,5 |
5000 | 107 | 45 | 110 | 2,9 |
7500 | 129 | 60 | 130 | 7,5 |
12. Предельные значения температуры, °С...........................от минус 10 до + 40
13. Напряжение питания, В.............................................................от 1 до 15
14. Предел допустимой нагрузки Ецт, % от Етах.......................................... 150
15. Вероятность безотказной работы за 2000 ч.............................................0,9
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Датчик - 1 шт.
Паспорт - 1 экз.
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности
5 = 0,01 %.
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным растяжения Scaime ТС C
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. Техническая документация фирмы «SCAIME Sas», Китай.
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
