| Номер в госреестре | 49509-12 |
| Наименование СИ | Весы настольные |
| Обозначение типа СИ | AD |
| Изготовитель | "Universal Weight Enterprise Co. Ltd.", Тайвань |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы настольные AD (далее - весы) предназначены для статических измерений массы различных грузов.
Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительный датчик, грузопередающие устройства, основание и корпус.
В весах применяются весоизмерительные датчики типа 1022 фирмы «Vishay», Израиль.
На передней панели индикатора размещены клавиши управления и цифровой первичный дисплей. Индикатор может выпускаться со светодиодным и с жидкокристаллическим цифровым дисплеем.
Весы выпускаются в двух вариантах исполнения, которые отличаются следующими функциональными возможностями:

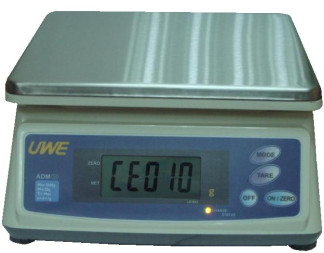

M - весы общего назначения. Индикатор содержит жидкокристаллический цифровой первичный дисплей, расположенный на передней панели весов (рис. 1.1);
W - весы контрольные. В весах контрольных дополнительно предусмотрена функция контроля соответствия массы груза, расположенного на грузоприемном устройстве, заданному интервалу массы. Индикатор содержит два жидкокристаллических или светодиодных цифровых дисплея, расположенные на передней и задней панели весов (рис. 1.2).
Пять модификаций весов различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, действительной ценой деления и имеют обозначение:
Весы ADV-NKB,
где АО - обозначение типа;
V - вариант исполнения весов (W или M);
N - максимальная нагрузка, г (для весов ADV-15KB и ADV-30KB максимальная нагрузка в кг);
K - обозначение максимальной нагрузки в кг (только для весов ADV-15KB и ADV-
30KB);
B - обозначение варианта исполнения дисплея весов: Е - светодиодный; С - жидкокристаллический (только для весов исполнения W).
На рисунках 1.1 и 1.2 приведены фотографии общего вида весов настольных AD.
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля, приводится в действие кнопкой «ON/ZERO»;
- устройство слежения за нулем;
- устройство выборки массы тары, приводится в действие кнопкой «TARE»;
- устройства установки весов по уровню (индикатор уровня, расположенный на задней панели весов, и регулировочные опоры по высоте).
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса весов.
