Весы платформенные для статического взвешивания ФАВОРИТ, 49510-12

Назначение

Весы платформенные для статического взвешивания «ФАВОРИТ» (далее - весы) предназначены для статических измерений массы грузов при учетных и технологических операциях.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в индикатор для аналого-цифрового преобразования, обработки и индикации результатов взвешивания.

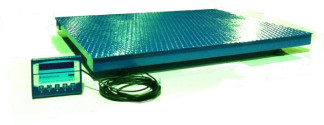

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, четыре весоизмерительных датчика с грузопередающими устройствами. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемного устройства, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные тензорезисторные фирмы «FLINTEC GmbH», Германия, семейств SLB, SB5 (Госреестр № 46027-10) или датчики весоизмерительные тензорезисторные производства фирмы «SCAIME», Китай, семейств SK30A и SK30X.

В весах применяется изготовленный ООО «Балтийские весы и системы» индикатор типа ВИП 2-1110. Индикатор имеет семиразрядный светодиодный дисплей с пятью клавишами для управления весами, а также два последовательных интерфейса RS232/RS485 для подключения весов к персональному компьютеру.

Модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления. Варианты исполнения весов отличаются габаритными размерами и массой грузоприемного устройства.

В весах предусмотрены следующие устройства:

-    устройство первоначальной установки нуля;

-    полуавтоматическое устройство установки нуля;

-    устройство слежения за нулем;

-    устройство выборки массы тары.

-    устройство установки по уровню и индикатор уровня (устройство отсутствует у весов, установленных в фиксированное положение).

Обозначение весов БВС-М-Х-Т-Д, где

БВС - весы платформенные для статического взвешивания;

М - максимальная нагрузка в килограммах;

Х - обозначение способа установки весов;

Н - установка на поверхность;

П - установка на поверхность весов оснащенных пандусами;

В - установка в приямок;

Ж- установка с ограждением;

Т - обозначение размера грузоприемного устройства (1 - 10);

Д - обозначение типа весоизмерительных датчиков (1 - SK30X, 2 - SK30A, 3 - SLB,

4 - SB5).

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, на которой нанесено:

-    торговая марка изготовителя;

-    обозначение типа;

-    модификация весов;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочное деление (e);

-    действительная цена деления d;

-    знак утверждения типа;

-    серийный номер весов;

-    версия программного обеспечения.

В весах предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:

1) Весы снабжены программным несбрасываемым счетчиком, показания которого увеличиваются на единицу автоматически при каждой юстировке (рисунок 4).

Процедура проверки показания счетчика:

После включения весов, по окончании теста и отображения версии ПО раздастся звуковой сигнал и появится сообщение «HELLO», через 3 с, после звукового сигнала на индикаторе появится шестизначный код, идентификационный номер юстировки, а затем установятся нулевые показания.

2) Для защиты конструкции весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются.

место нанесения оттиска поверительного клейма

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче и предоставлению измерительной информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

После включения индикатора и прохождения процедуры тестирования на дисплее отображается версия ПО.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008..........................................средний

Обозначение весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (е), число поверочных делений (n), пределы допускаемой погрешности (mpe) при поверке приведены в таблице 2 для одноинтервальных и в таблице 3 для двухинтервальных весов.

Таблица 2

Таблица 3

Предел допускаемого размаха................................................................ |mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,

не более.........................................................................................4 % от Max

Диапазон устройства первоначальной установки нуля, не более............20 % от Max

Максимальный диапазон устройства выборки массы тары....................от 0 до Max

Условия эксплуатации:

-    предельные значения температуры, °С, (Tmin, Tmax)..........................минус 10, + 40

-    относительная влажность при температуре 40 °С, не более %..................................85

Габаритные размеры и масса грузоприемной платформы приведены в таблице 4.

Таблица 4

Габаритные размеры индикатора (длина, ширина, высота), мм................310, 170, 70

Предельная нагрузка, % от Max, не более......................................................110

Параметры электропитания

-    напряжение питания, В................................................................... 230+6%.10%

-    частота, Гц........................................................................................50±2%

Потребляемая мощность, В А, не более............................................................50

Вероятность безотказной работы за 2000 ч.......................................................0,9

Средний срок службы, лет...........................................................................8

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличках, закрепленных на грузоприемном устройстве и на задней стенке индикатора, фотохимическим способом.

Комплектность

1.    Весоизмерительное устройство..........................

1 шт. 1 шт. 1 экз.

2.    Индикатор с источником питания.......................

3.    Руководство по эксплуатации БЛВС.404432.003 РЭ

Поверка

осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 и разделом «Поверка» Руководства по эксплуатации. БЛВС.404432.003 РЭ.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Весы платформенные для статического взвешивания «ФАВОРИТ»

Нормативные и технические документы, устанавливающие требования к весам платформенные для статического взвешивания «ФАВОРИТ»

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-006-58879646-2011 «Весы платформенные для статического взвешивания «ФАВОРИТ». Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
