Толщиномеры ультразвуковые УТ907, 49515-12

49515-12
Толщиномеры ультразвуковые УТ907 (далее ╞ толщиномеры) предназначены для измерений толщины стенок изделий из металла, керамики и пластмасс при одностороннем доступе к поверхности изделия, а также для определения остаточной толщины стенок труб, баков цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла.
Карточка СИ
Номер в госреестре 49515-12
Наименование СИ Толщиномеры ультразвуковые
Обозначение типа СИ УТ907
Изготовитель ООО "ИЦ Физприбор", г.Екатеринбург
Год регистрации 2012
Срок свидетельства 10.03.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Толщиномеры ультразвуковые УТ907 (далее - толщиномеры) предназначены для измерений толщины стенок изделий из металла, керамики и пластмасс при одностороннем доступе к поверхности изделия, а также для определения остаточной толщины стенок труб, баков цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла.

Описание

Толщиномер состоит из электронного блока и связанного с ним кабелем пьезоэлектрического преобразователя (ПЭП). Толщиномер имеет канал вывода данных (USB порт), через который результаты измерений передаются в персональный компьютер для составления отчетов по данным контроля.

В толщиномере реализован ультразвуковой метод измерений.

Принцип действия толщиномера основан на измерении времени задержки отраженного акустического импульса относительно зондирующего импульса.

Толщиномер формирует зондирующий импульс, который поступает на излучающую пъезопластину ПЭП. Излучающая пъезопластина ПЭП возбуждает акустический зондирующий импульс в изделии, который распространяется вглубь изделия, отражается от его противоположной стенки и возвращается обратно к ПЭП. Приемная пъезопластина ПЭП преобразует отраженный акустический импульс в электрические колебания (донный эхосигнал), который усиливается приемником до амплитуды, достаточной для его обнаружения и определения времени задержки относительно зондирующего импульса. Толщиномер производит измерение времени задержки донного эхосигнала методом перехода через ноль.

На экран толщиномера выводятся высокочастотные ультразвуковые эхосигналы (А-скан). В толщиномере реализован также режим записи эхосигналов в процессе перемещения преобразователя по поверхности изделия (В-скан).

Электрический тракт прибора поддерживает работу с любыми согласованными ультразвуковыми ПЭП с частотой от 0,6 до 16 МГц.

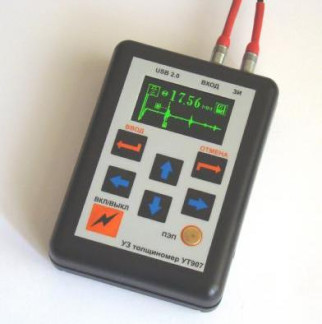

На рисунке 1 показан внешний вид толщиномера.

Программное обеспечение

Толщиномер имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1:

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

Внутренняя программа толщиномера

UT907.bin

V01.10

0x6CC5A3F4

CRC32

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

На рисунке 2 показано место пломбировки корпуса толщиномера для предотвращения несанкционированного доступа и место нанесения наклейки.

Технические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины по стали, мм

от 0,6 до 300

Пределы допускаемой абсолютной погрешности, мм (Н - измеряемая величина, мм)

±(0,05 + 0, 003H)

Источник питания:

от сети переменного тока 50 или 60 Гц, В

220±40

два аккумулятора NiMH, тип АА, емкостью мА/ч

2500

Время непрерывной работы от аккумуляторов, часов, не менее

8

Потребляемая мощность от сети переменного тока, Вт, не более

5

Средний срок службы, лет, не менее

5

Г абаритные размеры (длина х ширина х высота), мм, не более

105 х 75 х 27

Масса с аккумулятором, кг, не более

0,2

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 35 °С, %, не более

от минус 10 до плюс 45 98

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус толщиномера методом наклейки.

Комплектность

Наименование изделия

Количество

Толщиномер ультразвуковой УТ907

1

Аккумуляторы NiMH 2500 мА/ч, тип АА

2

Сетевой источник питания 5 В, 1 А (разъем USB тип A)

1

Кабель USB (разъемы A, microB)

1

Кабель для подключения совмещенных ультразвуковых преобразователей

1

Кабель для подключения раздельно-совмещенных ультразвуковых преобразователей

1

Чехол

1

Сумка

1

«Толщиномер ультразвуковой УТ907. Руководство по эксплуатации» 48.5883.001.01.000 РЭ

«Толщиномер ультразвуковой УТ907. Паспорт»

1

CD-ROM с программным обеспечением

1

Ультразвуковые пьезоэлектрические преобразователи: П111-2,5-К14, П111-5,0-К8, П111-8,0-К5*4, П112-2,5-014, П112-5,0-08, П112-8,0-5*4

комплект *

* Примечание: номенклатура и количество ультразвуковых преобразователей в комплекте толщиномера определяется при его заказе.

Поверка

осуществляется в соответствии с разделом 6 «Методика поверки» документа "Толщиномер ультразвуковой УТ907. Руководство по эксплуатации" 48.5883.001.01.000 РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г.

Основные средства поверки: комплект мер ультразвуковой эквивалентной толщины КУСОТ-180 (диапазон толщин от 0,6 до 300 мм, ПГ от ±0,3 до ±0,7 %).

Сведения о методах измерений

48.5883.001.01.000 РЭ "Толщиномер ультразвуковой УТ907. Руководство по эксплуатации"

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым УТ907

ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования», ТУ 48.5883.001.01.000 "Толщиномер ультразвуковой УТ907. Технические условия".

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 513
Поверителей 31
Актуальность данных 18.11.2024
