Камеры инфракрасные стационарные FLIR мод. A300, A310, A315, A615, 49517-12

Назначение

Камеры инфракрасные стационарные FLIR моделей A300, A310, A315, A615 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения и регистрации пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров и визуализации этого распределения на мониторе персонального компьютера.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на мониторе персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).

Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Тепловизоры отличаются друг от друга по конструктивному исполнению, техническими характеристиками и сервисными функциями.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация передается на персональный компьютер через протокол Ethernet, при этом скорость передачи потокового видео (MPEG-4) зависит от модели прибора.

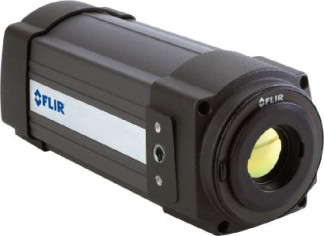

Фотографии тепловизоров приведены на рисунках 1-2:

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО. Встроенное ПО находится в ПЗУ, размещенном внутри корпуса тепловизора, и не доступно для внешней модификации. Автономное ПО реализовано в виде файлов операционной системы Windows, обеспечивающих только функции копирования и передачи данных без изменения их параметров для их последующей обработки.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню согласно МИ 3286-2010:

-    «А» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

-    «С» - для автономной части ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 2:

Таблица 2. Характеристики тепловизоров FLIR

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) и на наклейку на корпусе тепловизора типографским способом.

Комплектность

В комплект поставки тепловизора входят:

-    тепловизор - 1 шт.;

-    руководство по эксплуатации (на русском языке) - 1 экз.;

-    методика поверки - 1 экз.;

-    блок питания от сети 220B - 1 шт.;

-    диск с программным обеспечением - 1 шт.;

-    кабель связи с компьютером - 1 шт.;

-    кейс или футляр для транспортировки - 1 шт.

Поверка

осуществляется по методике поверки МП 49517-12 «Камеры инфракрасные стационарные FLIR моделей A300, A310, A315, A615», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС», 22.08.2011г.

Основные средства поверки:

-    источники излучения в виде моделей черного тела, эталонные 2-го разряда, диапазон воспроизводимых температур от минус 20 до плюс 2000 °С;

-    излучатель - протяжённое чёрное тело ПЧТ 540/40/10, эталонный 2-го разряда, диапазон воспроизводимых температур от плюс 30 до плюс 95 °С, в комплекте с тепловым тест-объектом с переменной щелью и тепловым тест-объектом с метками (излучательная способность не менее 0,96);

-    поворотный столик, точность задания угла 1°;

-    измерительная линейка, длина 500 мм, ц.д. 1 мм.

лист № 4 всего листов 4

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.

Нормативные и технические документы, устанавливающие требования к камерам инфракрасным стационарным FLIR моделей A300, A310, A315, A615

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы FLIR Systems AB (Швеция).

ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

фирма FLIR Systems AB, Швеция Rinkebyvagen 19 PO Box 3 SE-182 11 Danderyd Sweden Тел.: +46 (0)8 753 25 00 Факс: +46 (0)8 753 23 64 E-mail: flir@flir.com, адрес в Интернет: www.flir.com
