| Номер в госреестре | 49518-12 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | МТР-1000 |
| Изготовитель | "Shineway Technologies (China), Inc.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Рефлектометры оптические МТР-1000 (далее по тексту - рефлектометр) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелев-ского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр состоит из базового блока и сменных оптических модулей 6 модификаций, позволяющих проводить измерение ослабления и длины до мест неоднородностей, определение потерь в сростках одномодовых и многомодовых оптических волокон методом обратного рассеяния в широком спектральном диапазоне.
Конструктивно рефлектометр выполнен в пластмассовом корпусе в виде переносного прибора. На лицевой панели расположены кнопки управления и сенсорный дисплей.
Рефлектометр имеет в своем составе визуальный детектор повреждений, представляющий собой лазерный источник излучения с длиной волны 650 нм, позволяющий оценить целостность волоконно-оптической линии.

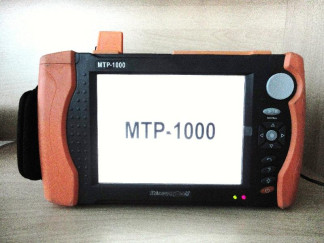

Передняя панель рефлектометра с указанием наименования прибора и кнопок управления представлена на рисунке 1. Задняя панель рефлектометра с указанием места размещения знака утверждения типа и пломбирования представлена на рисунке 2.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометра. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса рефлектометра производится его пломбирование.
Метрологически значимая часть программного обеспечения рефлектометра представляет программный продукт «MTP Suite3.1-CH.exe». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MTP Suite | MTP | 7.0.1.0 по файлу MTP Suite 3.1-CH.exe | DCCF4B3A | CRC32 |
Метрологически значимая часть ПО располагается в аппаратной части базового блока рефлектометра. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части базового модуля рефлектометра исключен конструктивно. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:
- механизм передачи данных внутри транзакций;
- транзакции заканчиваются подтверждением их успешного завершения;
- направление и назначение данных внутри транзакции определяется уникальным идентификатором;
- целостность данных внутри транзакции проверяется с помощью расчета CRC, которая является неотъемлемой частью самой транзакции.
Замена версии ПО с целью расширения сервисных возможностей прибора может производиться только в аккредитованных Сервис-центрах изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики представлены в таблицах 2, 3, 4. Таблица 2
| Наименование характеристики | Значение характеристики для модификаций сменного оптического модуля | ||
| М0Т200-20УБ | М0Т200-30УС | М0Т200-31УС | |
| Тип волокна | одномодовое 10/125 мкм | ||
| Рабочие длины волн, нм | 1310+20; 1550+20 | 1310±20;1490±20; 1550+20 | 1310+20; 1550+20 1625+20 |
| Динамический диапазон измерений ослабления*, дБ, не менее ( при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | для длины волны 1310 нм: 43 для длины волны 1550 нм: 41 | для длины волны 1310 нм: 36 для длины волны 1490 нм: 35 для длины волны 1550 нм: 35 | для длины волны 1310 нм: 36 для длины волны 1550 нм: 35 для длины волны 1625 нм: 35 |
| Пределы допускаемой основной абсолютной погрешности при измерении ослабления, дБ | ДА= ±0,05-А, дБ где А - измеряемое ослабление, дБ | ||
| Диапазоны измеряемой длины, км | от 0 до 0,3; от 0 до 1,3; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160, от 0 до 240 | ||
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ±(1 + 5x10-4L+5) ; L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м | ||
| Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности | 10 1,5 | 12 1,5 | 12 1,5 |
| Длительность зондирующих импульсов, нс | 5, 10, 30, 100, 300, 1000, 2500, 10000, 20000 | ||
| * Динамический диапазон : разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. | |||
Таблица 3
| Наименование характеристики | Значение характеристики для модификаций сменного оптического модуля | ||
| МОТ200-32УС | М0Т200-40УС | М0Т200-41УС | |
| Тип волокна | Одномодовое 10/125 мкм | Многомодовое 50/125 мкм Одномодовое 10/125 мкм | Одномодовое 10/125 мкм |
| Рабочие длины волн, нм | 1310+20; 1383+20; 1550+20 | 850+20; 1300+20; 1310+20; 1550+20 | 1310+20; 1490+20; 1550+20; 1625+20 |
| Динамический диапазон измерений ослабления*, дБ, не менее ( при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | для длины волны 1310 нм: 36 для длины волны 1383 нм: 35 для длины волны 1550 нм: 35 | для длины волны 850 нм: 16 для длины волны 1300 нм: 20 для длины волны 1310 нм: 36 для длины волны 1550 нм: 35 | для длины волны 1310 нм: 36 для длины волны 1490 нм: 35 для длины волны 1550 нм: 35 для длины волны 1625 нм: 35 |
| Пределы допускаемой основной абсолютной погрешности при измерении ослабления, дБ | ±0,05 •А, где А - измеряемое ослабление, дБ | ||
| Диапазоны измеряемой длины, км | от 0 до 0,3; от 0 до 1,3; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160, от 0 до 240 | от 0 до 0,1; от 0 до 0,3 ; от 0 до 0,5; от 0 до 1,3; от 0 до 2,5 ; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80 | от 0 до 0,3; от 0 до 1,3; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160, от 0 до 240 |
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | AL = ±(1 + 5x10-4L+5) ; L - измеряемая длина, м; 5- дискретность в измеряемом диапазоне длин, м | ||
| Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности | 10 | для многомодового волокна: 20 для одномодового волокна: 12 | 12 |
| 1,5 | для многомодового волокна: 7 для одномодового волокна: 1,5 | 1,5 | |
| Длительность зондирующих импульсов, нс | 5, 10, 30, 100, 300, 1000, 2500, 10000, 20000 | 12, 30, 100, 275, 1000, 2500 | 5, 10, 30, 100, 300, 1000, 2500, 10000, 20000 |
| * Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин | |||
Таблица 4
| Наименование характеристики | Значение характеристики |
| Электропитание осуществляется: | |
| - от Li-Ion батареи | |
| напряжением, В | 24 |
| - от сети переменного тока через блок питания | |
| напряжением, В | 220±22 |
| частотой, Гц | 50±0,5 |
| Габаритные размеры (ДхШ*В), (базовый блок), мм, не более | 320х190х70 |
| Масса рефлектометра (базовый блок), кг, не более, | 2,1 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | от 0 до +50 |
| Относительная влажность воздуха при +50 °С, %, не более | 90 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора методом наклеивания.
Комплектность средства измерений представлена в таблице 5. Таблица 5
| Наименование | Количество, шт. |
| Рефлектометр оптический МТР-1000, базовый блок | 1 |
| Сменный оптический модуль (модификация по выбору Заказчика) | 1 |
| Блок питания, выходное напряжение 24В | 1 |
| Компакт-диск с программным обеспечением | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Спектральная установка из состава рабочего эталона единицы средней мощности в волоконно-оптических системах передачи РЭСМ-ВС (ГР№32837-06).
Основные метрологические характеристики:
Рабочий диапазон длин волн: 600^1700 нм
Предел допускаемого значения основной погрешности измерений относительной спектральной характеристики опорного приемника (в спектральном диапазоне 800^1650 нм): 5 %.
Погрешность градуировки монохроматора по шкале длин волн: ± 1 нм
2 Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,2+1 • 10-5L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,02А, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины), м:
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ± 1,5 %.
«Рефлектометр оптический МТР-1000. Руководство по эксплуатации» раздел 3, «Работа в режиме рефлектометра».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим МТР-1000
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
