Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-1 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват", 49535-12

Система измерений количества и параметров свободного нефтяного газа (далее ╞ СИКГ) на ФВД БЗРА-1 УПН Кальчинского нефтяного месторождения ООО ┌ТНК-Уват√ предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее ╞ газа), приведенных к стандартным условиям.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49535-12
Наименование СИ	Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-1 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват"
Изготовитель	ООО "ТНК-Уват", г.Тюмень
Год регистрации	2012
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Система измерений количества и параметров свободного нефтяного газа (далее -СИКГ) на ФВД БЗРА-1 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват» предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее - газа), приведенных к стандартным условиям.

Описание

Принцип действия СИКГ основан на использовании метода косвенных измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода газа при рабочих условиях, температуры и давления газа. Измерение расхода газа при рабочих условиях осуществляется с помощью вихревого датчика расхода, принцип действия которого основан на эффекте формирования в потоке газа цепочки регулярных вихрей (дорожка Кармана) в следе за неподвижным телом обтекания.

Контроллер универсальный МИКОНТ-186 измеряет выходные электрические сигналы от преобразователей расхода, температуры и давления, преобразует их в значения физических величин и вычисляет объем газа при рабочих условиях и расход и объем газа, приведенные к стандартным условиям.

Состав СИКГ:

- измерительный трубопровод (DN 100);

- байпасный трубопровод (DN 200);

- счетчик газа вихревой СВГ.М-2500;

- вспомогательные устройства.

СИКГ обеспечивает выполнение следующих функций:

1) автоматическое измерение расхода газа в рабочих условиях, температуры и давления газа;

2) автоматическое определение объема газа в рабочих условиях, расхода и объема газа, приведенного к стандартным условиям;

3) регистрация и хранение результатов измерений для последующей печати и формирования отчетов;

4) передача на верхний уровень отчетов о расходе и количестве газа;

5) защита от несанкционированного доступа к результатам измерений и параметрам СИ.

Пломбирование датчика расхода газа и контроллера осуществляется путем заполнения пломбировочной мастикой чашечки с крепежным винтом и последующего нанесения знака поверки.

Пломбирование задвижек на трубопроводах СИКГ осуществляется в соответствии с документом «Инструкция по эксплуатации систем измерений количества и параметров свободного нефтяного газа на УПН Кальчинского нефтяного месторождения».

Схемы пломбирования от несанкционированного доступа компонентов СИКГ приведены на рисунках 1 и 2.

		А >—
пломьо
		О

ш
ш
гт	J ]

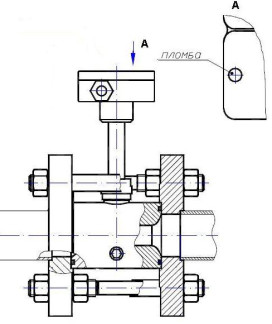

Рисунок 1 - Схема пломбирования датчика расхода газа ДРГ.М-2500

МИКОНТ-1Б6 fgf

Конгроппср цмвереагыЯ

ЙЕКБЕЗП

щнтнп

пломба

,	-т	'	'	г-	JT-
I	1	1	1	1	1!

5 5

Рисунок 2 - Схема пломбирования контроллера МИКОНТ-186

Программное обеспечение

Программное обеспечение (ПО) контроллера универсального МИКОНТ-186 имеет свидетельство об аттестации программного обеспечения средств измерений № 30092 ПО/001-07 от 10.04.2007 г., выданное Государственным центром испытаний средств измерений «Тест ПЭ».

ПО контроллера универсального МИКОНТ-186 выполняет следующие функции:

— преобразование электрических сигналов с датчиков температуры, давления и объемного расхода газа в значения физических величин, вычисление объема газа в рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям;

— вывод на дисплей, архивирование и печать текущих и накопленных значений для измеренных и вычисленных параметров;

— индикацию часов реального времени;

— хранение информации при отключении сетевого питания.

Идентификационные данные метрологически значимой части ПО контроллера универсального МИКОНТ-186 приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (иден-тифика-ционный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Модуль расчета объема газа, приведенного к стандартным условиям

BF_A080205

Метрологические характеристики СИКГ нормированы с учетом ПО контроллера.

Для защиты программного обеспечения контроллера универсального МИКОНТ-186 от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита программного обеспечения контроллера универсального МИКОНТ-186 соответствует уровню «С» по классификации МИ 3286-2010.

Технические характеристики

Рабочая среда

Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч Диапазон измерений температуры газа, °С Диапазон измерений избыточного давления газа, МПа Режим работы

Пределы допускаемой относительной погрешности измерений объема нефтяного газа, приведенного к стандартным условиям, %

Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям ПО контроллера МИКОНТ-186, %

свободный нефтяной газ.

от 1250 до 4000. от 0 до 50. от 0 до 0,098. непрерывный.

± 5,0.

± 0,35.

Параметры электропитания СИКГ:

1) напряжение питающей сети переменного тока, В

- измерительных цепей

от 198 до 242; от 342 до 418; от 49 до 51.

- силовых цепей

2) частота питающей сети, Гц

Условия эксплуатации

1) для средств измерений, находящихся в помещении БЗРА-1:

- температура окружающей среды, °С от 15 до 35;

- относительная влажность воздуха при 35 °С, %, не более 95;

- отсутствие прямого воздействия солнечного излучения и атмосферных осадков.

2) для контроллера в помещении операторной:

- температура окружающей среды, °С от 15 до 35;

- относительная влажность воздуха при 35 °С, %, не более 80.

Среднее время наработки на отказ СИКГ, ч 37500.

Средний срок службы, не менее, лет 20.

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКГ типографским способом.

Комплектность

Комплектность средства измерений указана в таблице 2.

Таблица 2

Наименование

Номер в ГРСИ РФ:

49535-12
