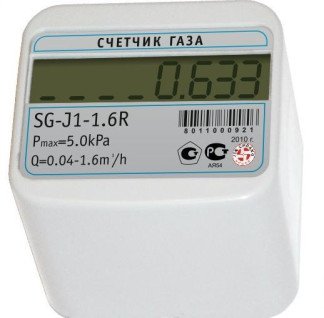

Счетчики газа бытовые малогабаритные SG-J1-1,6R, 49537-12

Назначение

Счетчики газа бытовые малогабаритные SG-J1-1,6R предназначены для измерения и учёта объёма прошедшего через счётчик природного или сжиженного газов.

Описание

Принцип действия работы счетчиков основан на линейной зависимости частоты колебаний, излучаемых струйно-акустическим генератором, от объема проходящего через него газа. Акустические колебания с помощью керамического пъезопреобразователя преобразуются в электрические импульсные сигналы такой же частоты. Сумма этих импульсов эквивалентна прошедшему через счетчик объёму газа.

Счетчик газа состоит из металлической платформы с входным и выходным патрубками и металлического контейнера. В металлическом контейнере расположены генератор струйно-акустических колебаний и пъезопреобразователь, контейнер герметично соединяется с платформой аналого-цифрового блока. На платформе счетчиков нанесена стрелка, указывающая направление потока газа.

Счетчик газа имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Технические характеристики

Знак утверждения типа

наносят на табличку флексографским способом, которую размещают на передней панели счётного устройства счётчика и титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки счетчика входят:

•    счетчик;

•    2 заглушки на патрубках счетчика;

•    паспорт;

•    упаковка.

Поверка

осуществляется по документу «Счетчики газа бытовые малогабаритные SG-J1-1,6R. Методика поверки. 4213-001-65502379-2011», утвержденная ГЦИ СИ 31.10.2011 г. первичная поверка и в эксплуатации по «Г осударственная система обеспечения единства измерений. Счетчики газа. Методика поверки» ГОСТ 8.324-2002.

Перечень средств измерений, применяемых при поверке:

- установка для поверки счётчиков газа, пг ± 0,5 %.

Сведения о методах измерений

изложены в р. 2 «Использование по назначению» «Руководство по эксплуатации. Счетчики газа бытовые малогабаритные SG-J1-1,6R».

Нормативные и технические документы, устанавливающие требования к счетчикам газа мембранных SG-J1-1,6R

1.    ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2.    ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки

3.    Техническая документация фирмы «Beijing Jinchuang Combined Gas Meter Co., Ltd»

Рекомендации к применению

при осуществлении торговли и товарообменных операций.
