Комплекты десантные метеорологические ДМК-01, 49547-12

Назначение

Комплекты десантные метеорологические ДМК-01 (далее комплекты ДМК-01) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры воды, температуры почвы, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления.

Описание

Принцип действия комплектов ДМК-01 основан на дистанционном измерении, преобразовании и передаче метеорологических параметров в центральную систему для обработки и отображения на дисплее оператора, сбора, архивации и формирования метеорологических сообщений.

Комплекты ДМК-01 состоят из первичных измерительных преобразователей метеорологических параметров(далее датчики), вторичных преобразователей измерительных, линий связи и центральной системы.

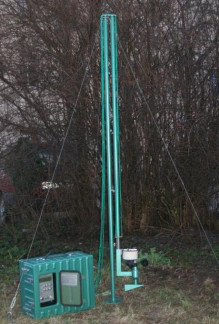

Конструктивно комплекты ДМК-01 выполнены в виде переносного контейнера, который состоит из передней крышки с измерительным блоком и задней крышки с монтажным комплектом. В развернутом виде комплект ДМК-01 представлен на рис.1.

Измерительный блок состоит из блока датчиков (БД) и блока цифрового (БЦ).

Для увеличения надежности эксплуатации комплектов ДМК-01 крепление измерительного блока в передней крышке контейнера осуществляется на пружинных амортизаторах.

БД объединяет датчик скорости и направления ветра (ДИВ), датчик температуры и влажности воздуха (ДТВ) и преобразователь измерительный, которые крепятся в верхней части метеорологической мачты при помощи фланца и фиксируется винтом с ориентацией на «север». В БД измеряются метеорологические параметры, которые поступают в преобразователь измерительный и после преобразования по линям связи передаются в БЦ для обработки.

БЦ состоит из корпуса, в котором размещены: цифровой индикатор (ЖКИ), функциональная клавиатура (F1, F2, F3, F4, F5, F6), датчик атмосферного давления (ДД), разъемы Х1+Х3, тумблер включения питания S1, аккумуляторная батарея (АБ). В БЦ производится обработка метеорологической информации и вывод ее на цифровое табло, в персональный ком-

пьютер (ПК) через интерфейс RS-232 и в линию связи другого потребителя по интерфейсу RS-485. Для работы с клавиатурой БЦ и подключения соединительных кабелей на передней крышке имеется специальный люк.

Монтажный комплект включает в себя метеорологическую мачту, соединительные кабели, датчик температуры воды/почвы (ДТв/п) (поставляются по требованию заказчика).

Метеорологическая мачта состоит из трех составных частей в виде пронумерованных трубок, которые вставляются друг в друга и фиксируются с помощью винтовых соединений.

Программное обеспечение

Программное обеспечение комплексов ДМК-01 является встроенным. Встроенное ПО («Чтение данных ДМК») обеспечивает сбор данных, обработку, отображение данных на цифровое табло, передачу данных на ПК через интерфейс RS-232 и в линию связи другого потребителя по интерфейсу RS-485 (получение данных на ПК возможно с помощью коммерческой программы «HyperTerminal»). Встроенное ПО является полностью метрологически значимым (файл dmkmeteо.exe).

Идентификационные данные программного обеспечения (Таблица 1)

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО «Чтение данных ДМК» учтено при нормировании метрологических характеристик.

Таблица 2

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом гравировки на пластину, которая крепится на контейнер.

Комплектность

Поверка

осуществляется по методике поверки МП 2551-0080-2011 «Комплекты десантные метеорологические ДМК-01», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 12.10.2011 года. Основные средства поверки:

1.    Измеритель влажности и температуры HMP45D, диапазон (0,8-100)%, пг±2% в диапазоне (0,8-90)%, пг±3% в диапазоне (>90-100)%.

2.    Термометр сопротивления эталонный ЭТС-100, диапазон (-196-660) °С, пг ±0,02.

2.    Термовлагокамера PR-3E, по температуре: диапазон (минус 10-100)°С, нестабильность поддержания ±0,5°С, по влажности: диапазон (25-100)%, нестабильность поддержания ±3%.

3.    Термостат металлоблочный QuickCal Low, диапазон воспроизведения температур: (минус 15-140)°С, нестабильность поддержания температуры ±0,05°С.

4.    Барометр образцовый переносной БОП-1М, диапазон (5-1100) гПа, пг±0,1 гПа.

5.    Термобарокамера TBV-1000, по температуре: диапазон (минус 70-120)°С, нестабильность поддержания ±1°С, по давлению: диапазон (25-1100) гПа, нестабильность поддержания ±1,33 гПа.

6.    Аэродинамическая труба T-101, зав. № 2, диапазон скорости (0,2 - 52) м/с, пг±(0,02+ 0,01 V) м/с, где V - скорость воздушного потока.

7.    Угломер с нониусом, тип 2, ГОСТ 5378-88.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Комплекты десантные метеорологические ДМК-01» КНГП.416321.001 РЭ.

Нормативные и технические документы, устанавливающие требования к комплектам десантным метеорологическим ДМК-01

1.    ГОСТ Р 8.596-2002 ГСИ «Метрологическое обеспечение измерительных систем».

2.    ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

3.    ГОСТ 8.558-93 ГСИ «Государственная поверочная схема для средств измерений температуры».

4.    ГОСТ 8.547-86 ГСИ «Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».

5.    ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 • 102 - 4000 • 102 Па».

6.    Технические условия ТУ 25-04-1803-2011 «Комплекты десантные метеорологические ДМК-01».

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
