Датчики давления SENSATA, серии 2CP5/2CP50, 49548-12

Датчики давления SENSATA, серии 2CP5/2CP50 (далее ╞ датчики), предназначены для непрерывного преобразования значений избыточного давления газов, жидкостей и пара в аналоговый выходной сигнал постоянного тока.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49548-12
Наименование СИ	Датчики давления
Обозначение типа СИ	SENSATA, серии 2CP5/2CP50
Изготовитель	"Sensata Technologies de Mexico S de RL de CV", Мексика
Год регистрации	2012
Срок свидетельства	13.04.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Датчики давления SENSATA, серии 2CP5/2CP50 (далее - датчики), предназначены для непрерывного преобразования значений избыточного давления газов, жидкостей и пара в аналоговый выходной сигнал постоянного тока.

Описание

Принцип действия датчиков давления основан на упругой деформации чувствительного элемента.

Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в нормированный выходной сигнал постоянного, пропорциональный давлению. Электронная схема закреплена внутри корпуса из нержавеющей стали.

Модели датчиков давления SENSATA, серии 2СР5/2СР50 отличаются друг от друга материалом корпуса и пределами измерений.

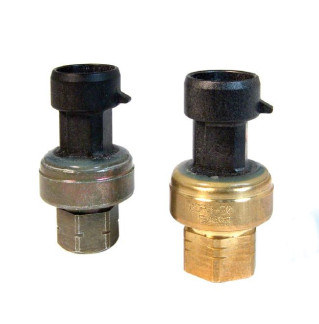

Рис. 1. Общий вид датчиков давления SENSATA, серии 2CP5/2CP50

Технические характеристики

Основные технические характеристики датчиков давления приведены в таблице 1. Таблица 1.

Пределы измерений избыточного давления, в зависимости от модели	2CP5	2CP50
	От 0 до 500 psi (от 0 до 3,4473 МПа)	от 0 до 650 psi (от 0 до 4,4815 МПа)
Материал корпуса	латунь	сталь
Пределы допускаемой основной приведенной погрешности, %	±0,6
Выходной сигнал, В мА	от 0,5 до 4,5; от 0 до 2,5
Параметры электрического питания: напряжение, В постоянный ток, не более, мА	от 4,5 до 5,5 8
Диапазон рабочих температур, °С	от -40 до 135
Дополнительная погрешность от изменения температуры окружающей среды, %/10°С	±0,6
Г абаритные размеры, мм, (диаметр, длина)	17 х 51,6
Масса, г, не более	30

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским методом.

Комплектность

В комплект поставки датчиков давления SENSATA, серии 2CP5/2CP50 входят:

- датчик,

- паспорт.

Поверка

осуществляется по МИ 1997-89: «Преобразователи давления измерительные. Методика поверки». При поверке используются рабочие эталоны класса точности 0,05 в соответствии с ГОСТ 8.017-79.

Сведения о методах измерений

«Датчик давления SENSATA, серии 2CP5/2CP50. Паспорт».

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным серии PXT

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

Техническая документация «Sensata Technologies de Mexico S de RL de CV», Мексика.

Рекомендации к применению

Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов
