Система фотогониометрическая измерительная SMS 10h, 49553-12

Назначение

Система фотогониометрическая измерительная «SMS 10h» (далее по тексту -система) предназначена для измерений пространственного распределения силы света световых приборов.

Описание

Принцип действия системы заключается в определении при помощи гониометра и фотометра пространственного распределения силы света источников света и осветительных приборов.

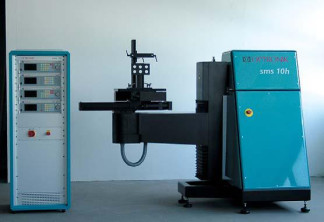

Система состоит из измерительного прибора sms 10h, гониометра sms 10h, управляющего компьютера, источника питания для ламп snt 10 и оптоэлектронной системы регистрации данных, состоящей из фотометрической головки FE10 с предусилителем vv10dsp.

Измерительный прибор sms 10h и источник питания snt 10 расположены на стойке управления.

Прибор sms 10h осуществляет связь между компьютером, с одной стороны, и гониометром, источником питания и предусилителем, с другой стороны.

Источник питания snt 10 является источником постоянного тока с возможностью ручного и программного управления.

Гониометр sms 10h имеет горизонтальную и вертикальную оси вращения. Для переключения между различными типами ламп в блокфаре на гониометре установлен мультиплексор. Предусмотрено дистанционное управление для регулировки опытного образца на столе гониометра.

Управляющий компьютер предназначен для контроля компонентов измерительной системы, а также для анализа и обработки полученных данных измерений.

Фотометрическая головка FE10 преобразует поступающий свет в фототок, который предусилитель vv10dsp усиливает и передает измерительному прибору для обработки.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), входящее в состав системы, выполняет функции отображения на экране компьютера результатов измерений в удобном для оператора виде, а также задания условий измерения и контроля процесса измерения в целом.

ПО разделено на три программных продукта. Данные программные продукты устанавливаются на компьютер, входящий в состав системы.

Программный продукт «OPTO гониометр» относится к метрологически значимой части всего комплекса ПО и предназначен для управления всей системой, соединяет систему и блок управления гониометра, а также выполняет команды пользователя: задание начальных параметров измерений, настройки элементов, принимающих участие в измерениях, отслеживании процесса измерения и визуального отображения результатов измерений. ПО состоит из управляющей программы OPTOG98.EXE; файлов со служебными данными, имеющими расширение .ini и .log; а также системных файлов для соединения измерительной части с управляющим компьютером через интерфейс RS-232.

Программный продукт «OPTO сервер», относящийся к метрологически не значимой части всего комплекса ПО, предназначен для хранения информации в файлах базы данных с именем типа OA000001.OAC, а также для обмена информацией с другими программами системы. Имя исполняемого файла OAS98.EXE.

Программный продукт «OPTO навигатор» также относится к метрологически не значимой части всего комплекса ПО и предназначен для обработки объектов базы данных. Сервер и клиент взаимодействуют посредством TCP/IP-протокола. Имя исполняемого файла OAW98.EXE.

Идентификационные данные программного продукта «OPTO гониометр» указаны в таблице 1.

Таблица 1

Обмен данными между измерительной частью системы и управляющим компьютером осуществляется через интерфейс RS-232.

Искажение данных при передаче через интерфейс связи исключается параметрами протокола:

-    для обмена данными с измерительной частью системы используется тип BULK-передачи, предназначенный для надёжной передачи файлов данных с многоуровневой защитой целостности;

-    каждая передача разбита на транзакции с подтверждением их успешного завершения получателем, что исключает использование или исполнение недостоверных данных или команд; при получении искаженных данных, они отбрасываются, а транзакция повторяется;

-    направление и назначение пакетов данных внутри транзакций определяется специальными идентификаторами, имеющими отдельную от других данных защиту от искажений с помощью избыточного кодирования;

-    при наличии на шине интерфейса нескольких устройств соответствие данных обеспечивается специальным полем адреса устройства TOKEN-пакетов, защищённым с помощью CRC;

-    целостность данных в отдельных пакетах проверяется с помощью CRC.

Для ограничения доступа внутрь корпуса блока управления производится его пломбирование.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на корпус прибора методом наклеивания.

Комплектность

Комплектность средства измерений представлена в таблице 3.

Таблица 3

Поверка

осуществляется по документу: «Система фотогониометрическая измерительная «SMS 10h». Методика поверки МП 60.Д4-11», утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 01 декабря 2011 г.

Основные средства поверки:

1 Набор излучателей силы света: светоизмерительные лампы типа СИС 107-100, СИС 107-500.

Основные метрологические характеристики:

Диапазон измерений силы света, кд:

СИС 40-100    88-112;

СИС 107-500    440-560;

Предел допускаемой относительной погрешности измерений: 0,3 %

Сведения о методах измерений

«Система фотогониометрическая измерительная «SMS 10h». Руководство по эксплуатации», п. 6 и п. 9.

Нормативные документы, устанавливающие требования к системе фотогониометрической измерительной «SMS 10h»

ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».

Рекомендации к применению

Осуществление деятельности при поверке световых приборов при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
