Поляриметры автоматические цифровые P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT, 49554-12

Назначение

Поляриметры автоматические цифровые моделей P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.

Описание

Работа поляриметров автоматических цифровых моделей P8000, P8000^ P8100, P8100Т, PS8000, PS8000T, P8000PT (далее - поляриметров) основана на принципе «оптического нуля». Излучение источника (светодиод с длиной волны излучения 589 нм) проходит через поляризатор, кювету с анализируемым веществом, второй поляризатор, выполняющий роль анализатора, и далее поступает на фотоприемное устройство, где преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок поляриметра, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результат измерения отображается на цветном жидкокристаллическом дисплее в цифровом виде.

При установке в оптическую систему кюветы с оптически активным веществом происходит поворот плоскости поляризации, который отслеживается поворотом анализатора на тот же угол с помощью сервосистемы.

Поляриметры моделей P8000, P8000^ P8100, P8100^ P8000PT, оснащены шкалами оптического вращения (°), удельного оптического вращения (°), оптического вращения в единицах Международной Сахарной Шкалы (°Z) и концентрации (г/100 мл). Поляриметры моделей PS8000, PS8000T оснащены только шкалой оптического вращения в единицах Международной Сахарной Шкалы (°Z).

Результаты измерений могут быть представлены в виде: угла вращения плоскости поляризации, данных по Международной сахарной шкале (с температурной компенсацией и без температурной компенсации), величины удельного вращения, концентрации, степени чистоты.

Поляриметры моделей P8000, P8100, и PS8000 работают без поддержания постоянной температуры. Поляриметры моделей P8000T, P8100T, PS8000T комплектуются термостатом PT31 для контроля температуры образца. В поляриметрах модели P8000PT контроль температуры образца осуществляется по принципу Пельтье.

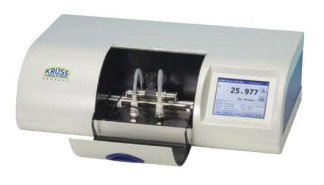

Конструктивно поляриметры цифровые моделей P8000, P8000^ P8100, P8100^ PS8000, PS8000T, P8000PT выполнены в виде стационарного настольного прибора. На задней панели прибора расположены разъем для подключения принтера, USB порт и сетевой интерфейс Ethernet (для связи с лабораторной информационно-управляющей системой LIMS) .

Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея размером 5,7" (320 х 240 пикселей). Результаты измерений выводятся на дисплей и сохраняются в базе данных. Интерфейс возможен на 6 языках (немецком, английском, французском, итальянском, португальском и испанском).

Для защиты от несанкционированного вмешательства в приборе предусмотрена защита паролем при входе в систему.

Программное обеспечение

Поляриметры автоматические цифровые моделей P8000, Р8000Т, P8100, Р8100Т, PS8000, PS8000T, P8000PT имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров угла вращения плоскости поляризации и функции индикации.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Защита программного обеспечения соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики поляриметров приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 2

Поверка

осуществляется по документу: ГОСТ 8.710-2010 «Государственная система обеспечения единства измерений. Поляриметры и сахариметры. Методика поверки».

Основные средства поверки: рабочие эталоны 1-го разряда Меры угла вращения плоскости поляризации (пластинки поляриметрические) согласно ГОСТ 8.590-2009: образцовые поляриметрические пластинки 34-20, 34-21, 34-22, входящие в состав Государственного первичного эталона единицы угла вращения плоскости поляризации ГЭТ 50-2008. Допускается применение средств поверки, удовлетворяющих требованию документа ГОСТ 8.710-2010 «Государственная система обеспечения единства измерений. Поляриметры и сахариметры. Методика поверки».

Сведения о методах измерений

«Поляриметры автоматические цифровые моделей P8000, Р8000Т, P8100, Р8100Т, PS8000, PS8000T, P8000PT. Руководство по эксплуатации», глава 5 «Основные приемы работы».

Нормативные документы, устанавливающие требования к поляриметрам

ГОСТ 8.590-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации»

ГОСТ 8.710-2010 «Государственная система обеспечения единства измерений. Поляриметры и сахариметры. Методика поверки»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
