| Номер в госреестре | 49559-12 |
| Наименование СИ | Анализатор покрытий рентгено-флуоресцентный |
| Обозначение типа СИ | CMI 900 |
| Изготовитель | "Oxford Instruments Analytical", Великобритания |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

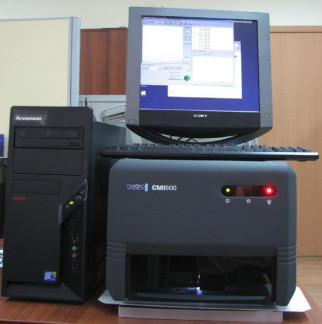

Анализатор покрытий рентгено-флуоресцентный CMI 900 (далее - анализатор) предназначен для измерения толщины однослойных, многослойных или сплавных покрытий, определения концентрации растворов, составов сплавов и анализа материалов методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия измерителей основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристических спектральных линий под действием высокоэнергетического излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитать толщину и элементный состав покрытия.
Основными элементами конструкции измерителей являются:
- Измерительная камера, содержащая рентгеновскую трубку и измерительное устройство, служащая также для защиты пользователя от излучения;
- Рентгеновская трубка - источник рентгеновского излучения;
- Источник питания, служащий для обеспечения всех частей измерителя электроэнергией с определенными характеристиками;
- Видеокамера, служащая для визуального наведения измерителя на определяемую область;
- Детектор (пропорциональный счетчик, заполненный ксеноном), служащий для преобразования гамма квантов вторичного рентгеновского излучения в электрический сигнал;
- Персональный компьютер, предназначенный для приема, обработки и выдачи информации под управлением специализированного программного обеспечения SmartLink FP.
Для осуществления управления электронным блоком, сбора и анализа данных на персональном компьютере установлено программное обеспечение (ПО) SmartLink FP.
Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа анализа | SmartLink FP | 4.3 | 7B6CDFDA05E5C560630BAE684 8CEAF7E по файлу fpdll.dll | MD5 |
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Анализируемые элементы | От титана (Z=22) до урана (Z=92) |
| Количество слоев покрытия, не более | 5 |
| Диапазон измерения толщины покрытия, мкм | 0 - 25 |
| Максимальная высота измеряемого образца, мм, не более | 33 |
| Пределы допускаемого значения относительной погрешности измерения толщины покрытия, % | ±5 |
| Диаметр коллиматора, мм | 0,3 |
| Лазерная фокусировка | по оси Z |
| Напряжение питания, В при частоте, Гц | 115/230 50/60 |
| Потребляемый ток, А, не более | 2,0 |
| Габаритные размеры, мм, не более: - измеритель, ширина х высота х глубина | 356 х 305 х 711 |
| Масса, кг, не более | 97 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха, % | 10 - 40 0 - 98 |
наносится на титульный лист руководства по эксплуатации печатным способом и на боковую панель прибора с помощью наклейки.
Таблица 3
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Анализатор покрытий рентгено-флуоресцентный CMI 900 | 1 шт. |
| 2. | Персональный компьютер | 1 шт. |
| 3. | Устройства ввода-вывода и периферийные устройства для ПК | 1 компл. |
| 4. | Соединительные кабели | 1 компл. |
| 5. | Программное обеспечение SmartLink FP | 1 экз. |
| 6. | Руководство по эксплуатации | 1 экз. |
| 7. | Методика поверки | 1 экз. |
осуществляется согласно методике поверки «Анализатор покрытий рентгено-флуоресцентный CMI 900. Методика поверки» МП 03.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в январе 2012 года.
Основные средства поверки:
1. Государственные стандартные образцы (ГСО) состава: сталей легированных ГСО 2841-90П.. .2852-90П, латуни ГСО 6105-91.6109-91. Погрешность аттестации, не хуже 0,05 %;
2. Набор мер толщины покрытий типа НТП на МО, диапазон 3-2000 мкм, 2-й разряд. Р 50.2.006-2001. «Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм».
Используется для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Анализатор покрытий рентгено-флуоресцентный CMI 900. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализатору покрытий рентгено-флуоресцентному CMI 900
Техническая документация фирмы “Oxford Instruments Analytical ”, Великобритания
Анализатор покрытий рентгено-флуоресцентный CMI 900 используется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
