Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD, 49560-12

Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD (далее по тексту ╞ измерители) предназначены для измерений средней мощности непрерывного лазерного излучения.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49560-12
Наименование СИ	Измерители средней мощности лазерного излучения
Обозначение типа СИ	Comet 1K, Comet 10K и Comet 10K-HD
Изготовитель	"Ophir Optronics Ltd.", Израиль
Год регистрации	2012
Срок свидетельства	13.04.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD (далее по тексту - измерители) предназначены для измерений средней мощности непрерывного лазерного излучения.

Описание

Принцип действия измерителей основан на преобразовании оптического излучения в электрический сигнал. Электрический сигнал усиливается и преобразуется в цифровую форму цифровым индикатором.

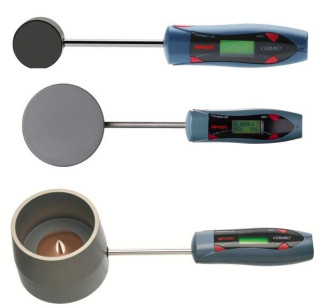

Измерители выполнены в малогабаритных пластмассово-металлических корпусах.

Comet 10K-HD

Измерители средней мощности лазерного излучения имеют три модификации Comet 1K, Comet 10K и Comet 10K-HD отличительные особенности приведены в таблице 1.

Таблица 1

Наименование характеристик	Comet 1K	Comet 10K	Comet 10K-HD
Спектральный диапазон, мкм	От 0,2 до 20	1,06 и 10,6	1,06 и 10,6
Диаметр приёмной площадки, мм	50	100	55
Диапазон измерения средней мощности	От 20 Вт до 1000 Вт	От 200 Вт до 10 кВт	От 200 Вт до 10 кВт

Программное обеспечение

Обработка результатов измерений и управление измерителей средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD производится с помощью программного обеспечения СМТ1К120.

Программное обеспечение Comet имеет уровень защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Таблица 2

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа обработки данных и управления

СМТ1К120

Технические характеристики

Таблица 3

Параметры	Comet 1K	Comet 10K	Comet 10K-HD
Спектральный диапазон, мкм	От 0,2 до 20	1,06 и 10,6	1,06 и 10,6
Диаметр приёмной площадки, мм	50	100	55
Диапазон измерения средней мощности, Вт	От 20 до 1000	От 200 до 10000	От 200 до 10000
Пределы допускаемой относительной
погрешности измерения средней мощ		±5
ности, %
Средняя максимальная плотность
мощности, кВт/см2, при значении
средней мощности:
100 Вт	10	-	-
200 Вт	8	-	-
300 Вт	6	-	-
500 Вт	5	-	-
1 кВт	4	3,5	7
2 кВт	-	2,8	6
3 кВт	-	2,5	5
5 кВт	-	1,5	3
10 кВт	-	1	2

Максимальная плотность энергии,
Дж/см2, при длительности импульса:
< 100 нс	0,3				1
10 мкс	1				3
1 мс	10				30
10 мс	50				150
Батарея, номинальное напряжение, В	2хAA, 6 В
Г абаритные размеры (ш х д х в), мм в базовой конфигурации	50x295x39	100x345x50		110x350x87
Масса, кг, не более	0,3	1,2		1,2
Условия эксплуатации:
температура окружающего воздуха, °С			+10 ... +30
относительная влажность воздуха, %			90
атмосферное давление, мм рт. ст.			760 ± 60
Условия транспортировки: температура окружающего воздуха, °С	От минус 20 до плюс 50

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и методом наклеивания на оборотную сторону корпуса прибора.

Комплектность

Комплект поставки включает:

Таблица 4

Наименование	Количество
Средство измерений	1 шт. *
Батарея AA	2 шт.
«Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD. Руководство по эксплуатации»	1 экз.
Методика поверки	1 экз.

* количество и тип определяется требованием заказа.

Поверка

осуществляется в соответствии с методикой поверки «Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD. Методика поверки» МП 12.Д4-11, утверждённой ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 г.

Основные средства поверки:

Рабочий эталон единицы средней мощности лазерного излучения РЭСМ (№ 27393-04 в Г осреестре СИ РФ).

Сведения о методах измерений

Сведения о методах (методиках) измерения приведены в руководстве по эксплуатации «Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD», раздел 4.

Нормативные и технические документы, устанавливающие требования к измерителям средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD

1. ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».

2. Техническая документация фирмы-изготовителя «Ophir Optronics», Израиль.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
