| Номер в госреестре | 49571-12 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | ТРИТОН-ГАЗ |
| Изготовитель | ООО "Лиом плюс", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Счетчики газа объемные диафрагменные «ТРИТОН-ГАЗ» (далее - счетчики) предназначены для измерения объема природного газа без температурной компенсации при максимальном рабочем давлении до 0,05 МПа для коммерческого учёта в жилищно-коммунальной сфере.
Счетчики газа состоят из измерительного устройства, отсчетного устройства и корпуса.
Измерительное устройство состоит из двух камер со встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается отсчетному устройству. Мембраны изготовлены из синтетического материала.
Отсчетное устройство роликовое и имеет восемь роликовых указателей. На последнем ролике установлен магнит, позволяющий, не нарушая клейма, устанавливать на счетчик с помощью штепсельного соединения геркон, который воспроизводит 100 импульсов на 1 м газа.
Счетчики оснащены механизмом, препятствующим обратному вращению отсчетного устройства.
Счетчики имеют неразборный стальной штампованный корпус, присоединяющийся к газопроводу с помощью двух штуцеров.
Счетчики выпускаются следующих моделей:
Место нанесения пломбы

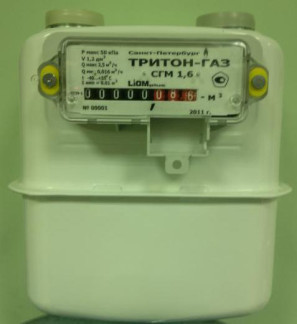

Рисунок 1. Общий вид счетчика
Таблица 1
| Модель | Диапазон измерений, м3/ч |
| СГМ 1,6 | 0,016 - 2,5 |
| СГМ 2,5 | 0,025 - 4,0 |
| СГМ 2,5Р | 0,016 - 4,0 |
| СГМ 4 | 0,04 - 6,0 |
| СГМ 4Р | 0,016 - 6,0 |
Метрологические и технические характеристики счетчиков указаны в табл. 2. Таблица 2
| ' —-—Модель счётчика Название характеристик —-—____ | СГМ 1.6 | СГМ 2.5 | СГМ 2.5Р | СГМ 4 | СГМ 4Р | |
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Максимальный расход, 0макс, м3/ч | 2,5 | 4,0 | 4,0 | 6,0 | 6,0 | |
| Номинальный расход, 0ном, м3/ч | 1,6 | 2,5 | 2,5 | 4,0 | 4,0 | |
| Минимальный расход, 0мин, м3/ч | 0,016 | 0,025 | 0,016 | 0,040 | 0,016 | |
| Пределы допускаемой основной относительной погрешности в диапазоне расходов, %, от Qмакс до 0,^ном вкл. свыше 0,^ном до Qмин | во время выпуска из производства и после ремонта | в процессе эксплуатации | ||||
| ±1,5 ±3 | ±3 ±5 | |||||
| Пределы допускаемой дополнительной относительной погрешности, %/1°С | ±0,45 | |||||
| Номинальный циклический объем, дм3 | 1,15 | |||||
| Потеря давления при Qm^, Па, не более | 200 | |||||
| Порог чувствительности, м3/ч, не более | 0,002Qном | |||||
| Максимальное рабочее избыточное давление, кПа (бар) | 50 (0,5) | |||||
| Емкость отсчётного устройства, м3 | 99999,999 | |||||
| Цена деления наименьшего разряда отсчётного устройства, м3 | 0,0002 | |||||
| Параметры резьбы присоединительных штуцеров, дюйм | G/ ; G1/ | |||||
| Условия эксплуатации: - температура окружающей среды и измеряемого газа, °С, не более - относительная влажность воздуха при температуре 35 °С, % | минус 40 до 55 95 | |||||
| Масса, кг, не более | 2,0 | |||||
| Г руппа исполнения | С4 | |||||
| Г абаритные размеры, мм, не более | длина - 195, ширина - 175, высота - 230 | |||||
| Межосевое расстояние между штуцерами, мм | 110±0,5 | |||||
| Срок службы, лет, не менее | 20 | |||||
| Средняя наработка на отказ, ч, не менее | 25000 | |||||
Знак утверждения типа наносится на шкалу отсчетного устройства счетчиков методом шелкографии и на Руководство по эксплуатации типографским методом.
Комплект поставки:
- счетчик газа «ТРИТОН-ГАЗ»
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.
- Руководство по эксплуатации
*
- комплект монтажных частей
- упаковка
*Комплект принадлежностей поставляется по отдельному заказу.
осуществляется по ГОСТ 8.324-02 «ГСИ. Счетчики газа. Методы и средства поверки». Перечень эталонов, применяемых при поверке:
- установка поверочная для поверки счетчиков газа с диапазоном измерения расхода от 0,016 до 65 м /ч и погрешностью не более ±0,3 %.
Сведения о методиках измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным «ТРИТОН-ГАЗ»
1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа».
2. ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. ГОСТ 8.324-2002 «Счетчики газа. Методика поверки».
4. ТУ 4213-002-79819588-2011 «Счетчики газа объемные диафрагменные «ТРИТОН-ГАЗ». Технические условия».
- осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 1875 |
| Поверителей | 36 |
| Актуальность данных | 08.12.2024 |
