Трансформаторы тока ТОМ, 49579-12

Назначение

Трансформаторы тока ТОМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

Описание

Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства (на напряжение 362 кВ и 525 кВ) или опорного двухступенчатого устройства (на напряжение 765 кВ), которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная кабельно-конденсаторная изоляция нанесена на вторичную обмотку.

Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного тока, классами точности.

Структура условного обозначения трансформаторов:

ТОМ Х Х-Х-0,2/ 10Р/ 10Р/ 10Р/ 10Р-Х/Х У1

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальная сила вторичного тока, А

Номинальная сила первичного тока, А

Номинальный класс точности

Номер конструктивного варианта исполнения

Уровень изоляции по МЭК 60044-1

Наибольшее напряжение оборудования, кВ

Маслонаполненный

Опорный

-Трансформатор тока

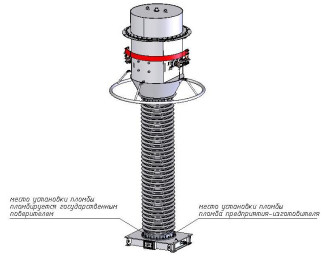

Трансформаторы тока ТОМ приведены на рисунках 1, 2.

место установки пломбы пломба предприятия-изготовителя

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся к корпусу трансформатора.

Комплектность

Комплект поставки трансформатора составляет:

-    трансформатор тока ТОМ - 1 шт. (типоисполнение - в соответствии с заказом);

-    демонтированные на период транспортирования сборочные единицы и детали - 1 компл. (состав

-    в соответствии с заказом);

-    руководство по эксплуатации - 1 экз.;

-    паспорт - 1 экз.;

-    техническое описание и инструкция по эксплуатации разрядника (для ТОМ 765) - 1 экз.;

-    монтажный чертеж (для ТОМ 765) - 1 экз.;

-    комплект запасных частей - 1 компл. (состав - в соответствии с заказом).

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основного оборудования, необходимого для поверки:

1.    Трансформатор тока И-512:

-    диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5А, погрешность измерения ± 0,05%.

2.    Аппарат К 507:

-    диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;

-    диапазон измерений 5±(0,1-10)' погрешность измерения от минус (3,5-350) до (6,5-650)'.

3.    Магазин сопротивлений Р 5018:

-    диапазон измерений 1А, (1^50) В-А или 5А, (1,25^50) В-А, класс точности 4.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТОМ

ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.

ТУ У 05755559.004-96 „Трансформаторы тока серии ТОМ. Технические условия“.

Рекомендации к применению

- выполнение государственных учётных операций.
