| Номер в госреестре | 49581-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВТ |
| Изготовитель | Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье |
| Год регистрации | 2012 |
| Срок свидетельства | 18.04.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Трансформаторы представляет собой вторичную обмотку с нанесённой на неё изоляцией.
Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного и вторичного тока, классами точности.
Структура условного обозначения трансформаторов:
Т В Т Х - Х - Х/Х 04
- Климатическое исполнение и категория размещения по
ГОСТ 15150-69 - Номинальная сила вторичного тока в амперах
- Номинальная сила первичного тока в амперах
Номер конструктивного варианта исполнения
- Наибольшее напряжение ввода в киловольтах
- Для работы в силовых трансформаторах и автотрансформаторах
- Встроенный
- Трансформатор тока

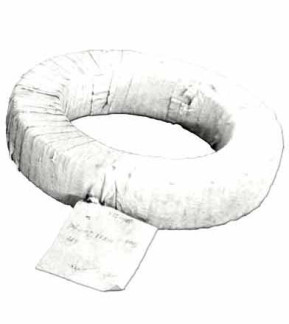

Трансформатор тока ТВТ приведен на рисунке 1.
| Характеристики | Значение |
| Наибольшее напряжение трансформатора, кВ | 12; 40,5; 123; 170; 245; 420; 525; 765; 1200 (в зависимости от типоисполнения) |
| Номинальное напряжение сети, кВ | 10; 35; 110; 150; 220; 400; 500; 750; 1150 (в зависимости от типоисполнения) |
| Номинальная сила первичного тока, А | 50; 75; 100; 100; 150; 200; 250; 300; 400; 600; 750; 800; 1000; 1500; 2000; 3000; 4000; 5000; 5000; 6000; 12000; 20000 ( в зависимости от типоисполнения) |
| Номинальная сила вторичного тока, А | 1 или 5 ( в зависимости от типоисполнения) |
| Номинальная частота, Гц | 50 или 60 |
| Классы точности по ГОСТ 7746-2001 | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5Р; 10Р (в зависимости от типоисполнения) |
| Климатическое исполнение по ГОСТ 15150-69 | 04 |
| Диапазон рабочих температур, °С: | от минус 50 до 45 |
| Диапазон температур, °С: - транспортирования - хранения | от минус 50 до 40 от 5 до 40 |
| Г абаритные размеры, мм | от D=280 мм; d=130 мм; Н=110 мм до D=1115 мм; d=934 мм; Н=220 мм |
| Масса, кг | от 14 до 237 |
| Средняя наработка до отказа, не менее, ч | С~- 0 ,6 2 |
| Средний срок службы, не менее, лет | 30 |
Знак утверждения типа наносится на паспорт трансформаторов типографским способом.
Комплект поставки трансформатора составляет:
- трансформатор тока ТВТ - 1 шт. (типоисполнение - в соответствии с заказом);
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз.
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
1. Трансформатор тока И-512:
- диапазон измерений: первичные токи (0,5-3000) А, вторичные токи 1; 5 А, погрешность измерения ± 0,05%.
2. Аппарат К 507:
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
- диапазон измерений 5±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
3. Магазин сопротивлений Р 5018:
- диапазон измерений 1 А, (1-50) В-А или 5А, (1,25-50) В-А, класс точности 4.
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВТ
ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.017-98 „Трансформаторы тока серии ТВТ. Технические условия“.
- выполнение государственных учётных операций.
