Трансформаторы напряжения НКФ, 49582-12

Трансформаторы напряжения НКФ (далее - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49582-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НКФ
Изготовитель	Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье
Год регистрации	2012
Срок свидетельства	18.04.2017
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Трансформаторы представляют собой конструкцию однофазного, трёхобмоточного устройства, которое состоит из нескольких магнитопроводов с обмотками. Первичная обмотка предназначена для включения на фазное напряжение.

Типоисполнения трансформаторов отличаются наибольшим напряжением, номинальным напряжением первичной и вторичных обмоток, классами точности, климатическим исполнением.

Структура условного обозначения трансформаторов:

Н К Ф - Х Х Х Х - Х

_Конструктивное исполнение (И-повышенные требования к

электрической прочности изоляции; М-трансформатор с двумя основными вторичными обмотками, Г-герметичный)

_ Климатическое исполнение и категория размещения

по ГОСТ 15150-69

- Уровень загрязнения по МЭК 60044-2

-Наибольшее напряжение оборудования, кВ

_С фарфоровой покрышкой

-Электромагнитный каскадный

Трансформатор напряжения

НЕСтС ПМн5и

пли»8ируЕт.г.я гасидарстЬеинып п^еритЕЛЕн

use niff игтянаЗки ПЛОя5ы пломбируется государственным пи&еритвлЕМ

место установки пломбы

пламба предприятия- из гатайителя

МЕСтО установки ПЛОМБЫ пломба пргд прият ия- из ? отоИ и,я с ля

места устачабки планды п//(г0врдщМ: государственным

пи&ерип1ЕЛЕМ

песта у с та над г; и пиап&ы пломбируется ircriTJyдарственным по&ерителем

ме:то yemv тгйьи пломбы пломба предприятия-изготовителя

нес та у с та на Аки пломбы пломба предприятия- из г ото&и те ля

яест.з у с та >■)<?$ гм пломбы фпс№&& triS'HrvBumEnR

мег.ка vi'RUчдаяЗы' г.лзхЗхри.Е&сл зашакрскЯвхнмк

ннсмо иста мзды г.лохЪы п.лоу5з преЗприявтл-т^аяй&итсАК

нест уаяс.на&хи 'ТшШщ м№§й прЕппрая/лия-изЕс.шВ^тЕля

нести устлнаЬни ЯлШ№

плгп5а предпри я!Рия - изгит$итля

нег.тт целинники планЗк' ЛМП&ируШЛСЯ sucydzpcwbnhbbtrt ЛР&Ери/ЛЕЛЕМ

яес№ устипЬьи R!}fin6ht л ли Г\ёа предприятия-и згатё и n\F. ля

нес ж усгла-ч?&хи плсгпЗы п./;ск5а прЕдприятя- тгитЬитЕля

fecsip усминя^ни плсябы ЬЪщрр прЕёприншя-изгат&итЕля

yiscmc усшна&ки п по rift ы ллря&ируртгя грсидарся$Енным

Пи^ЕриМЕПЕЯ

МЕС ЛЮ II ела wit ни плсмЗы nnv^Stpij акск- ?.t!c.y Зирал/тЕ.чм&м пр$Еришлеп

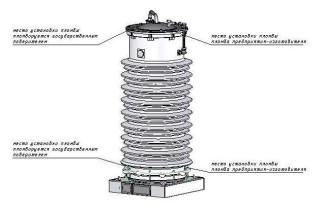

Рис.5 - Трансформаторы напряжения НКФ-170, НКФ-245

пеаг.с if становий ялопды

П WvSiSpy РЛГ С Я Ztfiy 3 л рст^Еннын ПЯ&гриЯЕРЕИ

А .

У1ЕП!\С l4C!KQ.H(t%Ki> ПЛЯП^Ы

плзпсе. npsdприятия-цигвктИ имЕля

RECB1 сг устинъ&хи ппинЗы планируется гссидарстЬЕНныи ПО?!Ери/П€ЛЕУ<

НЕапс цс та на ft ни пяам5ы

плик5а предприятия-uisumуЬир.Еля

* \ \ !■ it'-

Технические характеристики

Характеристики	Значение
Наибольшее напряжение трансформатора, кВ	123; 170; 245 (в зависимости от типоисполнения).
Номинальное напряжение первичной обмотки, кВ	110 /V3; 150 /V3; 220/V3 (в зависимости от типоисполнения)
Номинальное напряжение вторичных обмоток, В	100/V3; 100; 100/3 (в зависимости от типоисполнения)
Номинальная частота, Гц	50 или 60
Классы точности по ГОСТ 1983-2001	0,2; 0,5; 1,0; 3,0; 3Р (в зависимости от типоисполнения)
Климатическое исполнение по ГОСТ 15150	У1, ХЛ1, Т1
Диапазон рабочих температур, °С: для исполнения У1 для исполнения ХЛ1 для исполнения Т1	от минус 45 до 40 от минус 60 до 40 от минус 10 до 50
Диапазон температур транспортирования и хранения, °С: для исполнения У1 для исполнения ХЛ1 для исполнения Т1	от минус 60 до 50 от минус 60 до 50 от минус 10 до 60
Г абаритные размеры, не более, мм	НКФ-123 : 620 х620 х 2200 НКФ-170: 620 х620 х 4070 НКФ-245: 620 х 620 х 4250
Масса, не более, кг	НКФ-123: 850 НКФ-170: 1460 НКФ-245: 1650
Средняя наработка до отказа, не менее, ч	4 • 106
Средний срок службы, не менее, лет	30

Знак утверждения типа

Знак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся к корпусу трансформатора.

Комплектность

Комплект поставки трансформатора составляет:

- трансформатор напряжения НКФ - 1 шт. (типоисполнение - в соответствии с заказом);

- комплект запасных частей - 1 компл. (состав - в соответствии с заказом);

- опись эксплуатационных документов - 1 экз.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз.;

- комплект монтажных частей - 1 компл. (состав - в соответствии с заказом).

Поверка

осуществляется по документу ГОСТ 8.216-88 “ГСИ. Трансформаторы напряжения. Методика поверки”.

Перечень основного оборудования, необходимого для поверки

1. Трансформатор напряжения ТНО-110-220/0,5/ТНМО-0,5, I разряд, класс точности 0,1; диапазон измерений: первичных напряжений (110/V3 — 220/V3) кВ, вторичных напряжений 100; 100V3 В;

2. Аппарат К 507:

- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;

- диапазон измерений 5±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.

3. Магазин проводимости Р 5054:

- диапазон измерений (1,25-25) В-А, класс точности 4.
