| Номер в госреестре | 49584-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье |
| Год регистрации | 2012 |
| Срок свидетельства | 18.04.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФЗМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная бумажно-масляная изоляция нанесена на первичную и вторичную обмотки.
Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного и вторичного тока, классами точности, климатическим исполнением.
Структура условного обозначения трансформаторов:
Т Ф З М Х Х - Х - Х/Х - Х / Х ХХ
Климатическое исполнение и категория раз- мещения по ГОСТ 15150-69
Номинальная сила вторичного тока, А
Номинальная сила первичного тока, А
Номинальный класс точности
Номер конструктивного варианта исполнения
_ Уровень загрязнения по
ДСТУ IEC 60044-1
- Наибольшее напряжение оборудования, кВ
- Маслонаполненный

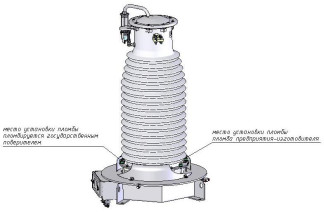

Изоляция обмоток бумажно-масляная звеньевого типа Фарфоровая покрышка
Трансформатор тока
б)
Рис.4 - ТФЗМ 170 Метрологические и технические характеристики
| Характеристики | Значение |
| Наибольшее напряжение трансформатора, кВ | 72,5; 123; 145; 170 кВ (в зависимости от типоисполнения) |
| Номинальное напряжение сети, кВ | 66; 110; 132;150 (в зависимости от типоисполнения) |
| Номинальная сила первичного тока, А | 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800;1000; 1200; 1500; 2000 ( в зависимости от типоисполнения) |
| Номинальная сила вторичного тока, А | 1 или 5 ( в зависимости от типоисполнения) |
| Номинальная частота, Гц | 50 или 60 |
| Классы точности по ГОСТ 7746-2001 | 0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р (в зависимости от типоисполнения) |
| Климатическое исполнение по ГОСТ 15150-69 | У1,УХЛ1, Т1 |
| Диапазон рабочих температур, °С: для исполнения У1 для исполнения УХЛ1 для исполнения Т1 | от минус 45 до 40 от минус 60 до 40 от минус 10 до 50 |
| Диапазон температур транспортирования и хранения, °С: для исполнения У1 для исполнения УХЛ1 для исполнения Т1 | от минус 60 до 50 от минус 60 до 50 от минус 50 до 60 |
| Характеристики | Значение |
| Г абаритные размеры, не более, мм | |
| ТФЗМ 72,5 | 1710х970х900 |
| ТФЗМ 123 | 1982х820х660 |
| ТФЗМ 145 | 2300х970х900 |
| ТФЗМ 170 | 2350х1028х890 |
| Масса, не более, кг | |
| ТФЗМ 72,5 | 583 |
| ТФЗМ 123 | 640 |
| ТФЗМ 145 | 1270 |
| ТФЗМ 170 | 1165 |
| Средняя наработка до отказа, не менее, ч | С~- 0 4 |
| Средний срок службы, не менее, лет | 30 |
Знак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся на корпус трансформатора.
Комплект поставки трансформатора составляет:
- трансформатор тока ТФЗМ - 1 шт. (типоисполнение - в соответствии с заказом);
- комплект монтажных частей - 1 компл. (состав - в соответствии с заказом);
- комплект запасных частей (для климатического исполнения Т1) - 1 компл.
(состав - в соответствии с заказом);
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз.
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
1. Трансформатор тока И-512:
- диапазон измерений: первичные токи (0,5-3000) А, вторичные токи 1; 5 А, погрешность измерения ± 0,05%.
2. Аппарат К 507:
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001 -0,1)%;
- диапазон измерений 5±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
3. Магазин сопротивлений Р 5018:
- диапазон измерений 1А, (1-50) В-А или 5А, (1,25-50) В-А, класс точности 4.
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ
ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.011-97 „Трансформаторы тока серии ТФЗМ. Технические условия“.
- выполнение государственных учётных операций.
| Зарегистрировано поверок | 159 |
| Поверителей | 17 |
| Актуальность данных | 22.11.2024 |
