Трансформаторы тока ТФЗМ 245, 49585-12

Назначение

Трансформаторы тока ТФЗМ 245 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

Описание

Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная бумажно-масляная изоляция нанесена на первичную и вторичную обмотки.

Типоисполнения трансформаторов отличаются номинальной силой первичного и вторичного тока, классами точности, климатическим исполнением.

Структура условного обозначения трансформаторов:

Т Ф З М Х Х -Х - Х/Х - Х / Х ХХ

Климатическое исполнение и категория раз- мещения по ГОСТ 15150-69

Номинальная сила вторичного тока, А

Номинальная сила первичного тока, А

Номинальный класс точности

Номер конструктивного варианта исполнения

_ Уровень загрязнения по

ДСТУ IEC 60044-1

- Наибольшее напряжение оборудования, кВ

- Маслонаполненный

Изоляция обмоток бумажно-масляная звеньевого типа Фарфоровая покрышка

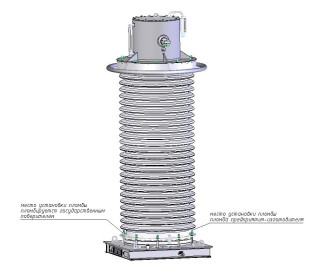

Трансформатор тока Трансформатор тока ТФЗМ 245 приведен на рисунке 1.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся к корпусу трансформатора.

Комплектность

Комплект поставки трансформатора составляет:

-    трансформатор тока ТФЗМ 245 - 1 шт. (типоисполнение - в соответствии с заказом);

-    комплект монтажных частей - 1 компл. (состав - в соответствии с заказом);

-    комплект запасных частей (для климатического исполнения Т1) - 1 компл.

(состав - в соответствии с заказом);

-    паспорт - 1 экз.;

-    руководство по эксплуатации - 1 экз..

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основного оборудования, необходимого для поверки:

1.    Трансформатор тока И-512:

-    диапазон измерений: первичные токи (0,5-3000) А, вторичные токи 1; 5 А, погрешность измерения ± 0,05%.

2.    Аппарат К 507:

-    диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;

-    диапазон измерений 5±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.

3.    Магазин сопротивлений Р 5018:

-    диапазон измерений 1 А, (1-50) В-А или 5А, (1,25-50) В-А, класс точности 4.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 245

ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.

ТУ У 05755559.011-97 „Трансформаторы тока серии ТФЗМ. Технические условия“.

Рекомендации к применению

-    выполнение государственных учётных операций.
