| Номер в госреестре | 49587-12 |
| Наименование СИ | Системы многофункциональные измерительные информационные |
| Обозначение типа СИ | МИИС-1 |
| Изготовитель | Общество с ограниченной ответственностью «Фирма «Электроника-Бизнес-Сервис» (ООО «Фирма «ЭлБиС»), Челябинская область, г. Снежинск |
| Год регистрации | 2012 |
| Срок свидетельства | 12.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы многофункциональные измерительные информационные МИИС-1 (далее МИИС-1) предназначены для определения параметров движения локомотивов внутризаводского железнодорожного транспорта: скорости движения локомотива и давления воздуха в тормозной магистрали локомотива.
Принцип работы МИИС-1 при измерении скорости движения основан на преобразовании механического углового перемещения вала датчика частоты обращения, жестко установленного на крышке буксы локомотива, в импульсные сигналы напряжения. Принцип работы МИИС-1 при измерении давления основан на преобразовании давления датчиком давления, установленном на тормозном трубопроводе, в унифицированный токовый выходной сигнал. Далее на основании этих величин производятся вычисления по специальной программе линейной скорости движения локомотива и давления в тормозной магистрали.
Конструктивно МИИС-1 включает в себя бортовой комплект, обеспечивающий измерение и регистрацию параметров движения локомотивов и комплект средств диспетчерского пункта, обеспечивающий представление результатов измерений в графическом виде.

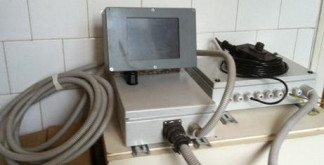

Бортовой комплект МИИС-1 состоит из датчиков частоты обращения ДЧ и давления ДД, блока процессорного БПЦ, блока кроссировочного БК и блока индикации графического БИГ с встроенным программным обеспечением, соединенных кабелями,
Комплект диспетчерского пункта состоит из персонального компьютера ПК, подключенного к сети Internet для дистанционного получения данных, и программного обеспечения графического их отображения.
Место нанесения поверительного клейма в виде наклейки
Программное обеспечение МИИС-1 предназначено для управления функциональными частями МИИС-1, обработки сигналов датчиков, отображения результата измерения скорости и давления на блоке индикации графическом и мониторе ПК в диспетчерском пункте. ПО МИИС-1 не может быть изменено пользователем. Запуск ПО производится автоматически при включении МИИС-1. При несовпадении контрольной суммы установленного ПО с цифровым идентификатором версии ПО исполнение программы прекращается с выдачей соответствующего сообщения на блоке индикации графическом.
Идентификационные данные программного обеспечения:
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | MiisMeasure.dll | F rGageMeasure. hex |
| Номер версии (идентификационный номер) ПО | 1.11.11.8 | 1.11.10.11 |
| Цифровой идентификатор ПО | 2D19A2B6E518872356C18916A965EFD | 3913714C4906CD589D8D82036E4E0AB8 |
| Алгоритм вычисления цифрового идентификатора | MD5 | MD5 |
Уровень защиты ПО МИИС-1 от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «средний». Доступ к настроечным функциям ПО МИИС-1 защищен системой индивидуальных паролей пользователей. Любые изменения в настроечных данных ПО протоколируются с указанием времени и даты внесения изменений, а также данных лица, внесшего соответствующее изменение.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение параметра (характеристики) |
| Диапазон измерения скорости локомотива, км/ч | От 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности при измерении скорости, км/ч | ±1,0 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении скорости, вызванной изменением температуры окружающего воздуха от (20±5) °С на каждые 10 °С, км/ч | ±0,2 |
| Диапазон измерения давления воздуха в тормозной магистрали, МПа/ бар/(кгс/см2) | от 0 до 0,981/ от 0 до 9,81/от 0 до 10 |
| Пределы допускаемой основной абсолютной погрешности при измерении давления воздуха в тормозной магистрали, МПа/бар/(кгс/см2) | ±0,015/±0,15/±0,15 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении давления воздуха в тормозной магистрали, вызванной изменением температуры окружающего воздуха от (20±5) °С на каждые 10 °С, МПа/бар/(кгс/см2) | ±0,007/±0,07/±0,07 |
| Наименование характеристики | Значение параметра (характеристики) |
| Г абаритные размеры составных частей, мм | |
| Датчик частоты обращения ДЧ | 150х96х70 |
| Блок процессорный БПЦ | 360х200х130 |
| Блок кроссировочный БК | 300х240х90 |
| Блок индикации графический БИГ | 230х160х120 |
| Датчик давления ДД | 157х32х32 |
| Модуль запоминающего устройства МЗУ (USB флэш - накопитель) | 70х10х20 |
| Масса составных частей, кг | |
| Датчик частоты обращения ДЧ | 0,5 |
| Блок процессорный БПЦ | 4,5 |
| Блок кроссировочный БК | 4,2 |
| Блок индикации графический БИГ | 2,1 |
| Датчик давления ДД | 2,1 |
| Модуль запоминающего устройства МЗУ (USB флэш - накопитель) | |
| 0,05 | |
| Срок службы, лет | 6 |
| Условия эксплуатации: о | |
| -температура окружающего воздуха для составных частей, С | |
| ДЧ, ДД | от минус 40 до 80; |
| БПЦ, БК, БИГ | от минус 10 до 60; |
| МЗУ | от минус 10 до 35; |
| -относительная влажность воздуха, не более, % | 98 при 25 С |
наносится печатным способом на титульный лист руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность блока индикации графического БИГ.
В комплект поставки МИИС-1 входит:
| Обозначение | Наименование | Кол. | Примечание |
| Э1999.01.000 | Датчик частоты обращения ДЧ | 1 | |
| Э2007.01.000 | Блок процессорный БПЦ | 1 | |
| Э2007.02.000 | Блок кроссировочный БК | 1 | |
| Э2007.03.000 | Блок индикации графический БИГ | 2 | |
| Датчик давления ДД (типа МИДА-ДИ-13П 420 мА или СДВ-И 4-20 мА) | |||
| Э2007.11.000 | Комплект монтажных частей | 1 | |
| MiisMeasure | Программное обеспечение | 1 | |
| Персональный компьютер ПК | 1 | ||
| Принтер | 1 | Поставляются по согласованию с Заказчиком | |
| Модуль запоминающего устройства МЗУ (USB флэш - накопитель) | 1 | ||
| Э1999.20.000 | Устройство поверочное | 1 | Поставляются по особому требованию Заказчика |
| Э2007РЭ | Система многофункциональная измерительная информационная МИИС-1. Руководство по эксплуатации | 1 | На партию поставляемых изделий |
осуществляется по документу МП 37-233-2011 «ГСИ. Система многофункциональная измерительная информационная система МИИС-1. Методика поверки», утвержденному ФГУП «УНИИМ» в марте 2012 г.
Перечень эталонов, применяемых при поверке:
- устройство поверочное Э1999.20.000, частота вращения вала от 0,1 до 10 с-1, относительная нестабильность скорости вращения вала 0,04 %;
- частотомер РЧ3-07-0002, погрешность измерения периода следования импульсов в диапазоне (0,1-10) с ± 10 мкс;
- мультиметр цифровой АМ-1038, погрешность измерения постоянного тока в диапазоне (4-20) мА ± 5 мкА.
Методика измерений входит в состав руководства по эксплуатации «Э2007 РЭ».
Нормативные документы, устанавливающие требования к системам многофункциональным измерительным информационным МИИС-1
ГОСТ 8.288-78 ГСИ. Государственный специальный эталон и общесоюзная повероч-
8 4
ная схема для средств измерений угловой скорости в диапазоне 5 10 - 2,5-10" рад/с
ГОСТ 8.107-81 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 110-8 до 1103 Па
