Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech ProMark 100 / Ashtech ProMark 200, 49588-12

Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech ProMark 100 / Ashtech ProMark 200 (далее ╞ аппаратура) предназначена для измерений псевдодальностей и доплеровских смещений частот по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определения на их основе относительногоместоположения объектов в режиме постобработки.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49588-12
Наименование СИ	Аппаратура спутниковая геодезическая ГЛОНАСС/GPS
Обозначение типа СИ	Ashtech ProMark 100 / Ashtech ProMark 200
Изготовитель	"Ashtech SAS", Франция
Год регистрации	2012
Срок свидетельства	18.04.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech ProMark 100 / Ashtech ProMark 200 (далее - аппаратура) предназначена для измерений псевдодальностей и допле-ровских смещений частот по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определения на их основе относительного местоположения объектов в режиме постобработки.

Описание

Конструктивно аппаратура выполнена в виде переносного моноблока со встроенным антенным модулем.

Принцип действия аппаратуры основан на определении координат точек земной поверхности при приеме и обработке радиосигналов навигационных космических аппаратов КНС ГЛОНАСС и GPS (Ashtech ProMark 100 в частотном диапазоне L1, Ashtech ProMark 200 в частотных диапазонах L1, L2) в режиме постобработки измерений.

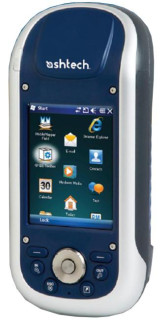

Внешний вид аппаратуры приведен на рисунке 1.

Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведена на рисунке 2.

♦- место нанесения наклейки «Знак утверждения типа»

• - места пломбировки от несанкционированного доступа

Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки

Программное обеспечение

Метрологически значимую часть программного обеспечения (ПО) аппаратуры представляет программный модуль GNSS Solutions. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

GNSS Solutions

SW-GS-60-089-8

3.70.05

12464fcc32eeb48ffce31

265defc439e

md5

Метрологически значимая часть ПО аппаратуры достаточно защищена с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики аппаратуры приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики	Значение характеристики
Средняя квадратическая погрешность (СКП) определения относительного положения в режиме «Статика» (для длин базисных линий до 30 км), мм, не более: - в плане - по высоте	5 + 1 • 10-6D 10 + 1 • 10-6 D, где D - длина базисной линии, мм)
Г абаритные размеры (длина х ширина х высота), мм, не более	190x90x43
Масса, кг, не более	0,48
Напряжение питания от источника постоянного тока, В	от 9 до 28
Потребляемая мощность от встроенных аккумуляторов, Вт, не более	5
Рабочие условия эксплуатации: температура окружающей среды, °С	от минус 20 до 60

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую сторону аппаратуры в виде наклейки.

Комплектность

Комплект поставки включает:

- аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech ProMark 100 или Ashtech ProMark 200 - 1 шт.;

- руководство по эксплуатации - 1 шт.

Поверка

осуществляется по документу МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Основное средство поверки:

- комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России» (регистрационный номер 42877-09), пределы допускаемой абсолютной погрешности хранения длин базисов ± 1 мм.

Сведения о методах измерений

«Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech ProMark 100 / Ashtech ProMark 200. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к аппаратуре спутниковой геодезической ГЛОНАСС/GPS Ashtech ProMark 100 / Ashtech ProMark 200

МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Техническая документация фирмы-изготовителя.
