| Номер в госреестре | 49606-12 |
| Наименование СИ | Измерители постоянной времени релаксации |
| Обозначение типа СИ | Ф1849 |
| Изготовитель | ОАО "Приборостроительный завод "Вибратор", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 18.04.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители постоянной времени релаксации Ф1849 (далее - измерители) предназначены для измерений постоянной времени релаксации объемного заряда углеводородного топлива или газового конденсата.
Конструктивно измеритель включает в себя измерительную ячейку и измерительное устройство с цифроаналоговым индикатором результатов измерения.
Измерительная ячейка представляет собой сосуд, содержащий два цилиндрические, переходящих в полусферические, электрода. В пространстве между электродами помещается проба испытуемого углеводородного топлива или газового конденсата.
Принцип действия измерителя основан на измерении времени спада напряжения на измерительной ячейке по закону e-t/T , где t- текущее время, т-интервал времени разряда напряжения на ячейки. Измерения осуществляются несколько раз с различными дополнительными емкостями. Коммутация дополнительных емкостей и циклов заряд-разряд измерительной ячейки осуществляется с помощью реле. Измеряемое напряжение подается на вход инструментального усилителя для масштабирования и далее на АЦП (аналоговый цифровой преобразователь). Микроконтроллер, по заданной программе, управляет реле, опрашивает выходы АЦП, контролирует значение напряжения на измерительной ячейке, измеряет длительность временных интервалов и представляет пересчитанные значения измеренной величины и другую информацию на устройство индикации. В энергонезависимой памяти микроконтроллера может быть сохранено до 10 измеренных значений времени релаксации.
Управление микроконтроллером осуществляется кнопками, находящимися на лицевой панели измерительного устройства.

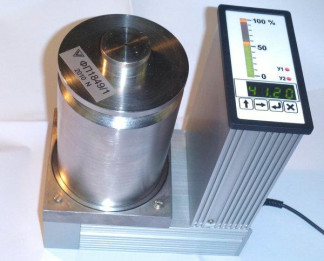

Внешний вид измерителя приведен на рисунке 1.
Пломбирование измерителя от несанкционированного доступа осуществляется мастикой, закрывающей крепёжные винты корпуса. На мастику, которая находится в чашках, наносится печать ОТК.
Метрологически значимая часть программного обеспечения (ПО) измерителей состоит из программы «Proc». Программа «Proc» обеспечивает функционирование измерителя, его поверку и индикацию результатов измерений, а также позволяет проводить калибровку измерителя при помощи эквивалентов.
лист № 2 всего листов 3
Идентификационные данные (признаки) метрологически значимой части ПО приведе
ны в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного. обеспечения | Номер версии (Иден-тификаци-онный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Основная программа | Proc | v.10.1 | - | - |
Защита ПО измерителей и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений времени релаксации, с | от 0,1 до 35 |
| Пределы допускаемой основной относительной погрешности измерений времени релаксации, % | ± 15 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой в пределах от 10 до 35 °С, %/10°С | ± 4,5 |
| Напряжение питание от сети переменного тока частотой (50 ± 5) Гц, В | 220 ±15 |
| Потребляемая мощность, В-А, не более | 6 |
| Средняя наработка на отказ, ч, не менее | 18000 |
| Срок службы, лет, не менее | 15 |
| Г абаритные размеры (длина х высота х глубина), мм, не более | 160х190х95 |
| Масса, кг, не более | 6,0 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, % атмосферное давление, кПа (мм рт. ст.) | от 10 до 35 до 80 от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа наносится на корпус измерителя в виде шильдика и на титульном листе руководства по эксплуатации и паспорта резиновым клише.
Комплект поставки включает:
- измеритель постоянной времени релаксации Ф1849 - 1 шт.;
- паспорт (3ПА.419.000 ПС) - 1 шт.;
- руководство по эксплуатации (3ПА.419.000 РЭ) - 1шт.;
- руководство оператора (3ПА. 419.000 РО) - 1 шт.;
- эквиваленты - 1 комплект;
- упаковка - 1 комплект.
Основные средства поверки:
- измеритель иммитанса цифровой E7-22 (Регистрационный номер 24969-03) диапазон измерений электрической емкости от 0,5 пФ до 20 мФ, пределы допускаемой относительной погрешности измерений ± 0,6 %;
- терраомметр Е6-13А (Регистрационный номер 4649-80), диапазон измерений электрического сопротивления от 10 Ом до 100 ТОм, пределы допускаемой относительной погрешности измерений 2,5 %.
Измеритель постоянной времени релаксации Ф1849. Руководство по эксплуатации (3ПА.419.000 РЭ).
Нормативные и технические документы, устанавливающие требования к
измерителям постоянной времени релаксации Ф1849
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ТУ 4318-0232-05745097 Измеритель постоянной времени релаксации Ф1849. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
