Динамометры электронные переносные ДЭП2, 49615-12

Назначение

Динамометры электронные переносные ДЭП2 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Описание

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

-    установление нулевых показаний;

-    индикацию пиковых значений приложенной нагрузки.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой. Динамометры имеют обозначение ДЭП2-АД-НВ-К,

где: А - вариант исполнения упругого элемента (1; 2; 3; 4; 5; 6 приведен на рисунке 2); Н - наибольший предел измерений (НИИ), кН;

B — вид измеряемой силы (Р - растяжение, C - сжатие, У - универсальный);

К - класс точности (00; 0,5; 1; 2).

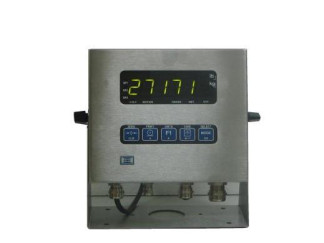

Рисунок 1. Внешний вид электронного блока с изображением версии программного обеспечения.

Динамометр электронный ДЭП2-1Д-10Р-00 НПИ=10 кН; НмПИ=1 кН; d=0,0002 кН

Класс точности: 00    ООО «ПетВес»

Зав. №039822    2011 г.в.

Маркировка динамометра на электронном блоке

Динамометр электронный ДЭП2-1Д-10Р-00 № 039822 2011 г.в.

Маркировка динамометра на упругом элементе

Рисунок 4. Маркировка динамометра электронного переносного ДЭП2 Маркировка динамометра выполнена в виде:

а)    несмываемой наклейки, закрепленной на электронном блоке, на которой нанесено:

-    обозначение динамометра;

-    наименование предприятия-изготовителя;

-    заводской номер динамометра;

-    значение наибольшего предела измерения (НИИ);

-    значение наименьшего предела измерения (НмПИ);

-дискретность отсчетного устройства(ё);

-    класс точности;

-    год выпуска динамометра;

-    знак утверждения типа.

б)    несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

-    обозначение динамометра;

-    заводсккой номер динамометра;

-    год выпуска динамометра.

Программное обеспечение

В динамометрах используется встроенное в электронный блок программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке и предоставлению измерительной информации. Корпус электронного блока защищен пломбой (Рисунок 3).

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификация программы: номер версии программного обеспечения может быть вызвано через меню, находясь в основном режиме измерений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Наибольшие пределы измерений Х и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний Ъ\ градуировочной характеристикой fc, дрейфом нуля f0, гистерезисом v и ползучестью с приведены в таблице 2.

Пределы допускаемой относительной погрешности динамометра:

ДЭП2-АД-НВ-00...................................................................................± 0,06

ДЭП2-АД-НВ-0,5..................................................................................± 0,12

ДЭП2-АД-НВ-1....................................................................................± 0,24

ДЭП2-АД-НВ-2....................................................................................± 0,45

Таблица 2

Максимальные габаритные размеры и масса упругого элемента с силовводящими элементами в зависимости от наибольшего предела измерений приведены в таблице 3.

Таблица 3

Габаритные размеры электронного блока, мм (длина, ширина, высота).................200,70,150

Масса электронного блока, кг..............................................................................3,2

Питание динамометров осуществляется:

-    от сети переменного тока:

-    напряжение, В.................................................................................от 187 до 242

-    частота, Гц .........................................................................................от 49 до 51

-    потребляемая мощность, Вт, не более....................................................................20

Условия эксплуатации:

-    область нормальных значений температуры окружающего воздуха, °С......от + 15 до + 25

-    область нормальных значений относительной влажности, %.........................от 45 до 80

Средний срок службы динамометров, лет,.......................................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на электронном блоке, фотохимическим способом.

Комплектность

1.    Динамометр электронный переносной ДЭП2 - 1 шт.

2.    Руководство по эксплуатации -1 экз.

3.    Методика поверки МП 2301 -229-2011- 1 экз.

Поверка

осуществляется по методике поверки МП 2301-229-2011 «Динамометры электронные переносные ДЭП2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11.04.2011 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.6632009.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Динамометры электронные переносные ДЭП2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к динамометрам электронным переносным ДЭП2

1.    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

2.    ISO 376: 2011 «Металлические материалы - Калибровка эталонных силоизмерительных динамометров, применяемых для поверки испытательных машин одноосного нагружения».

3. ТУ 4273-025-74783058-2011 «Динамометры электронные переносные ДЭП2. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
